Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 255.
•
Блокировка отключена.
•
Выход OUT1 закрывается для срабатывания 50-1.
•
Выход OUT2 закрывается для уставки 50-1.
•
Функция записи неисправностей включена.
Шаг 3. В ПО BESTCOMSPlus последовательно откройте меню «Защита — Текущий —
Максимальная токовая отсечка (50-1)» и отправьте тестовые настройки нижнего предела
диапазона (минимальные настройки срабатывания) на устройство BE1-11t для
соответствующего типа входа измерения, представленного в Таблица 159.

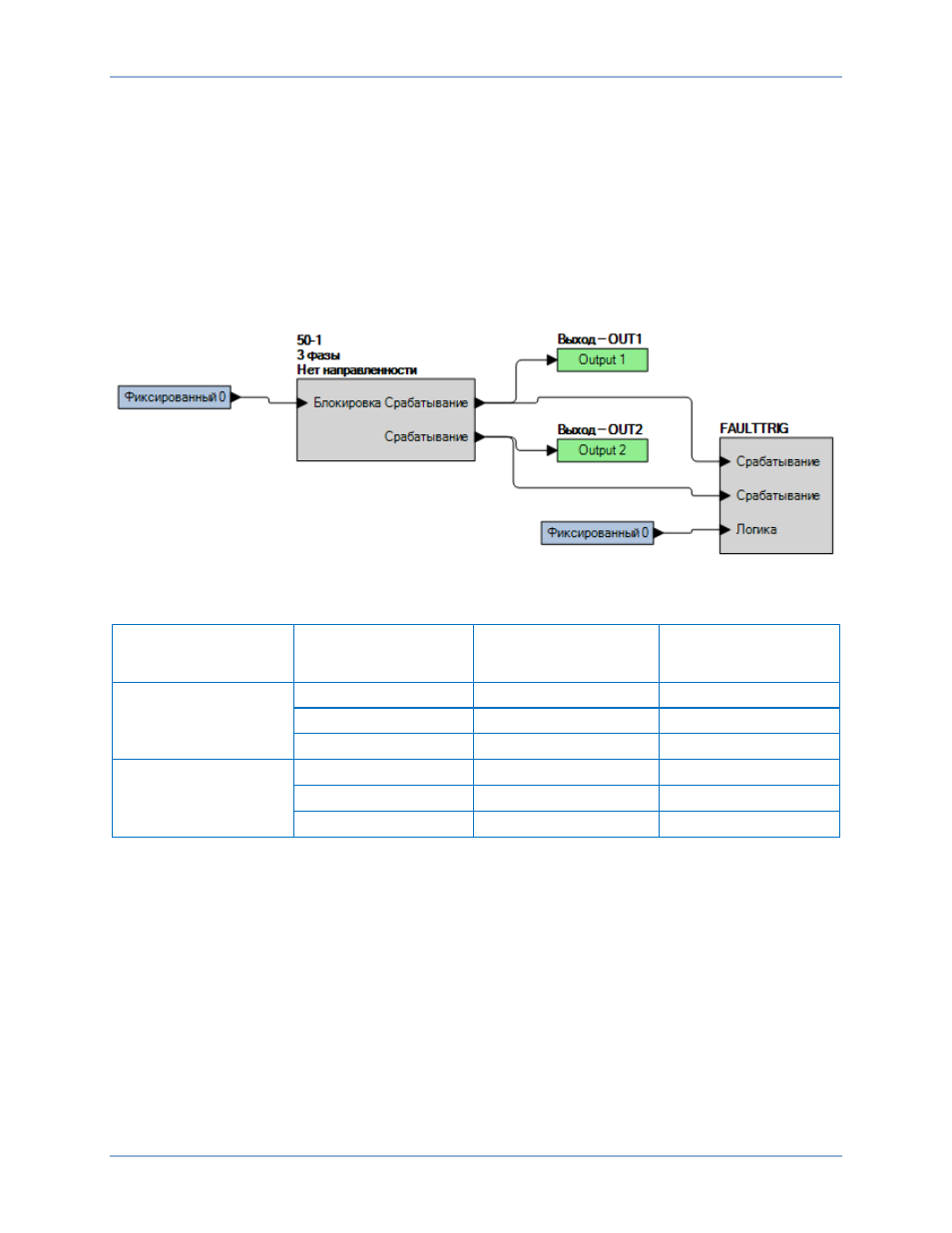

Рис. 255. Настройки BESTlogicPlus (режим 3I0)
Таблица 159. Тестовые настройки срабатывания (режим 3I0)
Тип входа
измерения
Диапазон
Настройка
срабатывания
Выдержка времени
5 A
Мин.
0,5 A
0
мс
Средний
5,0 A
0
мс
Макс.
20,0 A
0
мс
1 A
Мин.
0,1 A
0
мс
Средний
1,0 A
0
мс
Макс.
4,0 A
0
мс
Шаг 4. Будьте готовы отслеживать работу функции 50-1, которую можно контролировать
на выходе OUT2 (см. Рис. 255).
Шаг 5. Подключите источник тока к клеммам D1 и D2 (фаза A).
Шаг 6. Медленно увеличивайте напряжение на фазе А до закрытия выхода OUT2. Зафиксируйте
срабатывание. Убедитесь, что на дисплее на передней панели появился блинкер «50-1
Остаточное напряжение». Медленно уменьшайте напряжение на фазе А до открытия
выхода OUT2. Зафиксируйте отпадание.
Шаг 7. Повторите шаг 6 для среднего уровня и верхнего предела диапазона настроек
срабатывания для соответствующего типа входа измерения. Зафиксируйте результаты.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для групп настроек 1, 2 и 3.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для элементов 50-2, 50-3, 50-4, 50-5, 50-6, 50-7,
50-
8 и 50-9.
Шаг 10. (Необязательно.) Повторите шаги с 1 по 9, используя цепь 2 ТТ в качестве источника.
На шаге 5 замените D1 на F1, D2 — на F2 и т. д.
Испытание максимальной токовой отсечки (50)
