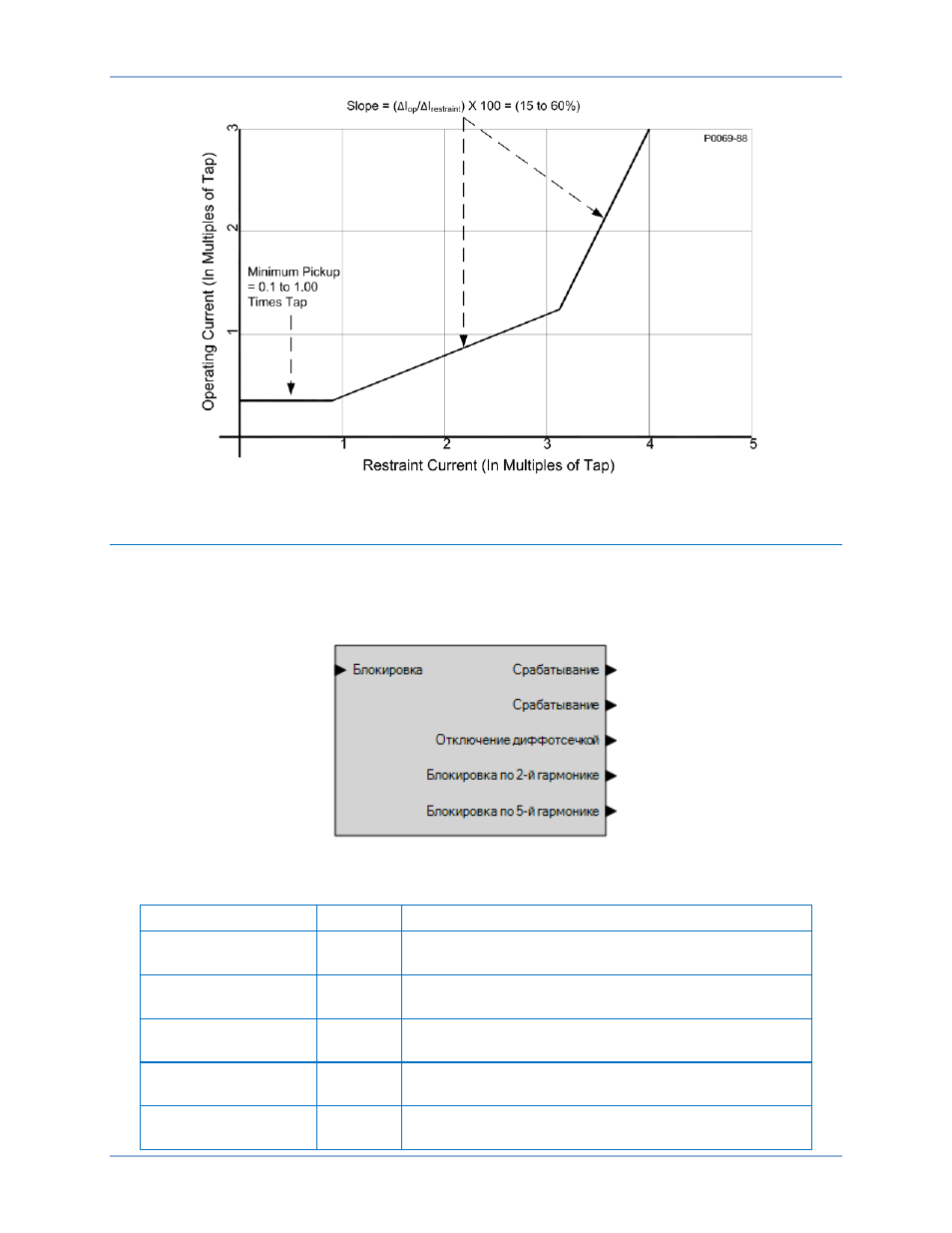

Рис. 61. Характеристика дифзащиты, ограниченной процентным отношением
Логические соединения
Для логического соединения элементов дифференциальной защиты фазовой последовательности
в системе BESTCOMSPlus используется экран BESTlogicPlus. Логический блок элемента
дифференциальной защиты фазовой последовательности изображен на Рис. 62. Сводка по
входам и выходам логик представлена в таблице Таблица 33.
Рис. 62. Логический блок элемента дифференциально-фазной токовой защиты
Таблица 33. Логические входы и выходы
Имя
Функция
Назначение
Блокировка
Вход
Отключает функцию 87, если имеет значение
«истина»
Срабатывание
Выход
Имеет значение «истина», когда элемент 87
находится в положении работы
Срабатывание
Выход
Имеет значение «истина», когда элемент 87
находится в положении срабатывания
Отключение
дифотсечкой
Выход
Имеет значение «истина», когда элемент 87
находится в положении отключения дифотсечкой
Блокировка по 2-й
гармонике
Выход
Имеет значение «истина», когда элемент 87
блокируется соотношением 2-й гармоники
0BДифференциально-фазная токовая защита (87)
