176
9424273995 Ред. H1
с параметрами линии электропередачи, введенными с помощью ПО BESTCOMSPlus или
интерфейса передней панели. В Таблица 58 представлены рабочие настройки линии
электропередачи.
Таблица 58. Рабочие параметры питающей линии
Настройка Диапазон Шаг Единица измерения По умолчанию
Значение Z1 линии
от 0,05 до 200
(ТТ на 5A)
от 0,01 до 40
(ТТ на 1A)
различный Ом
24
Угол Z1 линии
0—90 1
градусы
80
Значение Z0 линии
от 0,05 до 650
(ТТ на 5A)
от 0,01 до 130
(ТТ на 1A)
различный Ом
8
Угол Z0 линии
0—90 1
градусы
80
Длина линии
0,01—130 0,01
единицы
100
Длина линии описывает параметры линии электропередачи, для которых необходимо вычислить
расстояние. Параметры должны вводиться в тех единицах, в которых указывается значение длины
линии, представляющее собой фактическую длину линии электропередачи (питающей линии).
Длина линии вводится в любых единицах, поэтому ее можно ввести в километрах или милях.
Таким образом, результаты расстояния будут отображаться в любых единицах измерения,
соответствующих единицам длины линии.
Используя «Проводник настроек» в BESTCOMSPlus, можно ввести параметры линии
электропередачи («Параметры питающей линии») в разделе «Системные параметры» на экране
«Энергосистема». Предусмотрены настройки «Полное сопротивление прямой
последовательности», «Импеданс нулевой последовательности» и «Длина линии». См. Рис. 113.

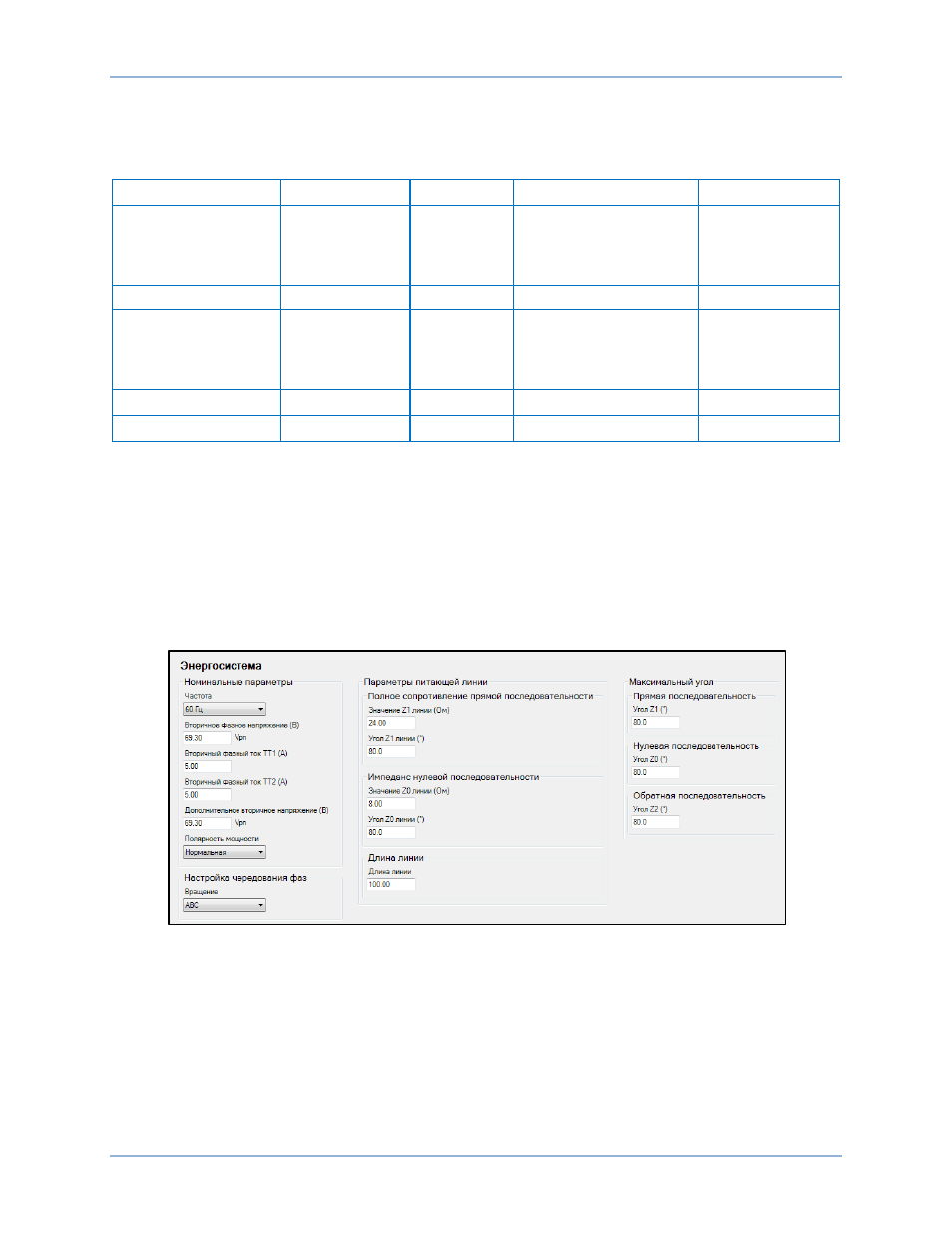

Рис. 113. Экран «Энергосистема»
Обратите внимание, что параметры «Значение Z1» и «Значение Z0» масштабируются в 10 раз,
чтобы представить всю длину линии электропередачи. Поскольку единицы показаны в километрах,
то и величины расстояния также будут в километрах.
Расчеты расстояния выполняются после неисправности с использованием векторных данных,
полученных во время действия неисправности. Векторы тока перед неисправностью охватывают
три цикла до срабатывания. Векторы напряжения и тока неисправности охватывают два цикла
после выдачи команды на срабатывание. Такая задержка на два цикла позволяет учесть линейные
переходные процессы, чтобы предоставить более точные данные.
Отчеты о неисправностях
BE1-11t
