Профиль нагрузки
Функция записи профиля нагрузки предоставляет скользящее среднее значение потребляемой
мощности и помогает клиенту определить, когда коэффициент мощности недостаточен
в определенное время дня, недели или месяца, и ему приходится платить штраф. Функция записи
профиля нагрузки использует массив данных из 4000 значений для сохранения показаний выборки
трехфазной мощности (Вт), трехфазной мощности (вар), и фазного тока.
В указанном (запрограммированном) интервале функция профиля нагрузки принимает данные из
регистра расчета потребляемой мощности и помещает их в массив данных. Если
запрограммированный интервал установлен на 15 минут, то генерация 4000 записей займет
41
день и 16 часов. Данные профиля нагрузки сглаживаются с помощью функции расчета
потребляемой мощности. При ступенчатом изменении первичного тока с интервалом усреднения
измеряемой нагрузки в пятнадцать минут и интервалом записи профиля нагрузки в одну минуту
доведение нагрузки (ступенчатое) до 90% конечного уровня займет около 15 минут.
Настройка функции записи профиля нагрузки
Путь навигации в BESTCOMSPlus: Проводник настроек, Конфигурации измерений,
Загрузить профиль
Путь навигации в ЧМИ: Проводник настроек, Конфигурации измерений, Настройки
регистрации данных
Для записи профиля нагрузки для целей регистрации данных необходимо включить функцию
и установить интервал записи потребляемой мощности. Это можно сделать с помощью ПО
BESTCOMSPlus
. В области «Проводник настроек» откройте экран профиля нагрузки в подменю
«Конфигурация измерений».

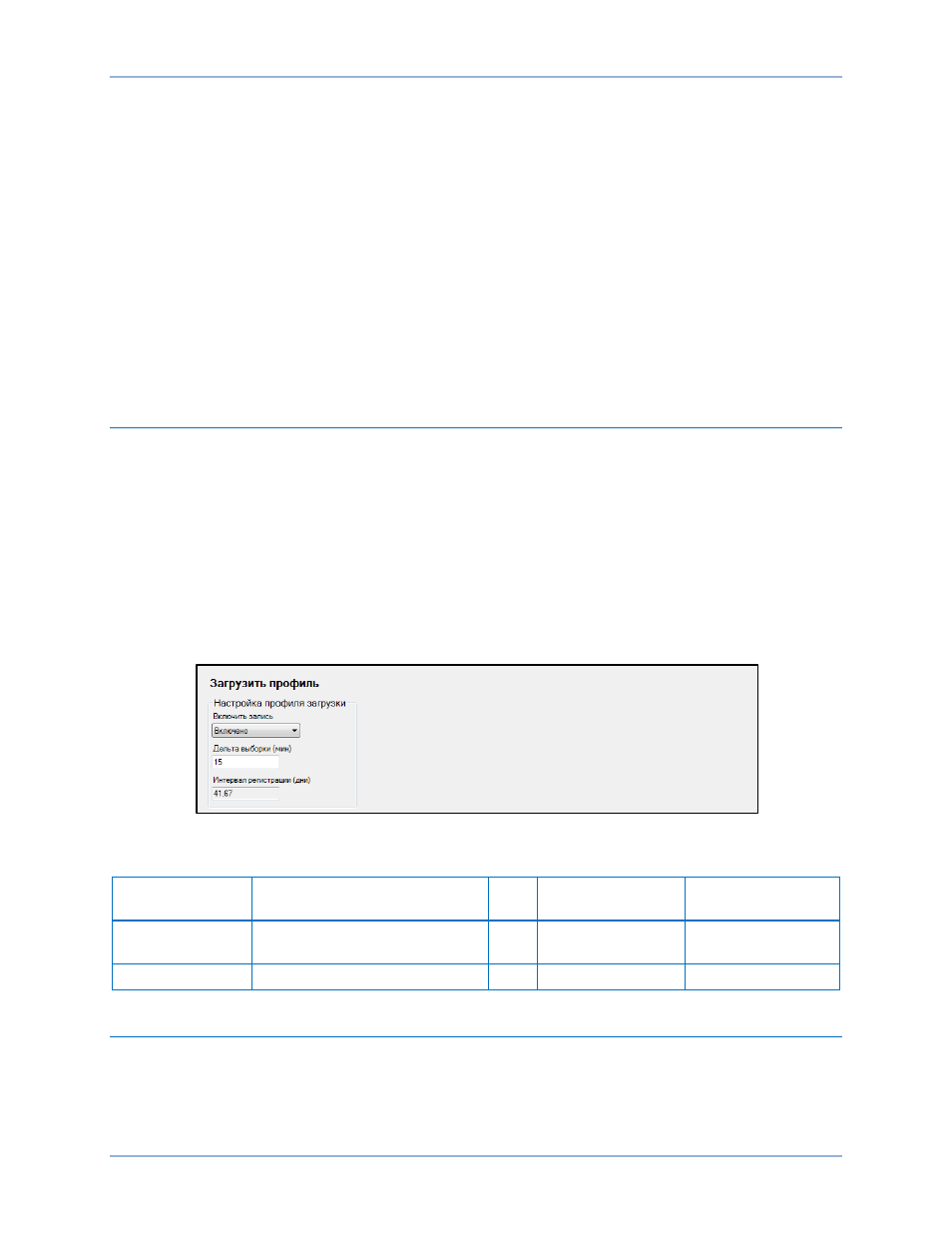

На Рис. 129 представлен экран профиля нагрузки в BESTCOMSPlus. Список настроек приведен
Рис. 129. Экран профиля нагрузки
Таблица 67. Настройки профиля нагрузки
Настройка
Диапазон
Шаг
Единица
измерения
По умолчанию
Включить
запись
«Отключено»
или «Включено»
н/п
н/п
Включено
Дельта выборки
1–60
1
мин
15
Извлечение записанных данных профиля нагрузки
Путь навигации в BESTCOMSPlus: Меню измерения, Отчеты, Загрузить профиль
Путь навигации в ЧМИ: Недоступно на передней панели
Записанные данные профиля нагрузки можно загрузить через BESTCOMSPlus из экрана профиля
нагрузки в пункте «Отчеты» области «Меню измерения».
