Инструкция по эксплуатации Basler Electric BE1-11t
Страница 386
374
9424273995 Ред. H1
Проверка правильности срабатывания (режим «Vх, основная гармоника»)
Шаг 1. С помощью BESTCOMSPlus отправьте операционные настройки, приведенные в Таблица
, на устройство BE1-11t. Сбросьте все блинкеры.
Таблица 124. Операционные настройки (режим «Vх, основная гармоника»)
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Коэф. вспом. ТН
1
Параметры системы —
Измерительные
трансформаторы
Устанавливает
коэффициент
трансформации шинного ТН
равным 1
Подключение
вспом. ТН
AN
Параметры системы —
Измерительные
трансформаторы
Устанавливает подключение
вспомогательного ТН
равным AN
Режим элемента
Vx основная
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Включает функцию 27X-1
для режима «Vx, основная
гармоника»
Уровень
блокировки
10
В
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Устанавливает уровень
блокировки равным 10 В
Режим отсчета
времени
Независимая
выдержка
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Выбирает независимую
выдержку времени
27X-1
Дополнительное
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер «Vx,
основная гармоника» для
функции 27X-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 242.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 27X-1.
•
Выход OUT2 закрывается для срабатывания 27X-1.
•
Функция записи неисправностей включена.

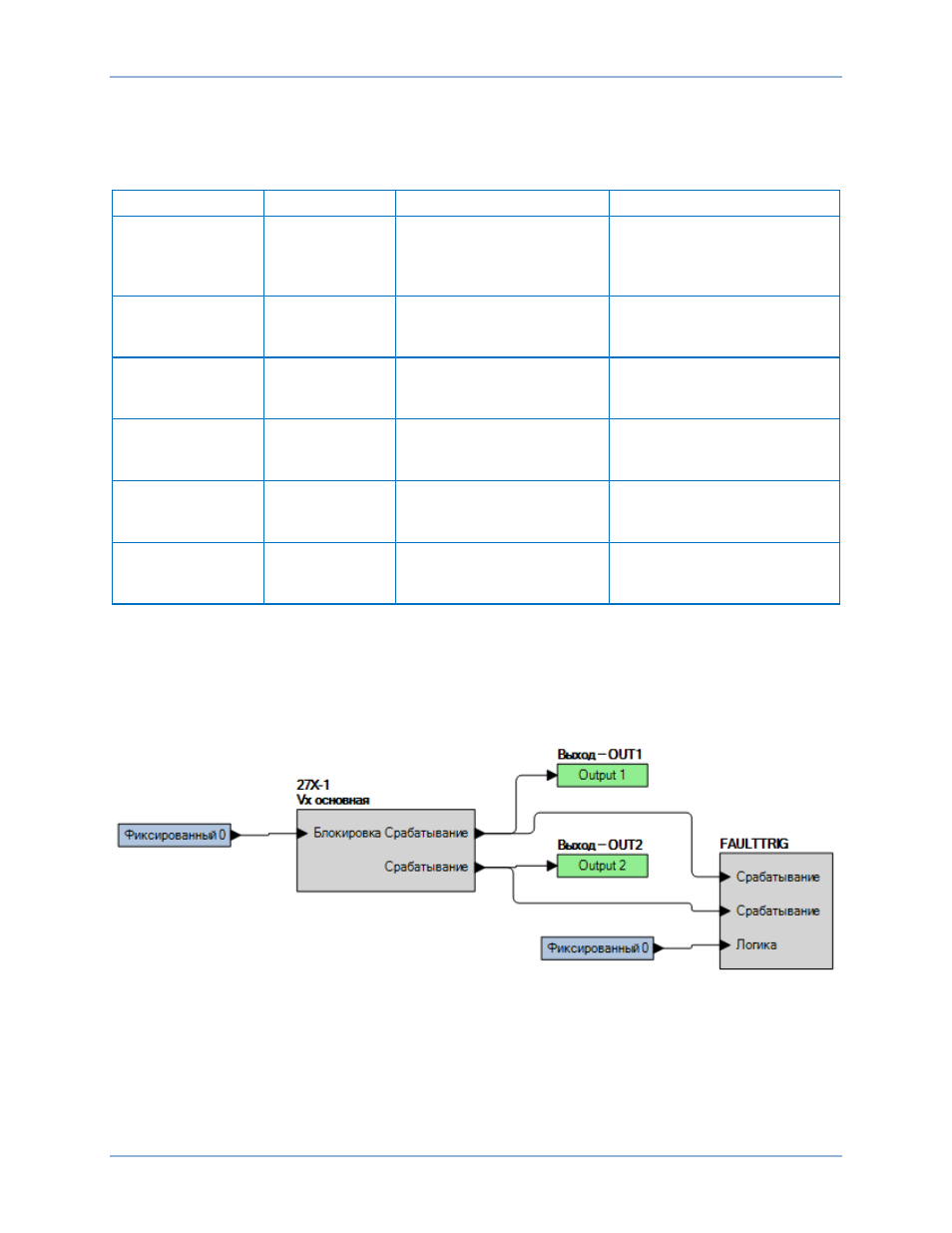

Рис. 242. Настройки BESTlogicPlus (режим «Vх, основная гармоника»)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Минимальное напряжение (27X-1)» и отправьте тестовые настройки, приведенные
в Таблица 125, на устройство BE1-11t.
Испытание на понижение вспомогательного напряжения (27X)
BE1-11t
