Ток — первичный и вторичный, Мощность – Инструкция по эксплуатации Basler Electric BE1-11t
Страница 171
9424273995 Ред. H1
159

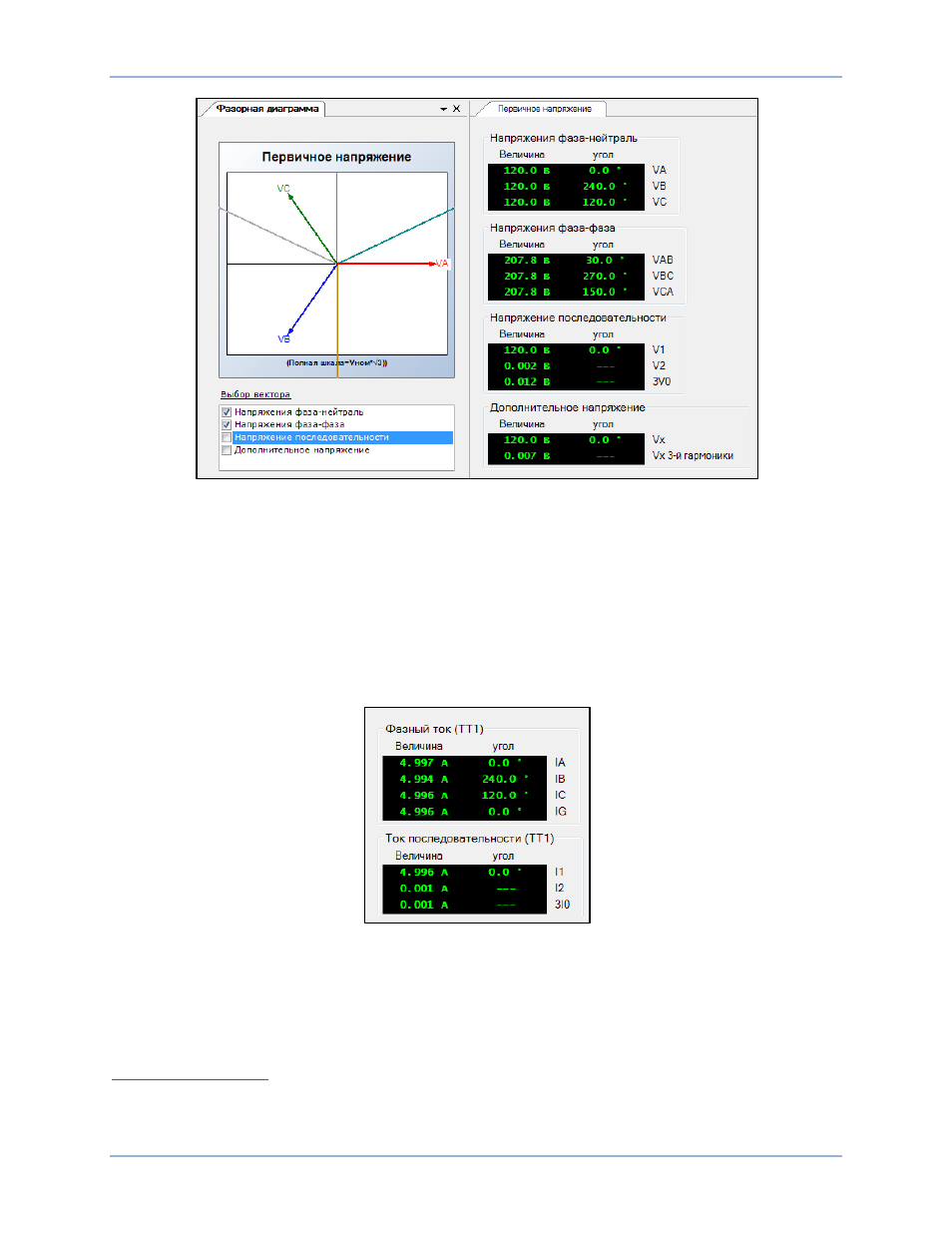

Рис. 96. Раздел «Аналоговое измерение», экран «Напряжение»
Ток — первичный и вторичный
Измеренный ток включает первичные и вторичные фазные токи (IA, IB, IC), ток на землю (IG), ток
прямой последовательности (I1), ток обратной последовательности (I2) и ток нейтрали (3I0). При
любом измерении тока используется функция автоматического выбора диапазона.
Значения предоставлены для цепи 1 ТТ и цепи 2 ТТ.
Данные измерений первичного и вторичного тока показаны в BESTCOMSPlus (Рис. 97) и на экране
Metering (Измерения) > Analog Metering (Аналоговое измерение) > Current (Ток) на дисплее
передней панели. В BESTCOMSPlus также представлена фазорная диаграмма.
Рис. 97. Раздел «Аналоговое измерение», экран «Ток»
Мощность
Данные измерений мощности показаны в BESTCOMSPlus (Рис. 98) и на экране Metering
(Измерения) > Analog Metering (Аналоговое измерение) > Power (Мощность) на дисплее передней
панели. В BESTCOMSPlus также представлена фазорная диаграмма.
Активная мощность
Для систем с номинальным током пять ампер активная мощность измеряется в диапазоне от -7500
до 7500 киловатт. Для систем с номинальным током один ампер активная мощность измеряется
BE1-11t
Измерения
