Преобразование бинарных точек dnp – Инструкция по эксплуатации Basler Electric BE1-11t
Страница 310
298
9424273995 Ред. H1

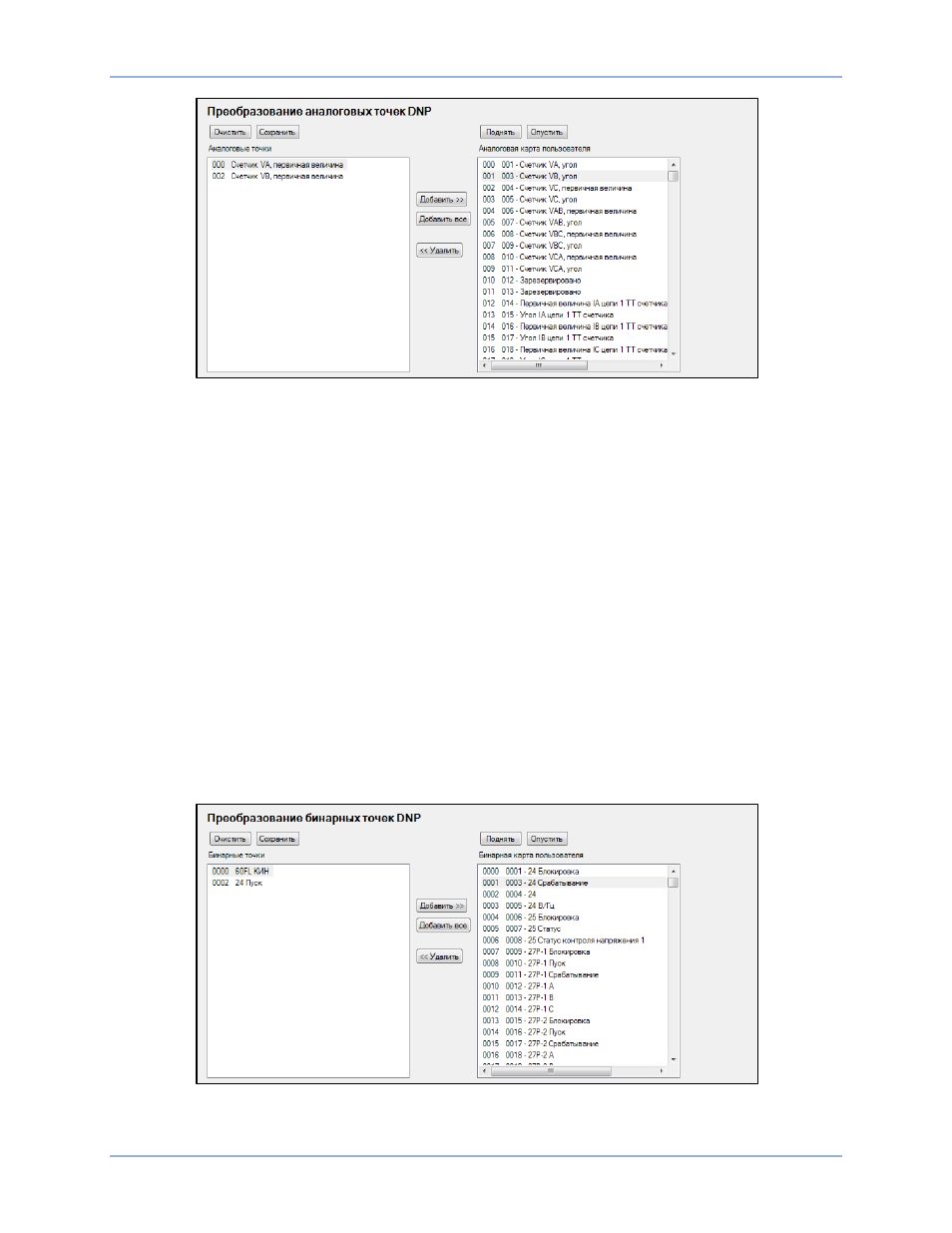

Рис. 211. Экран «Преобразование аналоговых точек DNP»
Преобразование бинарных точек DNP
Бинарные точки могут быть преобразованы для соответствия любому из доступных бинарных
регистров на карте пользователя. В «Проводнике по настройкам» ПО BESTCOMSPlus откройте
подменю «Подключение», «DNP», «Преобразование бинарных точек DNP», как показано на Рис.
212.
Чтобы сопоставить бинарную точку с бинарной картой пользователя, выполните следующие
действия.
1.
Выберите бинарную точку в левом столбце.
2.
Нажмите кнопку «Добавить >>», чтобы добавить бинарную точку к бинарному списку на карте
пользователя.
3.
Используйте кнопки «Вверх» и «Вниз» над бинарной картой пользователя для расположения
бинарных карт пользователя.
4.
Нажмите оранжевую кнопку «Сохранить» для сохранения настроек в памяти BESTCOMSPlus.
Цвет кнопки меняется на белый, это указывает на то, что настройки были сохранены в памяти
BESTCOMSPlus.
5.
Передайте настройки на устройство, выбрав из верхнего раскрывающегося меню пункт
«Связь», а затем «Передать настройки на устройство».
Рис. 212. Экран «Преобразование бинарных точек DNP»
Связь
BE1-11t
