426
9424273995 Ред. H1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 260.
• Блокировка отключена.
• Выход OUT1 закрывается для срабатывания 51-1.
• Выход OUT2 закрывается для уставки 51-1.
• Функция записи неисправностей включена.

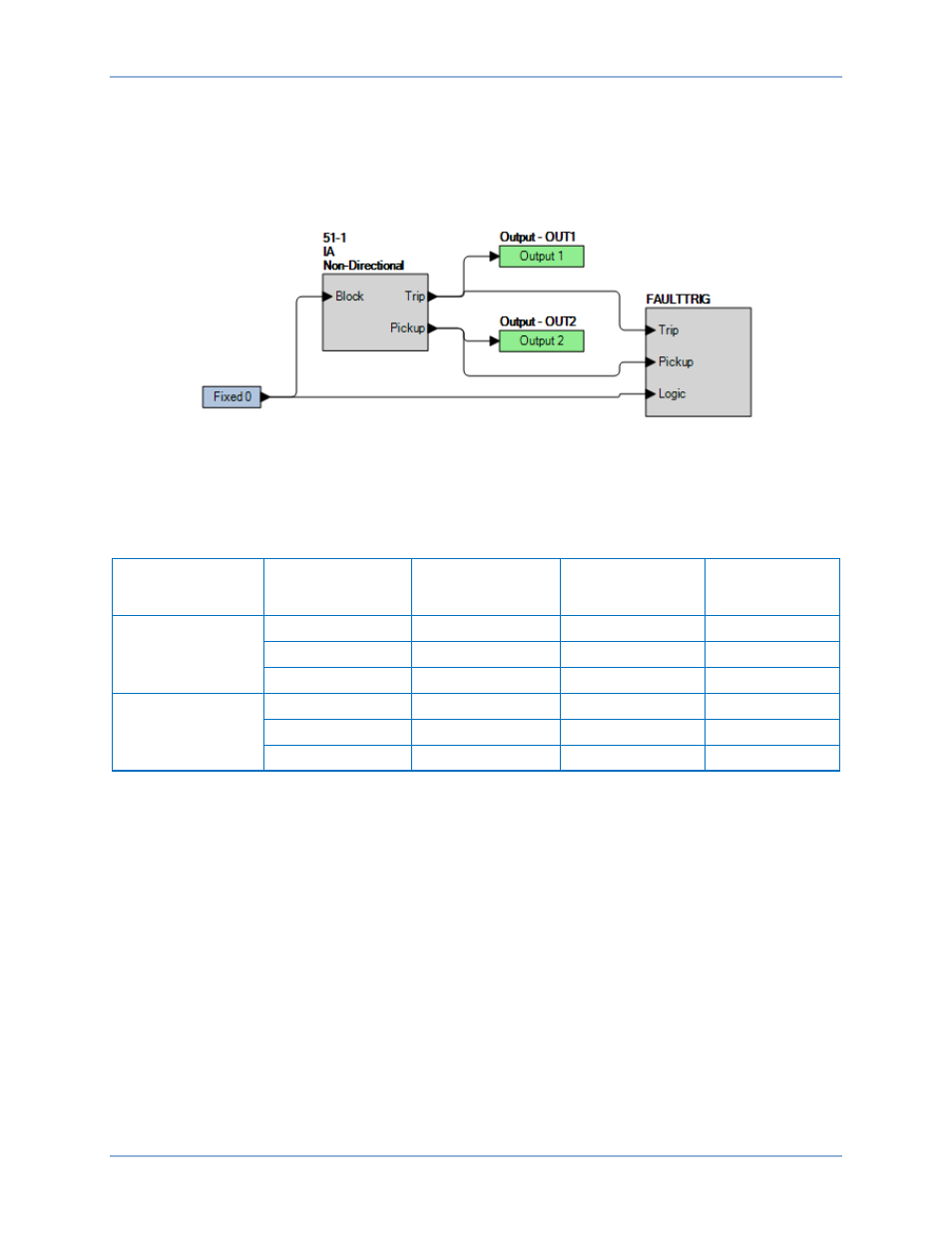

Рис. 260. Настройки BESTlogicPlus (фазный режим)
Шаг 3. В ПО BESTCOMSPlus последовательно откройте меню «Защита — Текущий — МТЗ
с обратной зависимостью (51-1)» и отправьте тестовые настройки нижнего предела
диапазона (минимальные настройки срабатывания) на устройство BE1-11t для
соответствующего типа входа измерения, представленного в Таблица 171.
Таблица 171. Тестовые настройки срабатывания (фазный режим)
Тип входа
измерения
Диапазон
Настройка
срабатывания
Шкала времени
Кривая
времени
5 A
Мин.
0,5 A 0 I2
Средний
5,0 A 0 I2
Макс.
16,0 A 0 I2
1 A
Мин.
0,1 A 0 I2
Средний
1,0 A 0 I2
Макс.
3,2 A 0 I2
Шаг 4. Будьте готовы отслеживать работу функции 51-1, которую можно контролировать на
выходе OUT2 (см. Рис. 260).
Шаг 5. Подключите источник тока к клеммам D1 и D2 (фаза A). Обратите внимание, что данный
режим можно настроить для IA, IB, IC или для трех фаз. Испытание проводится на IA.
Шаг 6. Медленно увеличивайте напряжение на фазе А до закрытия выхода OUT2. Зафиксируйте
срабатывание. Убедитесь, что на дисплее на передней панели появился блинкер 51-1-A.
Медленно уменьшайте напряжение на фазе А до открытия выхода OUT2. Зафиксируйте
отпадание.
Шаг 7. Повторите шаг 6 для среднего уровня и верхнего предела диапазона настроек
срабатывания для соответствующего типа входа измерения. Зафиксируйте результаты.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для фаз B и C.
Примечание. Убедитесь, что для каждой проверяемой фазы изменен режим элемента
и включен соответствующий блинкер.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для групп настроек 1, 2 и 3.
Шаг 10. (Необязательно.) Повторите шаги с 1 по 9 для элементов 51-2, 51-3, 51-4, 51-5, 51-6, 51-7,
51-8
и 51-9.
Испытание МТЗ с обратной зависимостью (51)
BE1-11t
