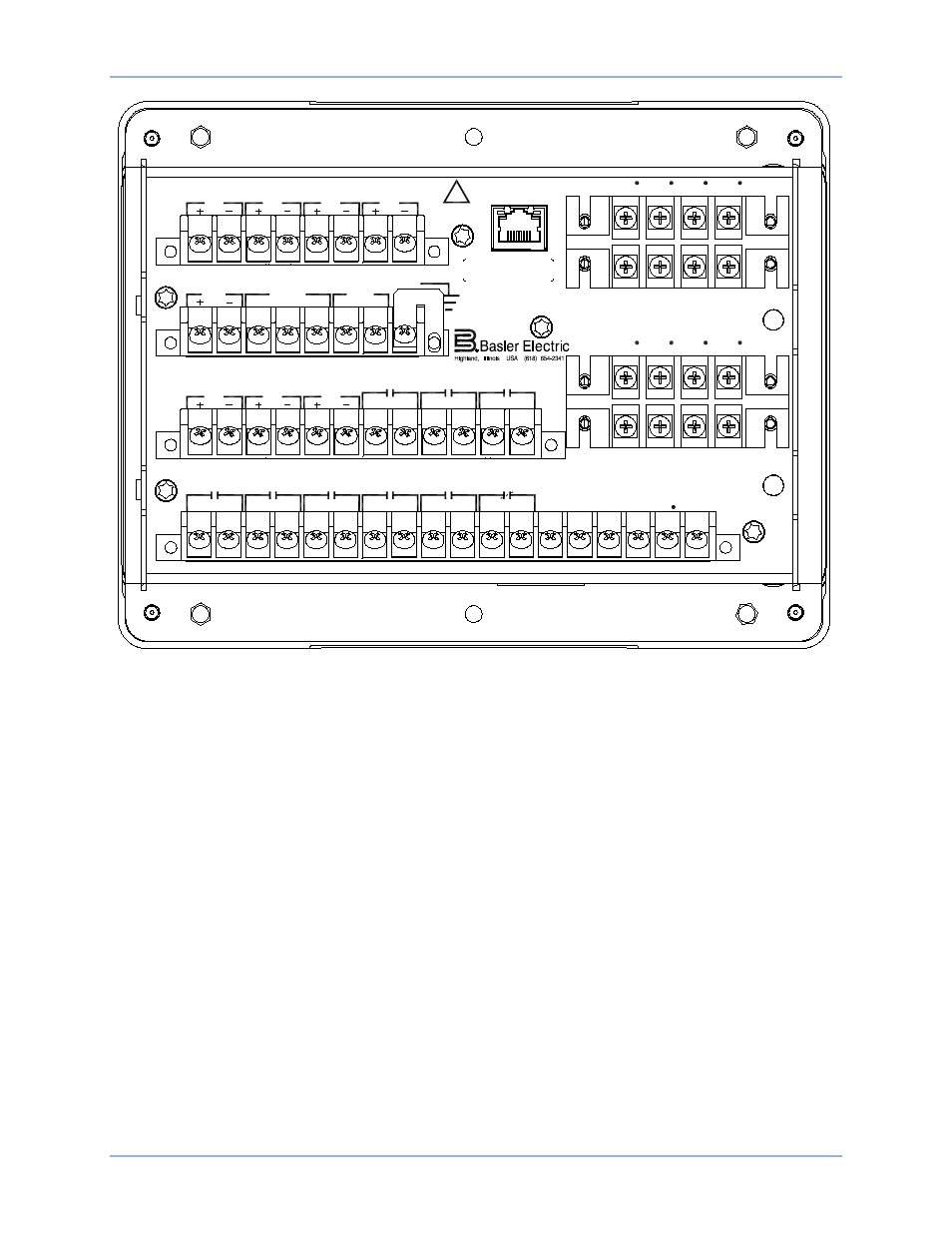

Рис. 164. Подключения задней панели с помощью RJ45 Ethernet
ETHERNET
!
WARNING
BE1-11
C12 C11 C10 C9 C8 C7 C6 C5 C4 C3 C2 C1 C13 C14 C15 C16 C17 C18
V A OUT 2 OUT 3 OUT 4 OUT 5 OUT 1 ALARM V B V C V X V X N
E12 E11 E10 E9 E8 E7 E6 E5 E4 E3 E2 E1
OUT 8 OUT 7
IN5 IN6 IN7
OUT 6
A8 A7 A6 A5 A4 A3 A2 A1
IRIG PWR
C A B
RS-485
GND
B8 B7 B6 B5 B4 B3 B2 B1
IN1 IN2 IN3 IN4
D1 D3 D5 D7
IA1 IB1 IC1 IG1
IA1
D2 D4 D6 D8
IB1 IC1 IG1
IA2
F2 F4 F6 F8
IB2 IC2 IG2
F1 F3 F5 F7
IA2 IB2 IC2 IG2
P0061-43
Клеммы и разъемы
BE1-11t
