244
Однако в некоторых случаях инженеры по проектированию защитной системы могут столкнуться
с ситуациями, где полярность ТТ для конкретного применения будет обратной. Это означает, что
аполярность вторичной обмотки ТТ будет в фазе с потоком первичного тока (Рис. 168). Например,
дифференциальный ток трансформатора ТТ от выключателя с другим соглашением по
определению полярности, например низковольтным распределительным устройством
или дифференциальным шинным ТТ, взятым на низковольтной стороне трансформатора.
Ориентация полярности ТТ по отношению к потоку первичного тока определяет клемму на
вторичной обмотке ТТ, которая должна быть подключена к BE1-11t.

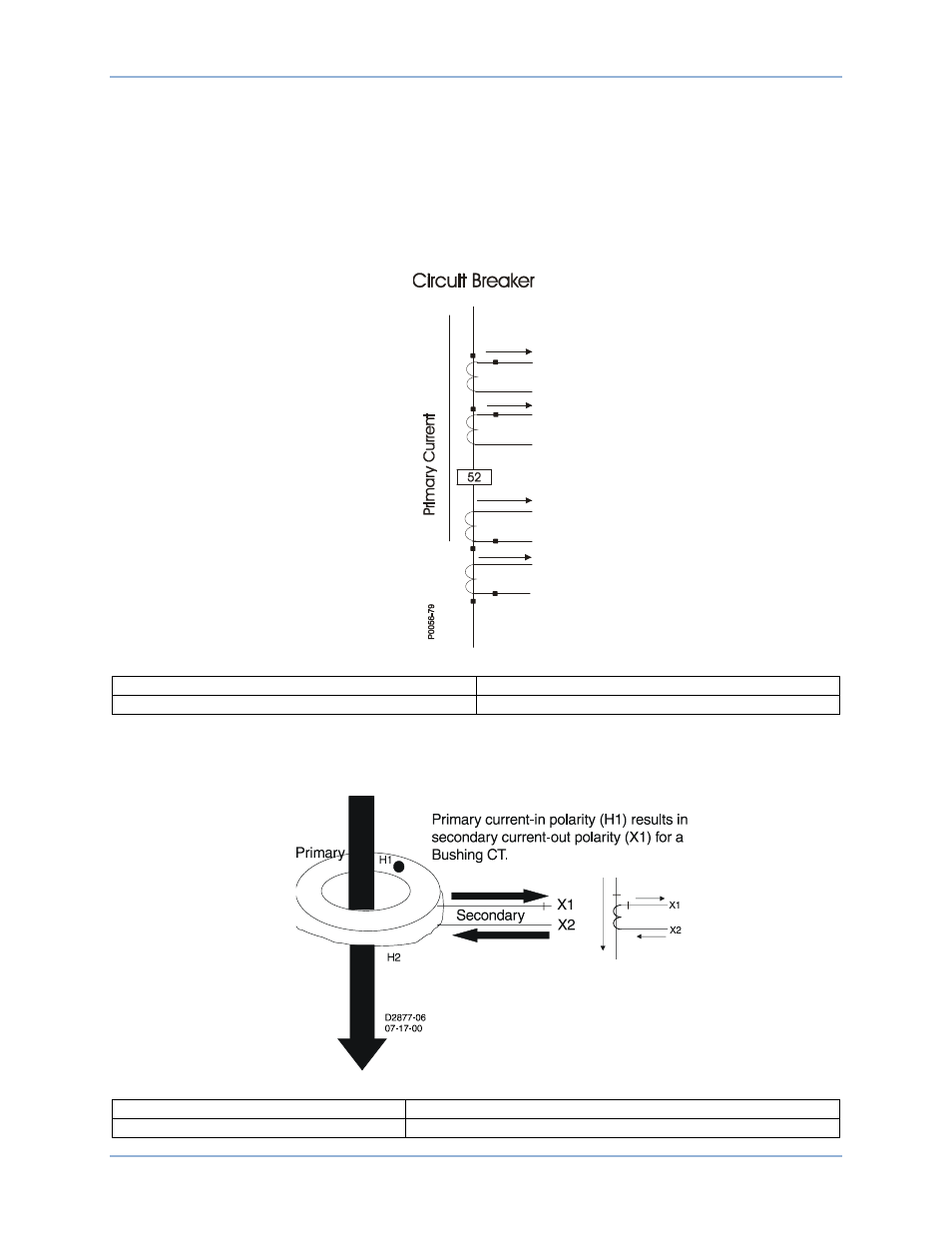

Рис. 166. Стандартная полярность ТТ
Circuit Breaker
Автоматический выключатель
Primary Current
Первичный ток
Рис. 167. Действие трансформатора тока
Primary
Первичный
Secondary
Вторичный
Клеммы и разъемы
BE1-11t
