Пpи затягивании гайки нажимайте на âîpîòîê ключа
плавно, без pûâêîâ è ïpîâîpà÷èâàéòå колесо для ïpàâèëüíîãî
pàçìåùåíèÿ pîëèêîâ на беговых äîpîæêàõ колец подшипников.
7. Отпустите гайку на 1/4-1/3 оборота (1,5-2 грани),
установите замочную шайбу, íàâåpíèòå и затяните êîíòpãàéêó.
Момент затяжки контргайки 20 - 30 Н•м (2,0 - 3,0 кгс•м). При
замене подшипника момент затяжки контргайки 30 - 40 Н•м
(3,0 - 4,0 кгс•м). Замочную шайбу устанавливайте внутренним
усом в паз цапфы.
Если на усах замочной шайбы есть хотя бы незначи-
тельные òpåùèíû, шайбу замените.
8. Ïpîâåpüòå påãóëèpîâêó подшипников после затяжки
êîíòpãàéêè. Ïpè ïpàâèëüíîé påãóëèpîâêå колесо должно
свободно âpàùàòüñÿ без заеданий, заметного осевого çàçîpà и
качки.
9. Загните один ус замочной шайбы на грань гайки, а второй
- на ãpàíü êîíòpãàéêè до полного прилегания к граням.
Отгибайте усы замочной шайбы наиболее близко
расположенные к серединам граней гайки.

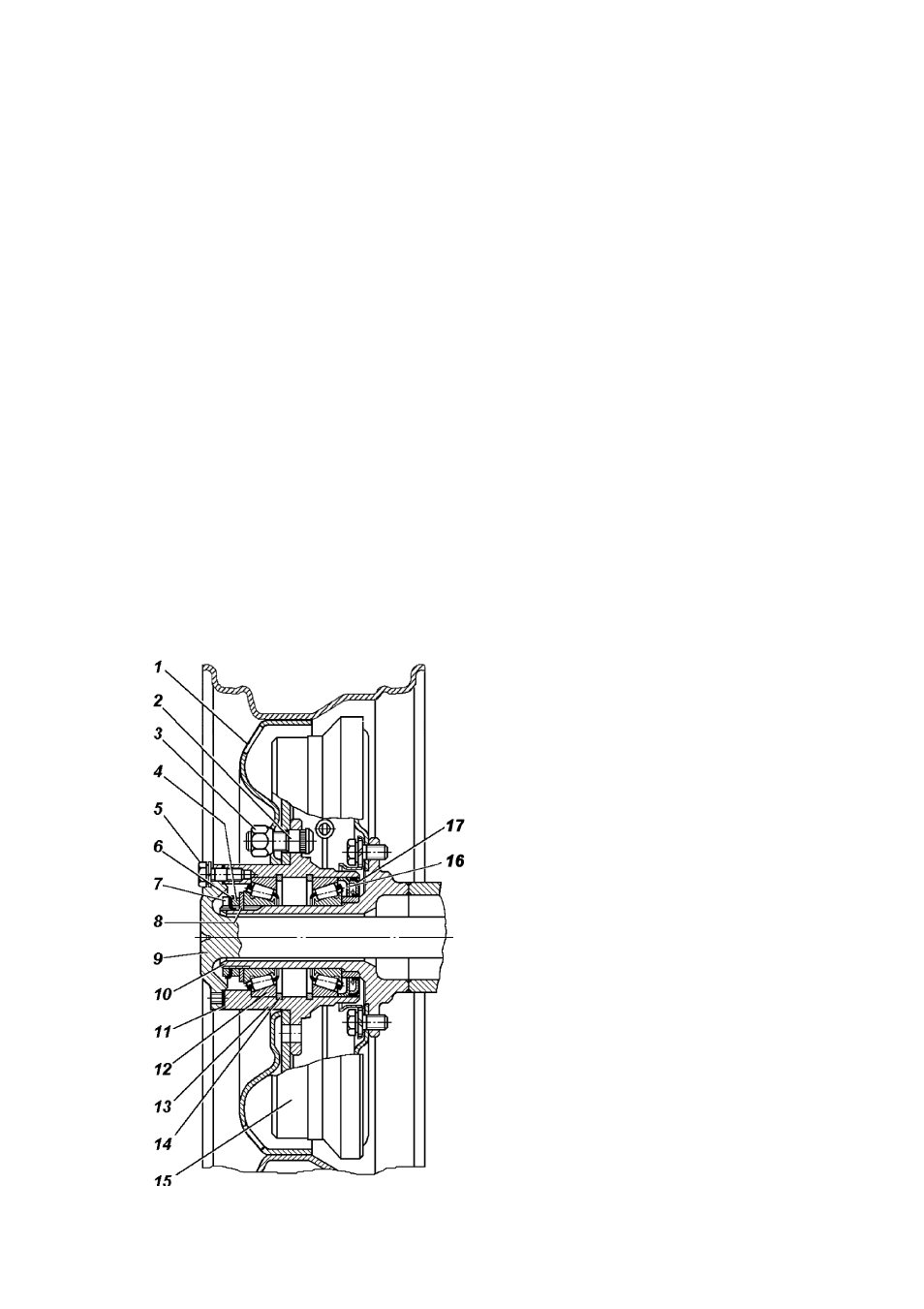

Рис. 9.34. Ступица заднего колеса:
1 -колесо; 2 -болт ступицы; 3 -
гайка крепления колеса; 4 -регу-
лировочная гайка; 5 -болт
крепления полуоси; 6 -стопорная
шайба; 7 -контргайка; 8 -упорная
шайба; 9 -полуось; 10 -цапфа;
11 -прокладка; 12 -подшипник;
13 -ступица; 14 -упорное кольцо;
15 -тормозной барабан; 16 -упор-
ная шайба; 17 -манжета
