УАЗ Hunter УАЗ-315148 - Инструкция (Страница 29)

29
Сиденья
Изменение высоты подголовника осуществляется
вертикальным перемещением подголовника:
-вверх до крайнего положения усилием руки;
-вниз также усилием руки, но при нажатой кпопке 3
(рис. 3.7) фиксатора подголовника.
Снятие подголовника осуществляется при нажатой кнопке
фиксатора подголовника.
Регулировка передних сидений в продольном направлении
осуществляется с помощью рычага 1 (рис. 3.7):
-нажмите рычаг вниз;
-переместите сиденье и отпустите рычаг.
Регулировка наклона спинки осуществляется вращением
ручки 2.
Заднее трехместное сиденье (рис. 3.8) может быть разложено
для организации спального места или сложено для увеличения
объема грузового помещения.
Трансформация сидений
Образование спального места:
-разложите откидные сиденья в рабочее положение;
-вращением ручек 1 (рис.3.8) наклоните спинки заднего
трехместного сиденья назад до упора в подушки откидных
сидений;
-снимите подголовники с передних сидений, переместите
сиденья в крайнее переднее положение и вращением ручек
регулировки наклона спинок сиденья наклоните их назад.

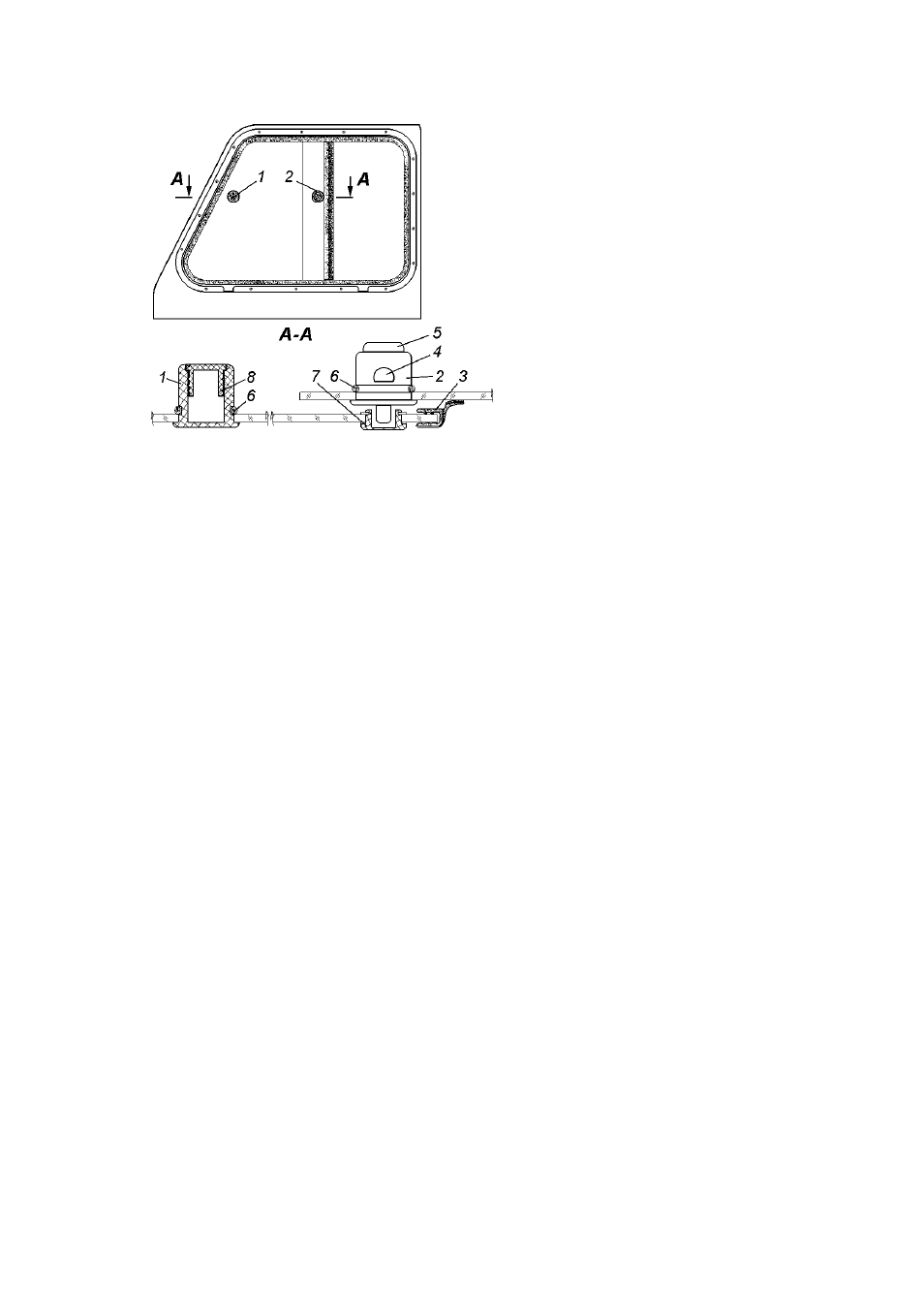

Рис. 3.6. Надставка двери:
1 -ручка , 2 -ручка-запор , 3 -
уплотнитель надставки, 4 -
отпирающая кнопка, 5 -запирающая
кнопка, 6 -стопорное кольцо, 7 -
втулка-заглушка, 8 -заглушка ручки
