103
Сигнальная лампа аварийного уровня жидкости в бачке
загорается, когда уровень жидкости опустится ниже метки
"MIN", что при частично изношенных или новых накладках
колодок тормозных механизмов говорит о потере гер-
метичности системы и об утечке жидкости. Доливку жид-
кости в этом случае производите только после восстановления
герметичности системы.
Одновременно с проверкой уровня жидкости в бачке
проверяйте исправность работы датчика аварийного уровня,
для чего нажмите сверху на центральную часть защитного
колпачка 1 (при включенном зажигании на щитке приборов
должна загореться сигнальная лампа).
Проверяйте состояние тормозных шлангов. При появлении
трещин на наружной поверхности, шланги необходимо заменить.
Дисковый тормоз передних колес. Для осмотра тормозных
колодок 2 (рис. 9.39) установите автомобиль на горизонтальной
площадке, затормозите стояночным тормозом и снимите
колесо. Осмотр колодок проводите через окно в суппорте 4.
Если фрикционные накладки износились до толщины

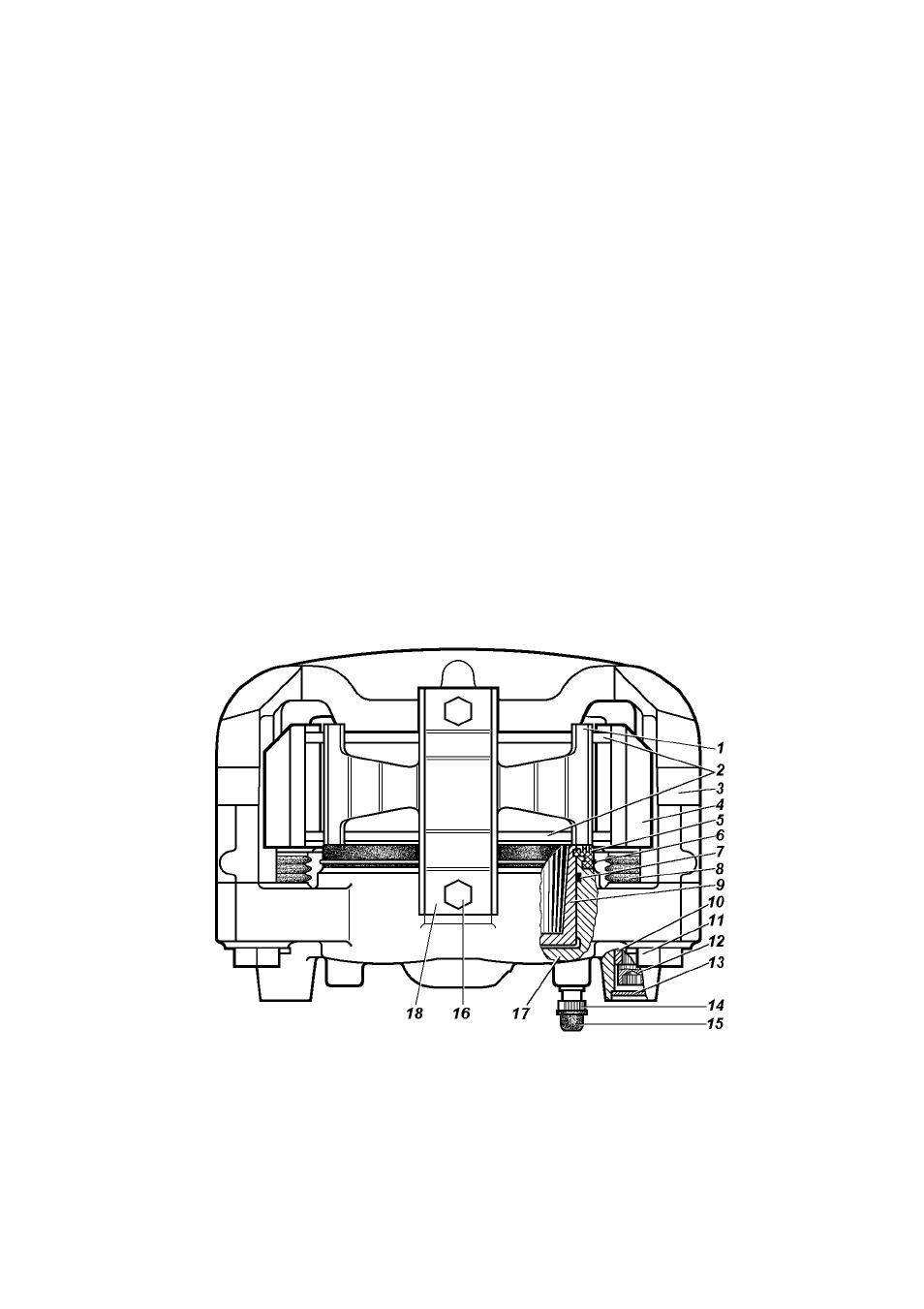

Рис. 9.39. Передние дисковые тормоза:
1 -пружина; 2 -колодки; 3 -скоба; 4 -суппорт; 5 -защитный колпачок; 6
-стопорное кольцо; 7 -уплотнительное кольцо; 8 -защитный чехол; 9 -
поршень; 10 -втулка; 11 -болт; 12 -винт; 13 -заглушка; 14 -перепускной
клапан; 15 -колпачок; 16 -болты крепления держателя пружины; 17 -блок
цилиндров; 18 -держатель пружины
