Инструкция по эксплуатации УАЗ Hunter УАЗ-315148
Страница 26
26
20 -рычаг включения переднего моста и понижающей передачи.
На автомобиль возможна установка однорычажной или
двухрычажной раздаточной коробки (положения рычагов см.
на рис. 3.3);
21+ -выключатель противотуманных фар с встроенными
лампами подсветки и контроля включения;
22 -рычаг переключения передач (положения рычагов см. на
рукоятке рычага переключения передач и на рис. 3.3);
ВНИМАНИЕ!
При включении понижающей передачи
однорычажной раздаточной коробки в конце хода рычаг управления
раздаточной коробки должен самостоятельно, под воздействием
пружины, несколько сдвинуться влево (рукоятка смещается в
сторону водителя).
Для выключения понижающей передачи водителю необходимо
предварительно сдвинуть рычаг вправо по ходу автомобиля до
упора, а затем рычаг переместить в нейтральное положение
(вперед по ходу движения автомобиля).
С целью исключения разрушения торцов зубьев шестерен
раздаточной коробки, включение и выключение прямой и
понижающей передач производить только при остановках
автомобиля.

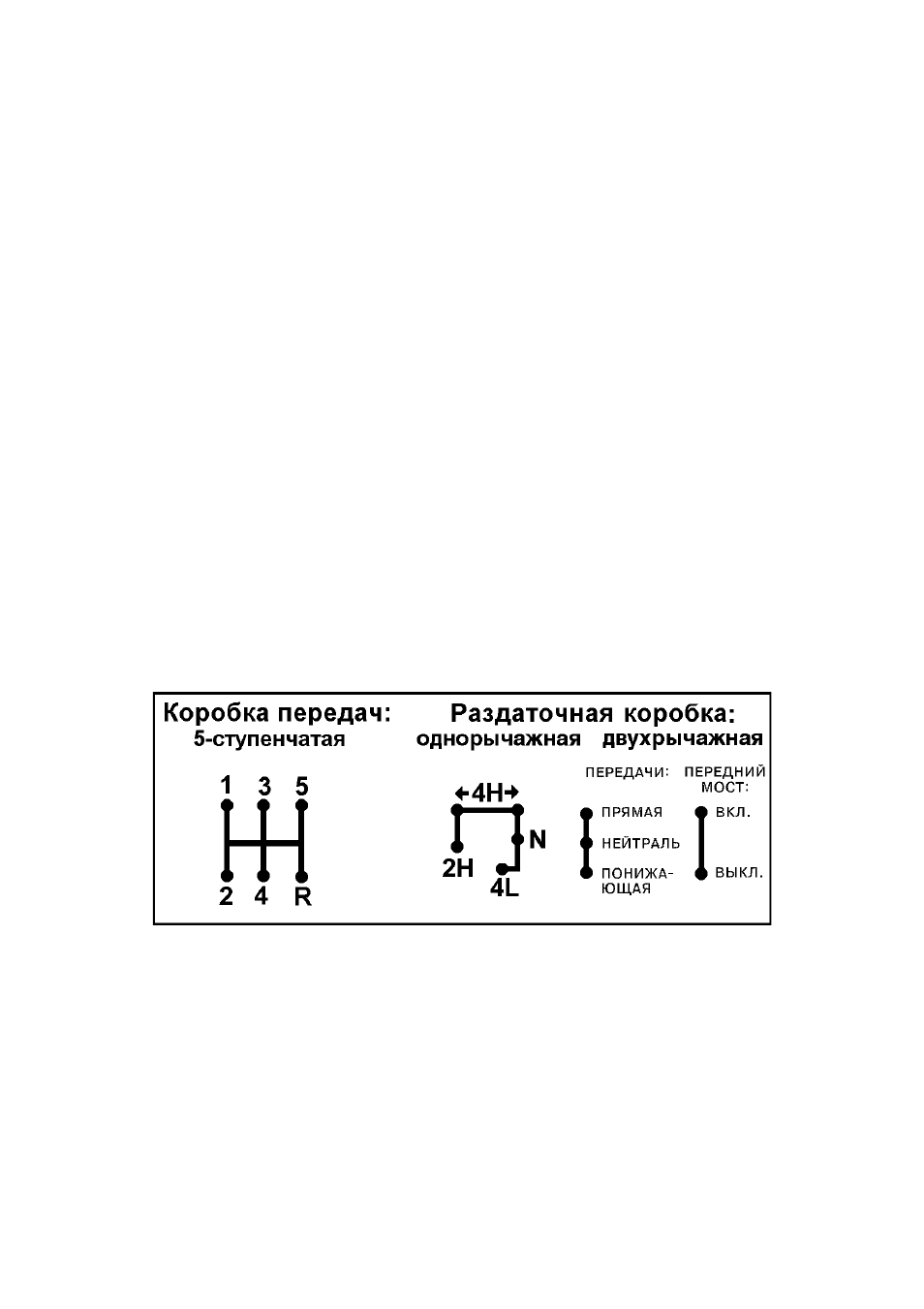

Рис. 3.3. Положения рычагов коробки переключения передач и
раздаточной коробки:
1-5 -передачи; R -задний ход; 2Н -прямая передача, передний мост
выключен; 4Н -прямая передача, включен передний мост (основное
положение - правое); N -нейтральное положение; 4L -включен передний
мост и понижающая передача.
23 -рычаг стояночного тормоза. Для включения стояночного
тормоза переместите рычаг вверх, для выключения нажмите на
кнопку на торце и переместите рычаг вниз до упора;
24 -выключатель противотуманных задних огней с встроен-
ными лампами подсветки и контроля включения;
