Инструкция по эксплуатации УАЗ Hunter УАЗ-315148
Страница 107
107
В процессе эксплуатации и при замене задних рессор необ-
ходимо регулировать усилие упругого рычага 5 (рис. 9.41) на
поршень регулятора. Регулировку производить в следующей
последовательности:
1. Установить снаряженный автомобиль на ровной гори-
зонтальной площадке.
2. Ослабить контргайку регулировочного болта 4 и отвернуть
болт на 2-3 оборота.
3. Завернуть болт 4 (см. рис. 9.42) до соприкосновения его
с хвостовиком поршня 17 (см. рис. 9.41) регулятора:
-для автомобилей с мягким верхом довернуть
регулировочный болт на 2/3...1 оборот (4-6 граней головки
болта).
-для автомобилей с жестким верхом довернуть
регулировочный болт на 1...1
1/3
оборот (6-8 граней головки
болта).
4. Проверить ход поршня регулятора (см. выше).
5. Проверить правильность регулировки при движении
автомобиля. Для этого, двигаясь по прямому горизонтальному
участку дороги с сухим асфальтовым покрытием, затормозить
автомобиль до блокировки колес. При исправном регуляторе

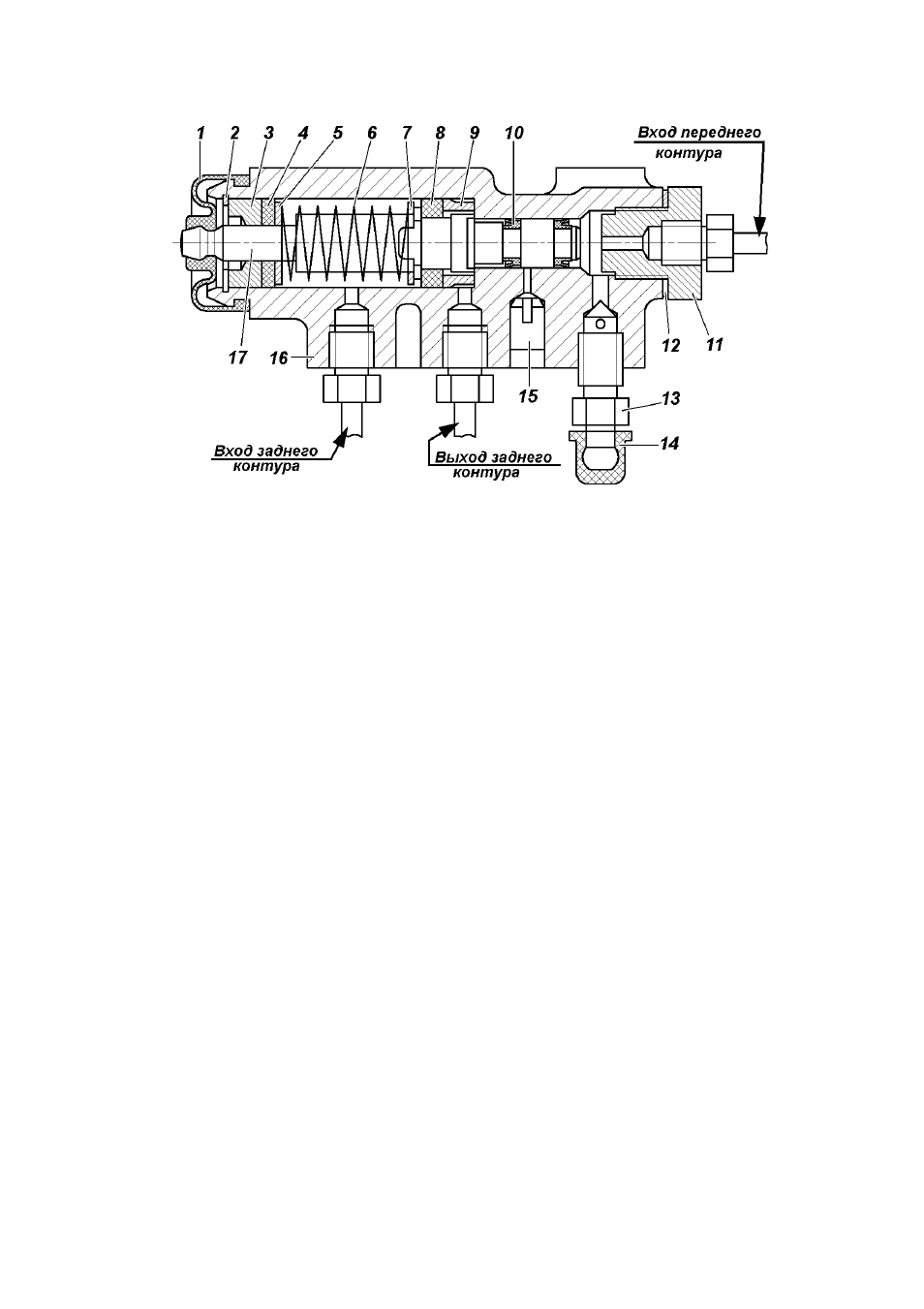

Рис. 9.41. Регулятор давления:
1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное
кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина
поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка;
12 -прокладка пробки; 13 -перепускной клапан; 14 -колпачок; 15 -
заглушка; 16 -корпус; 17 -поршень
