Страница 60
60
Топливный модуль 3 (рис. 9.9) погружного типа, включающий
в себя электробензонасос, сетчатый фильтр, струйный насос,
регулятор давления и датчик указателя уровня топлива.
Периодически проверяйте и очищайте контакты
подключения топливного насоса к бортовой сети.
Особое внимание обращайте на надежность подключения
"массы".
Не рекомендуется эксплуатация автомобиля при наличии
топлива в правом топливном баке менее 5 литров.
При преодолении крутых подъемов минимальное количество
топлива в правом баке должно быть не менее 20 литров.
Промывку фильтра топливного модуля производите, не
снимая бак с автомобиля, при этом топливный модуль
необходимо извлечь из топливного бака через люк в полу
кузова.

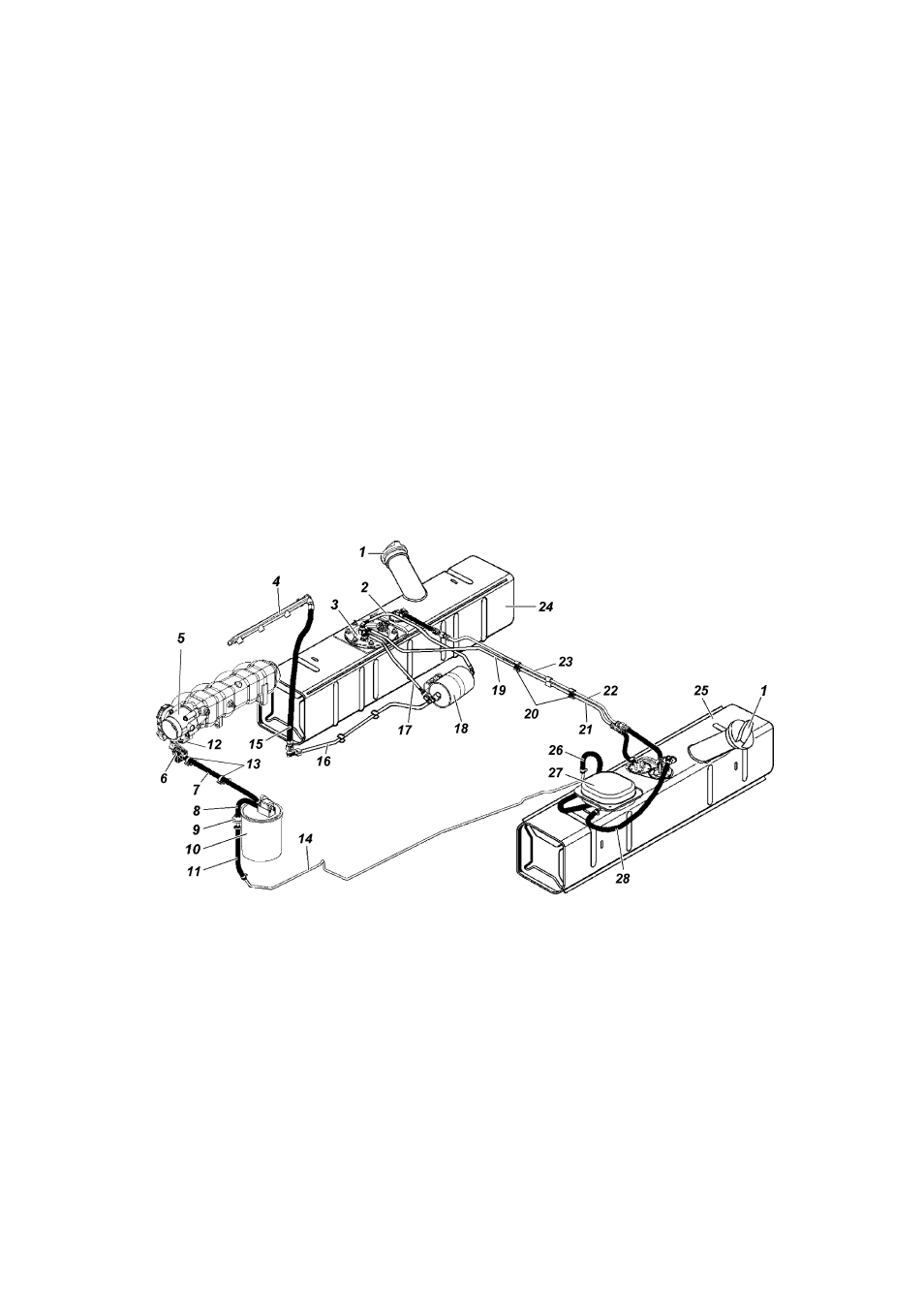

Рис. 9.9. Схема системы питания двигателя топливом:
1 -пробка топливного бака; 2 -трубка от электробензонасоса к фильтру тонкой
очистки топлива; 3 -топливный модуль; 4 -топливная рампа; 5 -дроссельное
устройство; 6 -клапан продувки адсорбера; 7, 8, 11, 12, 26, 28 -шланги паро-
отводящие; 9 -клапан бензобака; 10 -адсорбер; 13 -скоба крепления жгутов
проводов; 14 -трубка паропроводная; 15 -трубка топливная; 16 -трубка подачи
топлива; 17 -трубка слива топлива от фильтра тонкой очистки к погружному
модулю; 18 -фильтр тонкой очистки топлива; 19 -трубка подачи топлива к
правому баку; 20 -скоба пластмассовая двойная; 21 -трубка подачи топлива
от левого бака; 22 -трубка пароотводящая от левого бака; 23 -пароотводящая
трубка от правого бака; 24 -правый топливный бак; 25 -левый топливный бак;
27 -сепаратор
Примечание. Поз. 27 расположена над топливозаборником левого бака.
