71

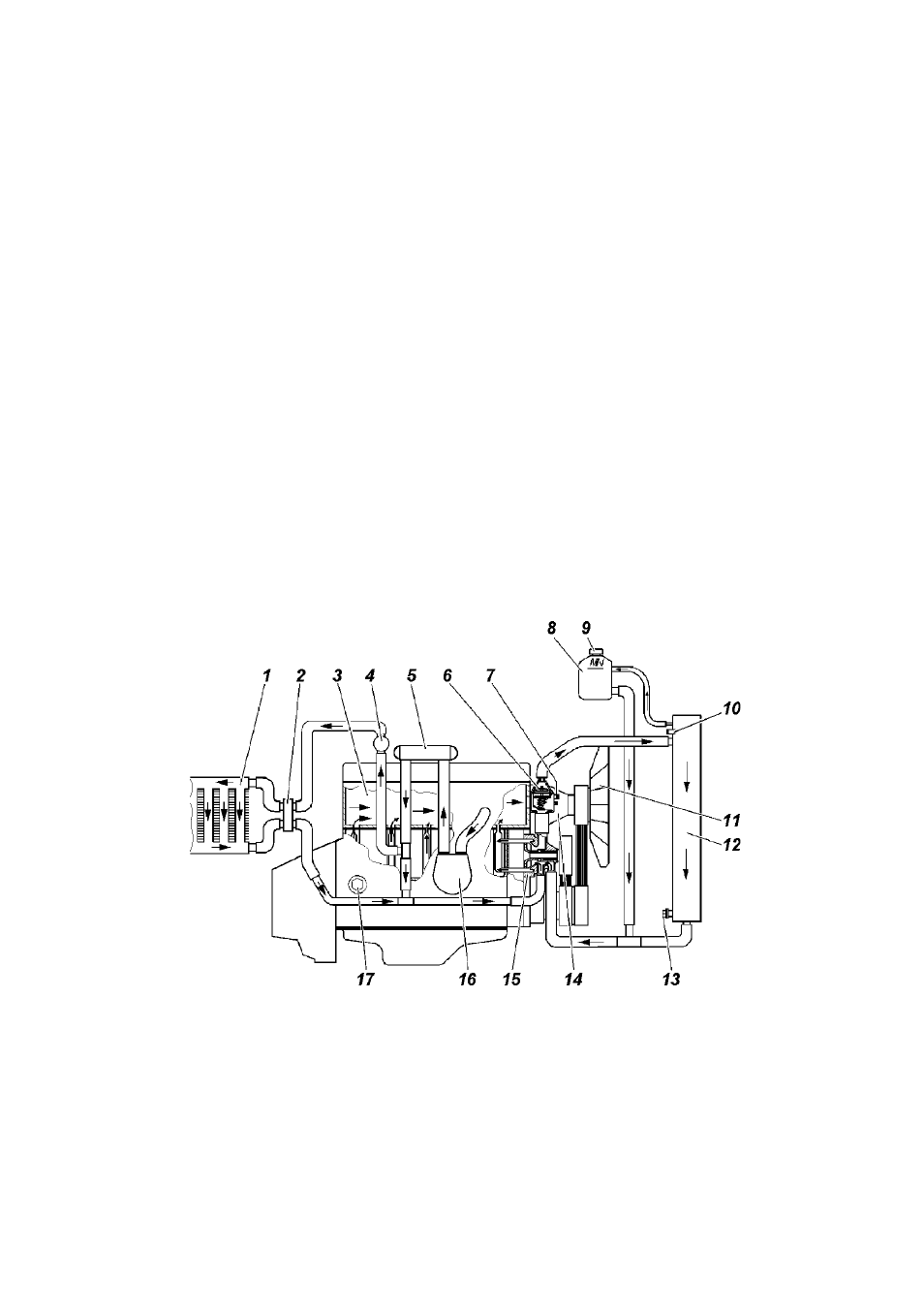

Рис. 9.14. Схема системы охлаждения двигателя:

1 -радиатор отопителя салона; 2 -краник отопителя салона; 3 -двигатель;
4 -дополнительный насос системы отопления; 5 охладитель рециркули-
руемых газов; 6 -термостат; 7 -датчик температуры охлаждающей жидкости;
8 -расширительный бачок; 9 -пробка расширительного бачка; 10 -датчик
аварийной температуры охлаждающей жидкости; 11 -вентилятор; 12 -
радиатор системы охлаждения; 13 -сливная пробка; 14 -привод вентилятора;
15 -насос; 16 -теплообменник жидкостно-масляный; 17 -сливной пробка
на блоке цилиндров

- пустите двигатель, после уменьшения ópîâíÿ жидкости в

âåpõíåì бачке pàäèàòîpà долейте в него охлаждающей жидкости
и çàêpîéòå ïpîáêó pàäèàòîpà;

- заглушите двигатель, дайте ему остыть, доведите уровень

охлаждающей жидкости в расширительном бачке до нормы и
закройте пробку расширительного бачка;

- выполните 2-3 цикла ïpîãpåâà - охлаждения двигателя и

снова доведите уровень охлаждающей жидкости в
расширительном бачке до нормы.

Слив жидкости из системы охлаждения производится через

пробку 17 (рис. 9.14 )и сливное отверстие радиатора, закрытое
пробкой 13. Для удаления охлаждающей жидкости из
теплообменника 16 продуть полость теплообменника сжатым
воздухом через шланг отвода охлаждающей жидкости из
теплообменника, предварительно отсоединив его от тройника.

ВНИМАНИЕ!

Запрещается эксплуатация двигателя без

термостата. (двигатель без термостата работает при
пониженной температуре охлаждающей жидкости. В
результате ускоряется износ деталей двигателя и увеличивается
расход топлива).
