Инструкция по эксплуатации УАЗ Hunter УАЗ-315148
Страница 27
27
25 -трехпозиционный переключатель электродвигателя
отопителя;
26 -выключатель наружного освещения;
27 -педаль акселератора;
28 -педаль тормоза;
29 -педаль выключения сцепления;
30 -рычаг привода замка капота;
31 -розетка переносной лампы;
32 -ручка управления жалюзи радиатора. При вытягивании
ручки створки жалюзи закрываются;
33 -выключатель зажигания (УАЗ-315148 - выключатель
пуска двигателя) (рис. 3.4). Выключатель замка зажигания
закреплен на рулевой колонке болтами с отрывной головкой
для предотвращения демонтажа замка зажигания с
противоугонным устройством обычными ключами. На заводе
головки болтов не отрываются с целью сохранения возможности
снятия замка с рулевой колонки в предпродажный период.
Потребитель должен сам принять решение о необходимости
отрыва головок болтов.
Выключатель замка зажигания имеет четыре положения:
0 -все выключено (положение фиксированное);
I -включено зажигание (положение фиксированное);
II -включен стартер (нефиксированное положение);
III -стоянка (положение фиксированное).
Ключ вынимается из замка только в положении III, при
этом срабатывает механизм запорного устройства, блокирующий
вал рулевого управления.
Для блокировки рулевого управления на стоянке установите
ключ в положение III, выньте его и поверните рулевое колесо
в любую сторону до щелчка, означающего, что язычок
запорного устройства замка совпал с пазом стопорной втулки
вала рулевого колеса.

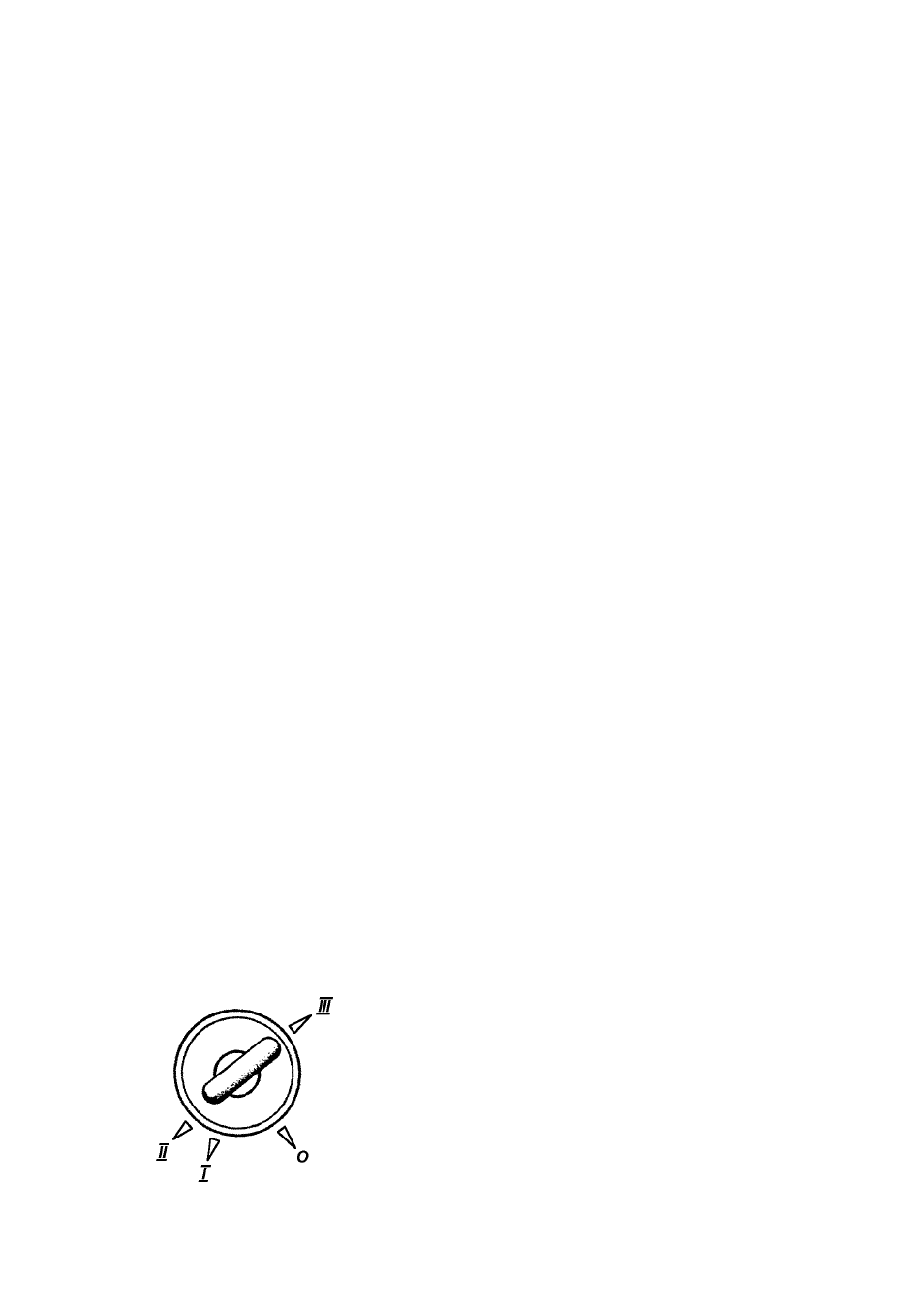

Рис. 3.4. Положение ключа в выключателе
зажигания (наименование позиций см. в тексте)
