Инструкция по эксплуатации УАЗ Hunter УАЗ-315148
Страница 90
90
Включение и выключение переднего моста и понижающей
передачи производится рычагом раздаточной коробки.
При осмотре поворотных кулаков обращайте внимание на
исправность регулировочных болтов 1 (рис. 9.28) и упоров-
ограничителей 3 поворота колес. Величина угла Б поворота
правого колеса вправо, а левого - влево должна быть в пределах
26-27°. Увеличенный угол ïîâîpîòà колес ïpèâîäèò к контакту
колеса с деталями подвески.
В процессе эксплуатации добавление смазки в сферические
шкворни и в шаровые опоры не требуется. При ремонте смазка
в узлах заменяется.
Регулировка затяжки шкворней поворотного кулака на заводе
производится с предварительным натягом вдоль общей оси
шкворней.
Во время эксплуатации автомобиля обращайте особое внимание
на состояние затяжки шкворней поворотных кулаков. При
износе трущихся сферических поверхностей вкладышей 3
(рис. 9.29) или шкворней 2 предварительный натяг исчезает и
образуется зазор вдоль общей оси шкворней. Этот зазор
устраняйте подтяжкой зажимной втулки 10.

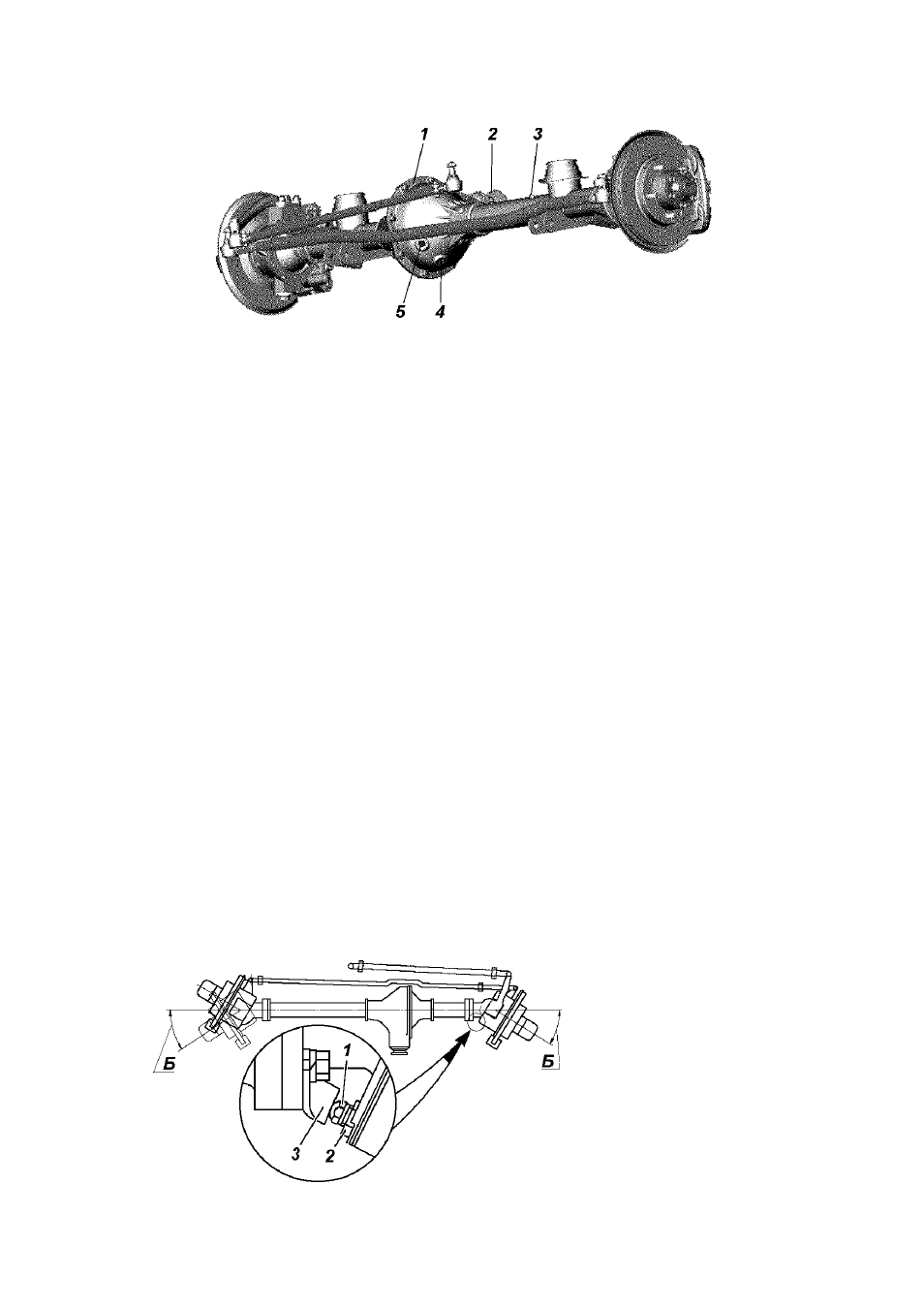

Рис. 9.27. Передний мост:
1 -картер переднего моста; 2 -фланец ведущей шестерни; 3 -клапан
предохранительный; 4 -пробка сливного отверстия; 5 -пробка заливного
отверстия
Рис. 9.28. Регулировка угла
поворота колес:
1 -болт ограничения поворота; 2 -
контргайка; 3 -упор-ограничитель
поворота
