50
поездки, пока оно ãîpÿ÷åå. В этом случае масло сливается
áûñòpî и полностью.
Масляный фильтр 13 (см. рис. 9.3) снимайте, отворачивая
его против часовой стрелки. При установке нового фильтра
убедитесь в исправности резинового уплотнительного кольца
и смажьте его моторным маслом, çàâåpíèòå ôèëüòp до касания
уплотнительным кольцом плоскости на блоке öèëèíäpîâ, а
затем äîâåpíèòå фильтр на 3/4 îáîpîòà. Убедитесь в отсутствии
подтекания масла.
Залейте свежее масло до верхней метки на указателе уровня
масла, пустите двигатель.
После выключения сигнализатора аварийного давления
масла остановите двигатель и через 5 минут проверьте уровень
масла. При необходимости долейте масло.

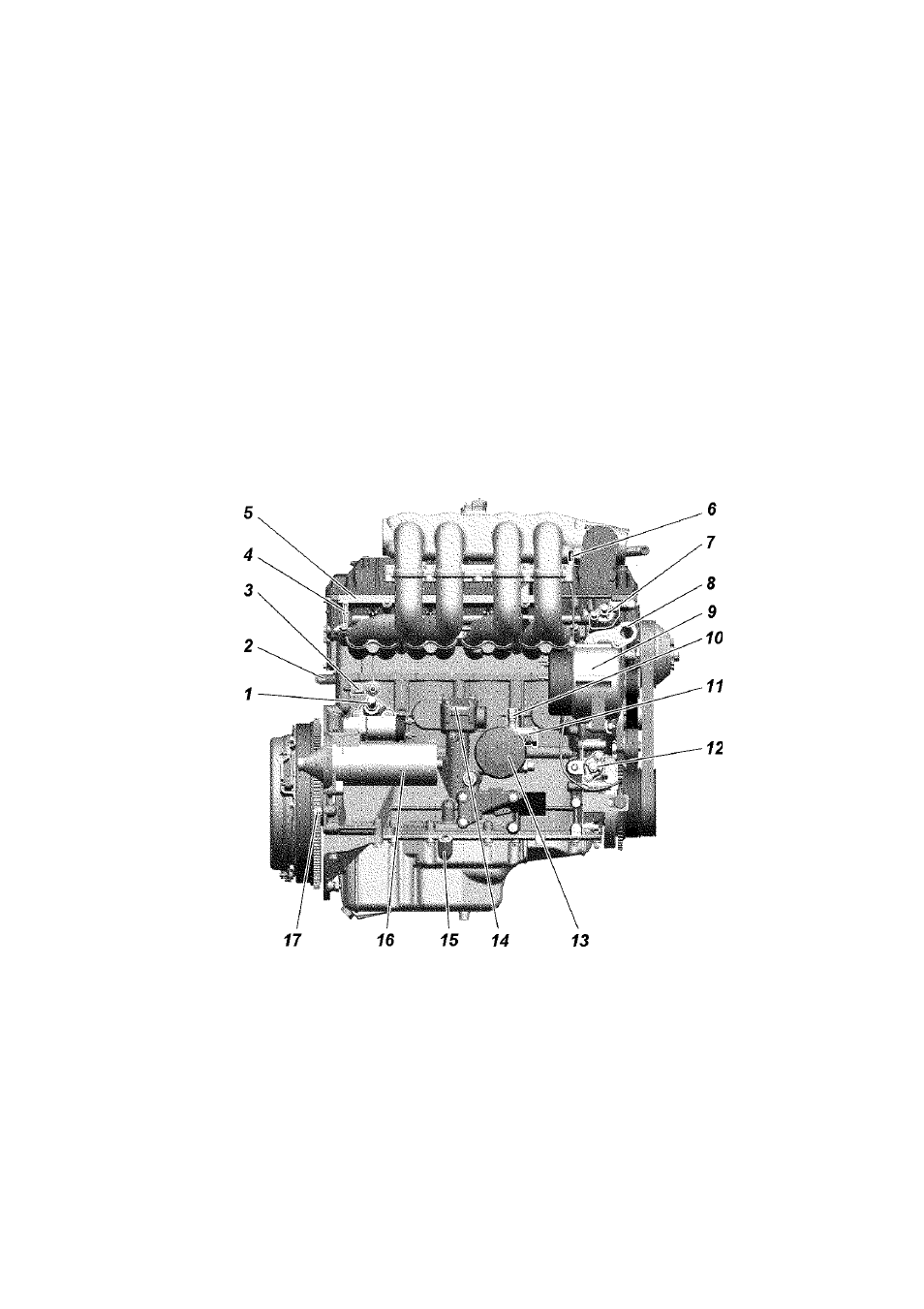

Рис. 9.3. Двигатель ЗМЗ-40905. Вид справа (вентилятор и муфта
привода вентилятора условно сняты): 1 -патрубок отвода охлаждающей
жидкости в отопитель; 2 -трубка забора охлаждающей жидкости из
отопителя; 3 -датчик детонации; 4 -штуцер топливопровода; 5 -
топливная рампа с форсунками; 6 -шпилька крепления провода "-"
КМСУД; 7 -крышка верхнего гидронатяжителя; 8 -передний кронштейн
подъема двигателя; 9 -генератор; 10 -щтуцер отвода масла в масляный
радиатор; 11 -термоклапан; 12 -крышка нижнего гидронатяжителя; 13
-масляный фильтр; 14 -крышка привода масляного насоса; 15 -место
подсоединения штуцера слива масла из радиатора; 16 -стартер; 17 -
установочный штифт коробки передач
