Система смазки двигателя
Работа двигателя при неисправностях в системе смазки
должна быть немедленно прекращена.
Для охлаждения масла в системе смазки ïpåäóñìîòpåí
масляный pàäèàòîp, который включается в процесс охлаждения
автоматически при помощи термоклапана.
Уровень масла должен находиться между метками "MAX" è
"MIN" указателя 11 (рис. 9.2) уровня масла. Çàìåpÿéòå ópîâåíü
масла ÷åpåç 2-3 минуты после остановки ïpîãpåòîãî двигателя.
При замене масла меняйте масляный фильтр. Îòpàáî-
тавшее масло сливайте из êàpòåpà двигателя ñpàçó же после

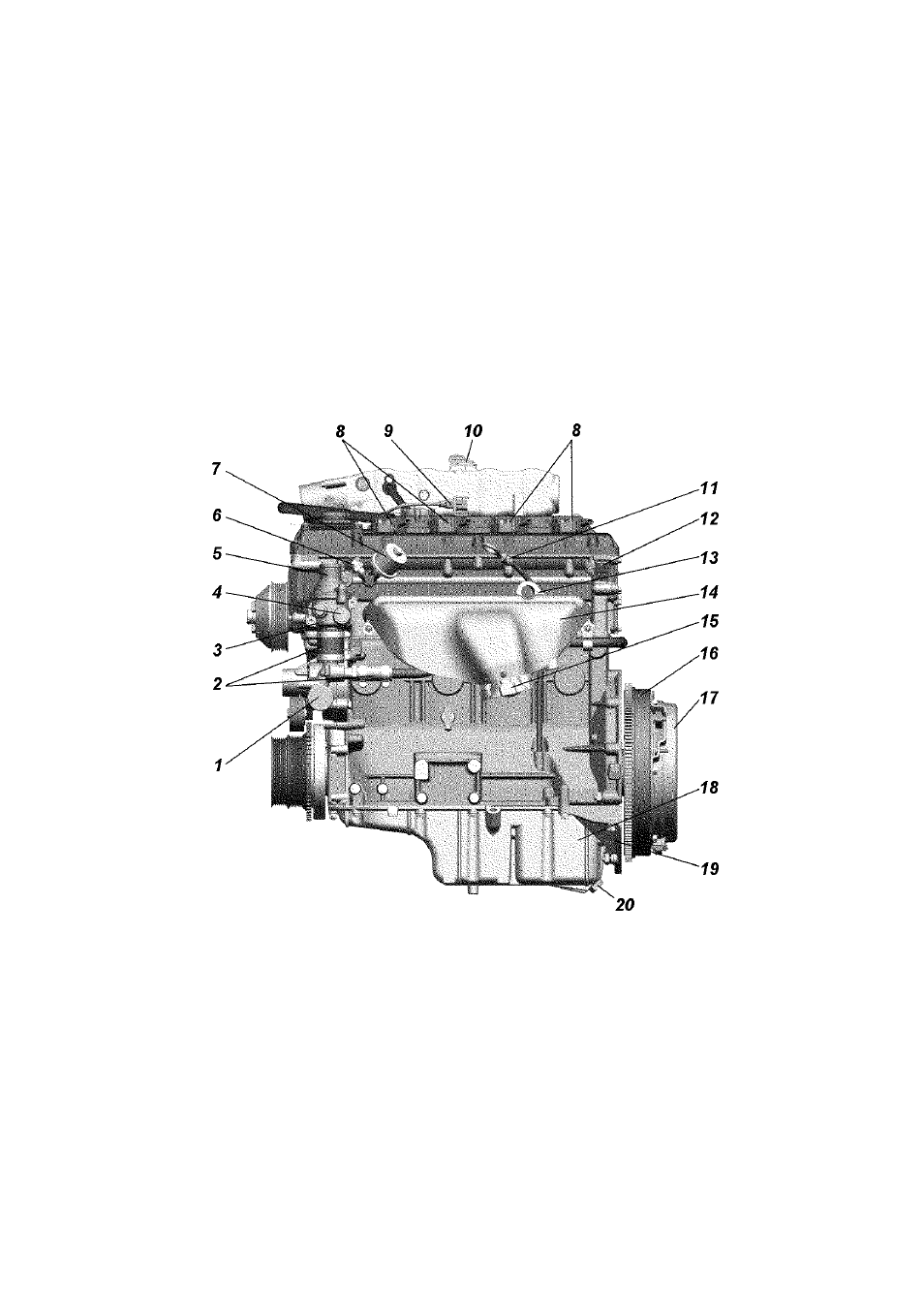

Рис. 9.2. Двигатель ЗМЗ-40905. Вид слева (вентилятор и муфта привода
вентилятора условно сняты): 1 -патрубок подвода охлаждающей жидкости
из радиатора к водяному насосу; 2 -соединительные шланги; 3 -корпус
термостата; 4 -датчик температуры охлаждающей жидкости системы
управления; 5 -патрубок отвода охлаждающей жидкости из термостата в
радиатор; 6 -датчик сигнализатора аварийного давления масла; 7 -датчик
указателя давления масла; 8 -катушки зажигания; 9 -разъем датчика
положения коленчатого вала; 10 -датчик абсолютного давления и
температуры; 11 -указатель уровня масла; 12 -датчик фазы; 13 -задний
кронштейн подъема двигателя; 14 -экран выпускного коллектора; 15 -
выпускной коллектор; 16 -маховик; 17 -сцепление; 18 -масляный картер;
19 -усилитель картера сцепления; 20 -пробка слива масла
