55
щением насоса 13, для чего необходимо: ослабить болты 11,
регулировочным болтом 12 отрегулировать натяжение ремня,
перемещая насос по кронштейну. Затянуть болты 11.
Натяжение ремня привода насоса системы охлаждения и
генератора двигателя 3 (рис. 9.6) обеспечивается автоматическим
механизмом натяжения ремня. В процессе эксплуатации
регулировка натяжения ремня не требуется.
Для проверки исправности автоматического механизма
натяжения проверьте плавность перемещения рычага с роликом
механизма из одного крайнего положения в другое при снятом
ремне. В случае заедания замените механизм натяжения ремня.

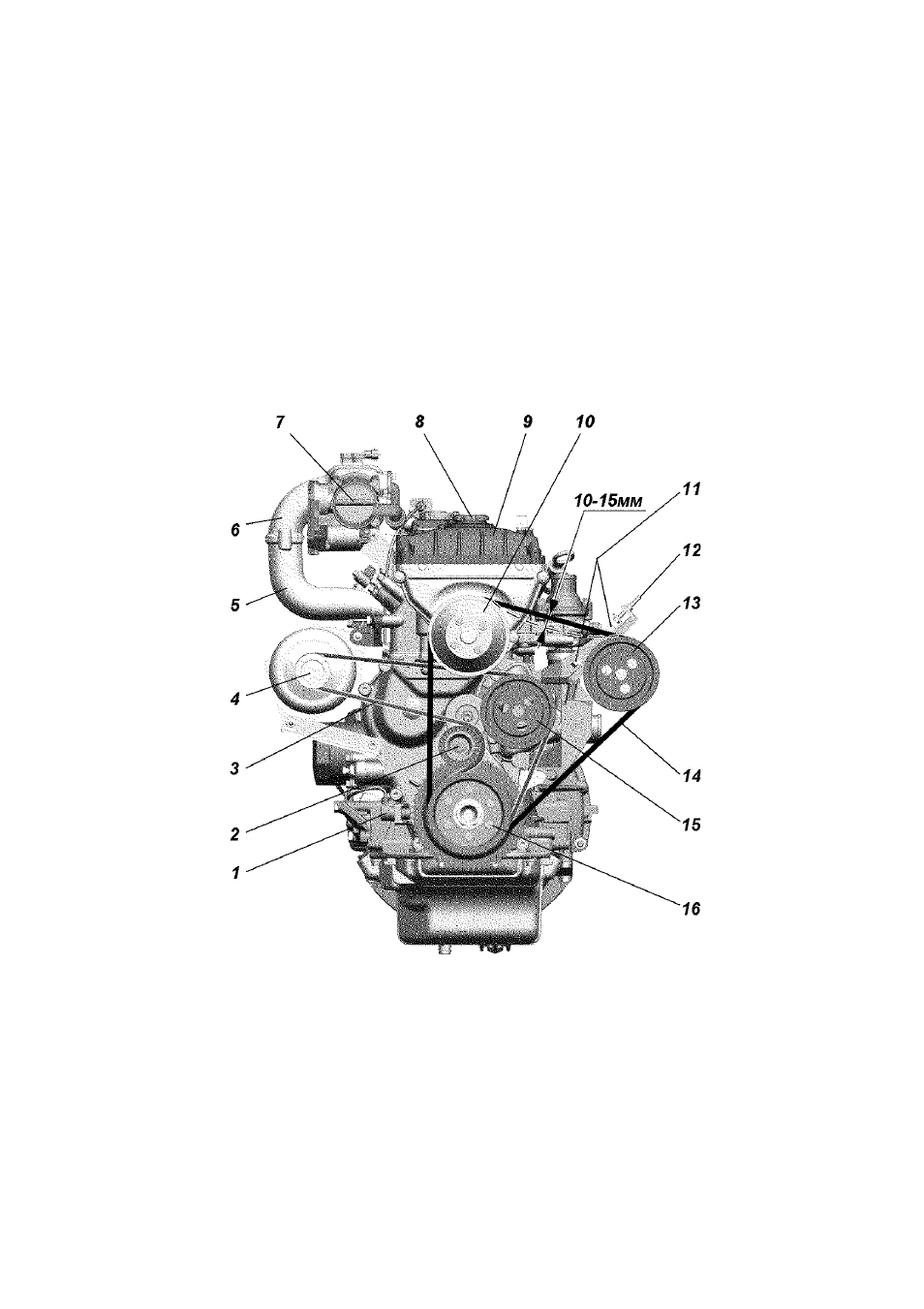

Рис. 9.6. Натяжение ремней привода агрегатов:
1 -датчик синхронизации; 2 -автоматический механизм натяжения; 3 -
ремень привода генератора и водяного насоса; 4 -шкив генератора; 5 -
впускная труба; 6 -ресивер; 7 -дроссельный узел с датчиком положения
дроссельной заслонки; 8 -крышка маслоналивной горловины; 9 -крышка
клапанов; 10 -шкив вентилятора; 11 -болты крепления; 12 -
регулировочный болт; 13 -шкив насоса гидроусилителя рулевого
управления; 14 -ремень привода вентилятора и насоса гидроусилителя
рулевого управления; 15 -шкив водяного насоса; 16 -шкив-демпфер
коленчатого вала
