Инструкция по эксплуатации УАЗ Hunter УАЗ-315148
Страница 72
72
Замена и натяжение ремней привода вентилятора и
насоса гидроусилителя рулевого управления, генератора,
насоса системы охлаждения и ТНВД
Периодически проверяйте натяжение и состояние ремней.
Заменяйте ремни в случае обнаружения их повреждения или
при чрезмерном растяжении.
Натяжение ремня привода вентилятора и насоса гидро-
усилителя рулевого управления производите в следующей
последовательности:
- ослабьте гайку 4 (рис. 9.15);
- поворачивая один из двух натяжных роликов 3, доведите
натяжение ремня до нормы (норму см. в таблице "Техническая
характеристика");
-затяните гайку 4.
Если заданное натяжение не достигается поворотом
одного ролика, используйте второй ролик.

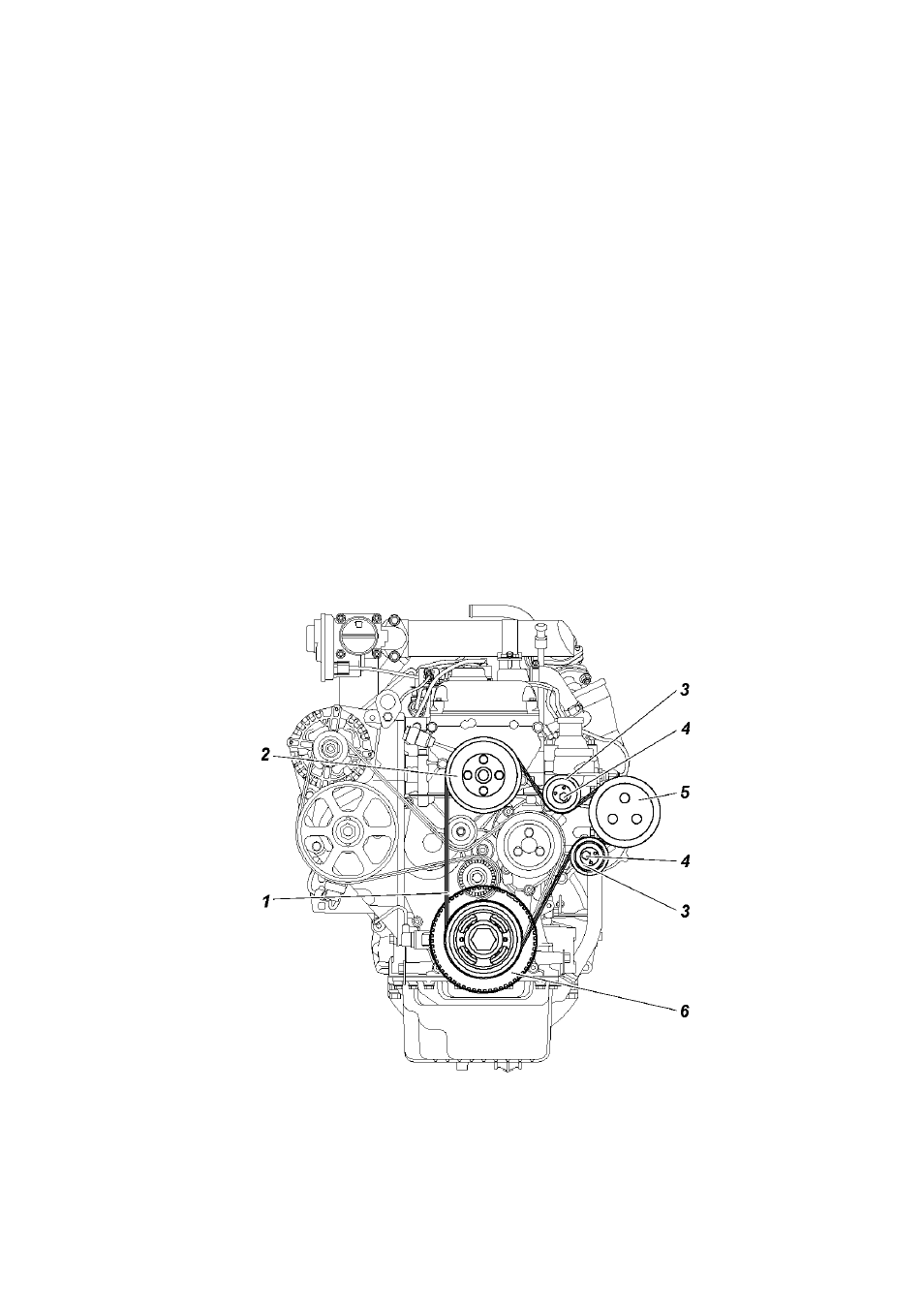

Рис. 9.15. Ремень привода вентилятора, насоса гидроусилителя
рулевого управления:
1 -ремень; 2 -шкив вентилятора; 3 -натяжной ролик; 4 -гайка; 5 -шкив насоса
гидроусилителя рулевого управления; 6 -шкив демпфер коленчатого вала
