57
"массу" жгутовым плавким предохранителем 10 А.
Предохранители устанавливаются в колодки, которые крепятся:
-20А -к главному реле;
-10А -к реле электробензонасоса.
Меры предосторожности
1. Перед демонтажом и монтажом любых элементов или
проводов системы управления следует отсоединить провод
массы аккумуляторной батареи.
2. Не допускается пуск двигателя без надежного подключения
аккумуляторной батареи.
3. Не допускается отключение аккумуляторной батареи от
бортовой сети автомобиля при работающем двигателе.
4. При зарядке от внешнего источника, аккумуляторная
батарея должна быть отключена от бортовой сети.
5. Не допускается подвергать блок управления воздейст-
вию температуры выше 80°С, например, в сушильной печи.

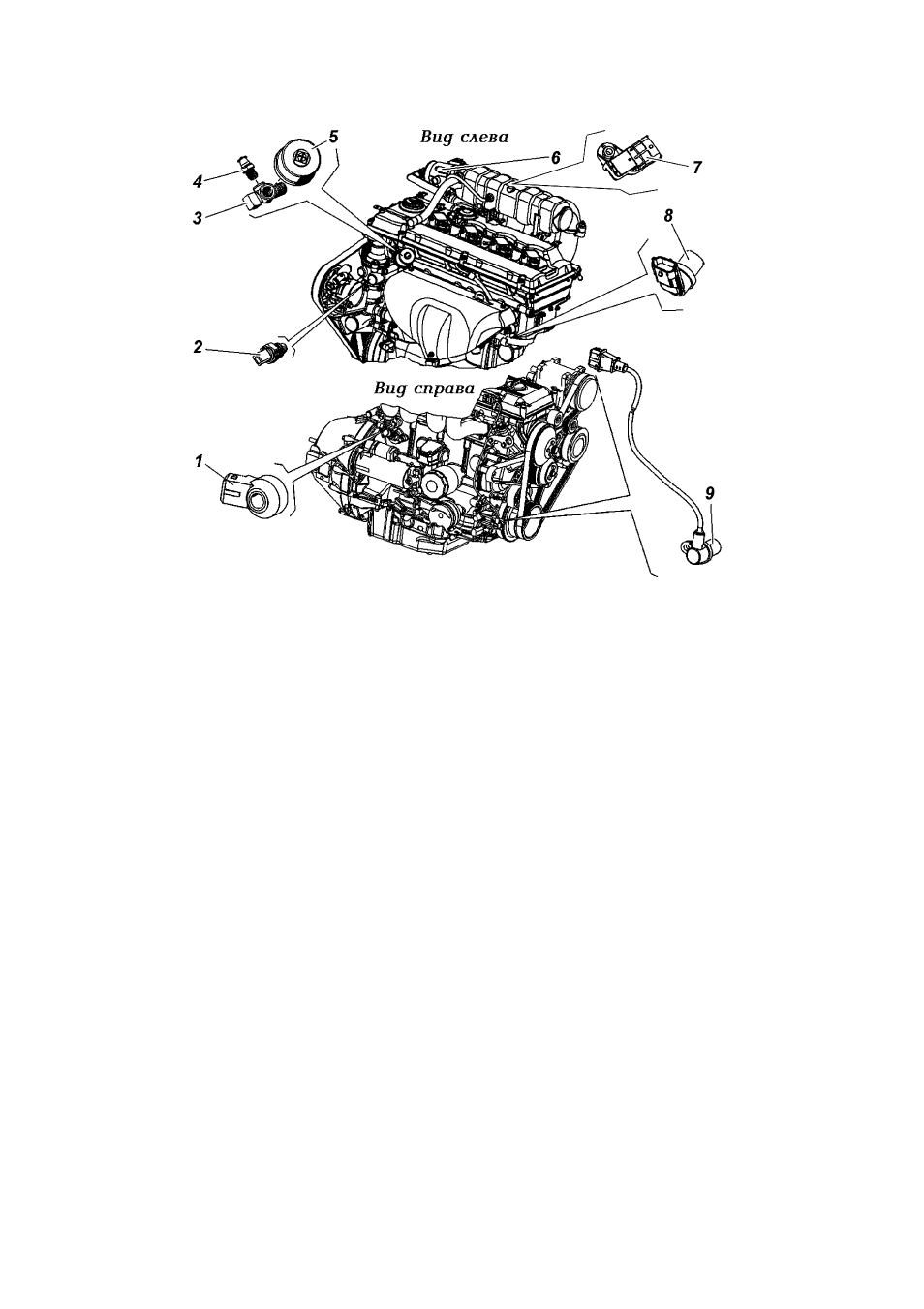

Рис. 9.7. Расположение датчиков на двигателе:
1 -датчик детонации; 2 -датчик температурного состояния двигателя
(температуры охлаждающей жидкости); 3 -штуцер; 4 -датчик аварийного
давления масла; 5 -датчик указателя давления масла; 6 -дроссельный узел
с датчиком положения дроссельной заслонки; 7 -датчик абсолютного
давления и температуры; 8 -датчик положения распределительного вала
(датчик фазы); 9 -датчик положения коленчатого вала (датчик
синхронизации)
