91
Эксплуатация переднего ведущего моста с зазорами в
шкворневых узлах приводит к преждевременному выходу из строя
вкладыша верхнего шкворня.
В условиях эксплуатации удобнее всего подтягивать зажимную
втулку нижнего шкворня:
-отверните гайку 13;
-снимите накладку 12 с прокладкой 11;
-специальным ключом подтяните зажимную втулку 10 до
устранения зазора (предварительно ударив медным молотком
по резьбовому торцу шкворня);
-поворотом ключа на 10-20° дотяните эту втулку, чтобы
создать предварительный натяг вдоль общей оси шкворней;
-установите накладку 12 с прокладкой 11;

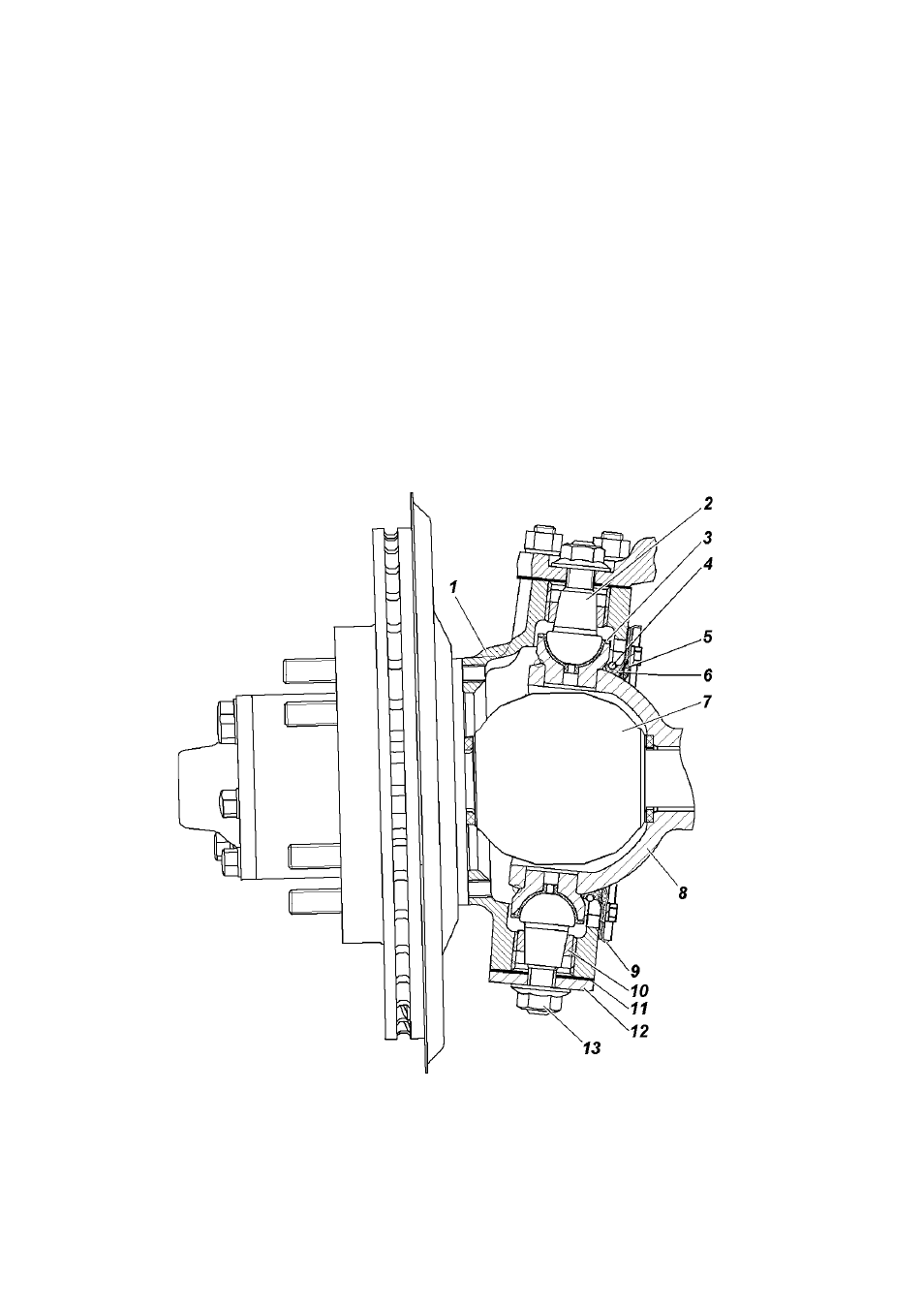

Рис. 9.29. Поворотный кулак и ступица:
1 -корпус поворотного кулака; 2 -шкворень; 3 -вкладыш шкворня;
4 -пружина; 5 -наружное уплотнительное кольцо; 6 -внутреннее уплотни-
тельное кольцо; 7 -шарнир; 8 -шаровая опора; 9 -наружняя обойма
сальника; 10 -втулка зажимная; 11 -прокладка; 12 -накладка; 13 -гайка
