Замену ремня производите в следующей последовательности:
-ослабьте гайку 4;
-поворачивая ролики 3, ослабьте натяжение ремня;
-замените ремень и произведите его натяжение, как
указано выше.
Натяжение ремня 2 (рис. 9.16) привода генератора, насоса
системы охлаждения и ТНВД обеспечивается автоматическим
механизмом натяжения 1. В процессе эксплуатации автома-
тический механизм натяжения не требует обслуживания и
регулировки. Автоматический механизм натяжения позволяет
увеличить срок службы ремня привода агрегатов, подшип-
ников водяного насоса и генератора.
Замену ремня производите в следующей последовательности:
- вставьте шестигранник в гнездо ролика автоматического
механизма натяжения 1;
-поверните рычаг натяжителя, ослабив ремень;
-удерживая рычаг в этом положении, замените ремень.

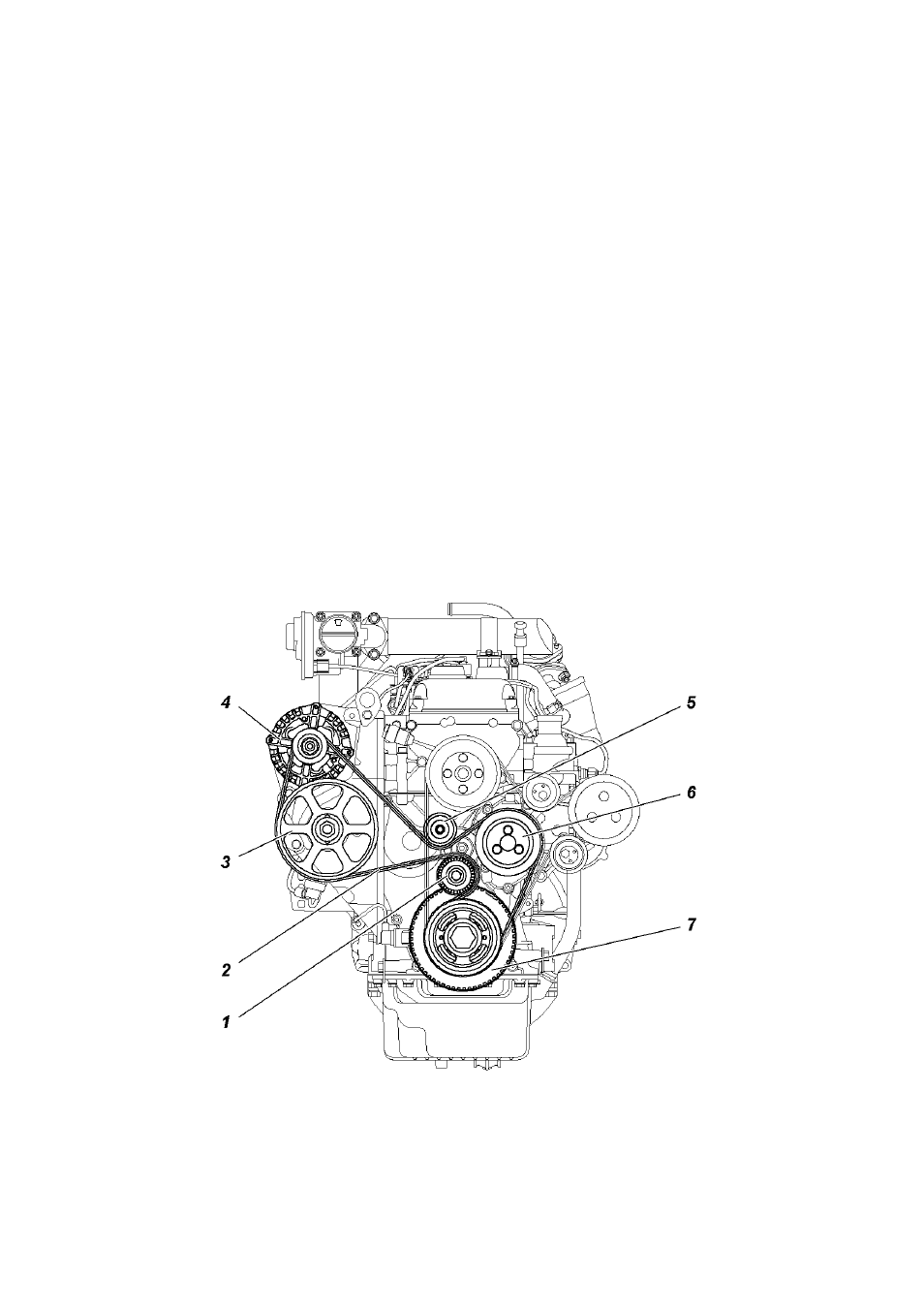

Рис. 9.16. Ремень привода генератора, насоса системы охлаждения и
ТНВД:
1 -автоматический механизм натяжения; 2 -ремень; 3 -шкив ТНВД; 4 -шкив
генератора; 5 -ролик обводной; 6 -шкив водяного насоса; 7 -шкив водяного
насоса
