Введение
2.4
Индикации состояния
2
88
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

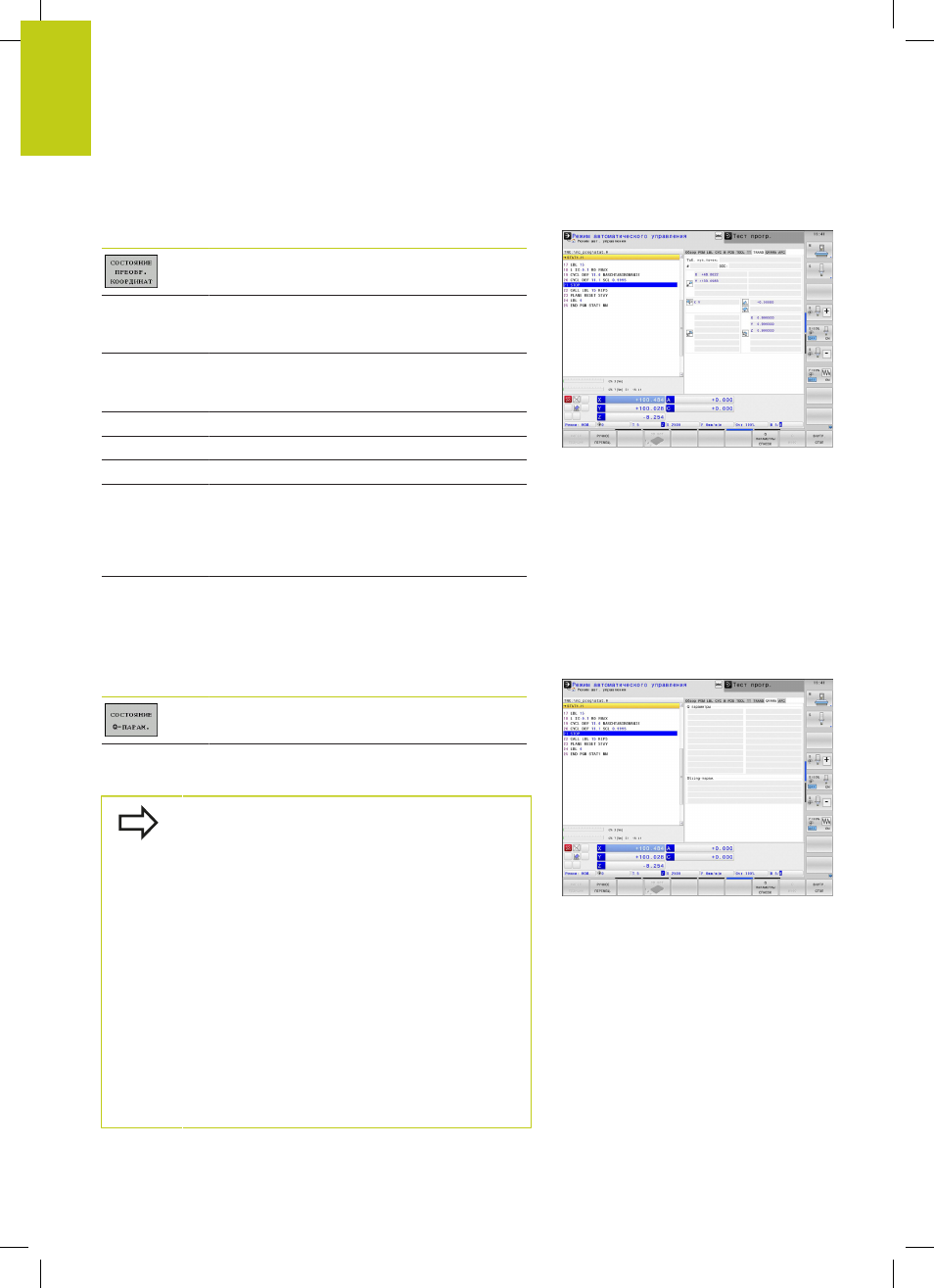

Преобразования координат (закладка TRANS)
Softkey
Значение
Имя активной таблицы нулевых точек
Активный номер нулевой точки (#),
комментарий из активной строки активного
номера нулевой точки (DOC) из цикла 7
Активное смещение нулевой точки (цикл
7); ЧПУ отображает активное смещение
нулевой точки на осях (до 8) осей
Зеркальное отражение оси (цикл 8)
Активный разворот плоскости обработки
Активный угол разворота (цикл 10)
Активный коэффициент масштабирования /
коэффициенты масштабирования (циклы
11 / 26); ЧПУ отображает активный
коэффициент масштабирования в осях (до
6 осей)
Центр центрического растяжения
См. в руководстве пользователя «Циклы», «Циклы
преобразования координат».
Отображение Q-параметра (закладка QPARA)
Softkey
Значение
Отображение текущих значений заданных
Q-параметров
Отображение цепочки символов заданных
строковых параметров
Нажмите клавишу Softkey СПИСОК Q-
ПАРАМЕТРОВ
. ЧПУ откроет всплывающее
окно. Задайте номер параметра для каждого
типа параметра (Q, QL, QR, QS), который вы
желаете котролировать. Отдельные Q-параметры
разделите запятой, Q-параметры, следующие
друг за другом, соедините дефисом, например,
1,3,200-208. Диапазон ввода на один тип
параметра составляет 132 символа.
Индикация в закладке QPARA всегда содержит
восемь разрядов после запятой. Результат
Q1 = COS 89.999 отображает управление в
качесве примера как 0.00001745. Очень большие
и очень маленькие значения управление
отображает в экспоненциальном формате.
Результат Q1 = COS 89.999 * 0.001 управление
отображает как +1.74532925e-08, при этом e-08
соответствует коэффициенту 10
-8
.
