Данные инструмента
5.2
5
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
179

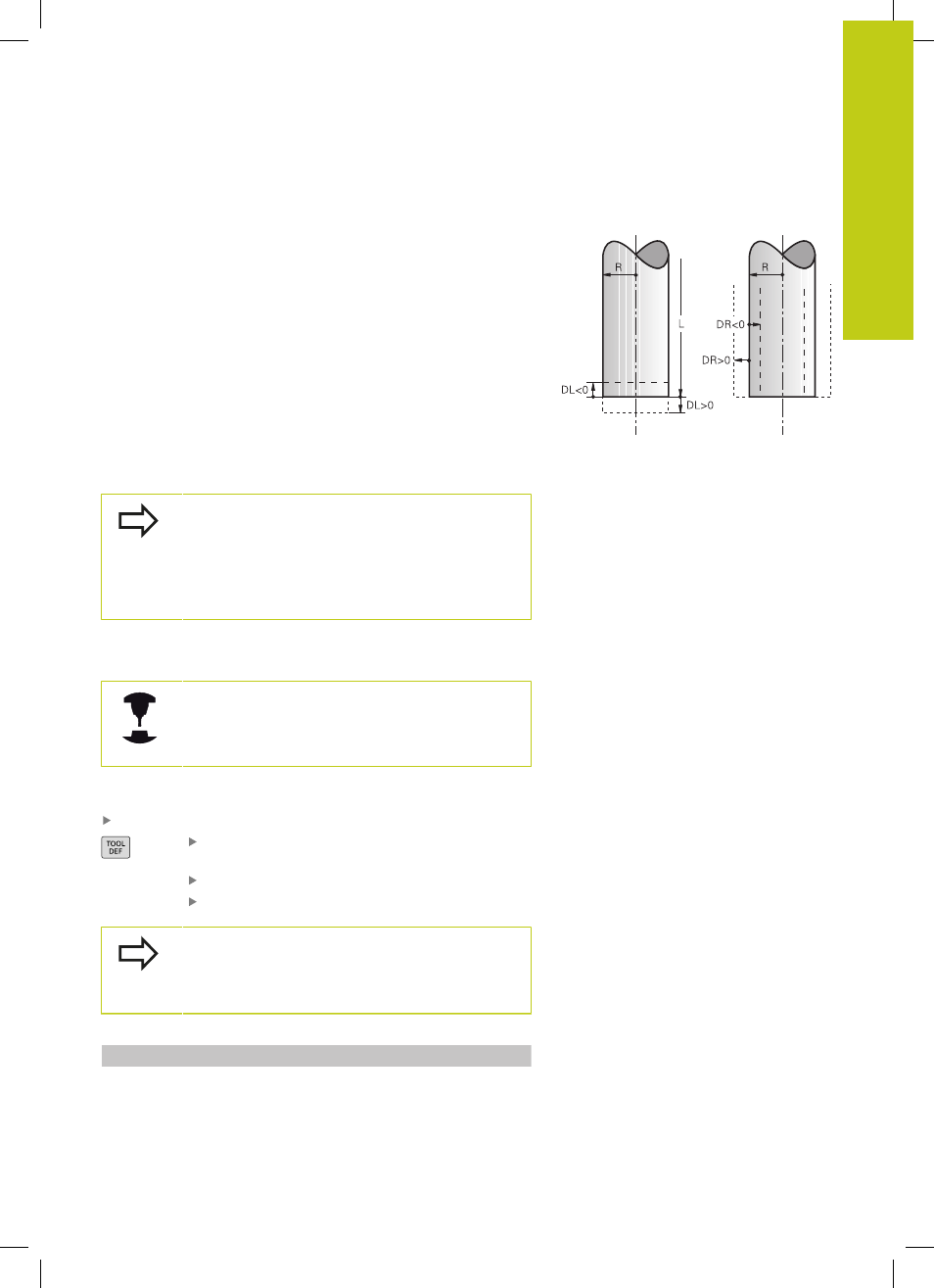

Дельта-значения для длины и радиуса
Дельта-значениями обозначаются отклонения длины и радиуса
инструмента.
Положительное дельта-значение представляет собой припуск
(DL, DR, DR2>0). При обработке с припуском значение для него
вводится при программировании вызова инструмента в TOOL
CALL
ein.
Отрицательное дельта-значение означает нижний предел
допуска (DL, DR, DR2<0). Нижний предел допуска вводится в
таблицу инструмента для расчета износа инструмента.
Дельта-значения вводятся в виде числовых значений, в кадре
TOOL CALL
эти значения можно задать также при помощи Q-
параметра.
Диапазон ввода: допускаются дельта-значения не более
± 99,999 мм.
Дельта-значения из таблицы инструментов
влияют на графическое отображение
моделирования износа.
Дельта-значения из кадра TOOL CALL влияют на
индикацию положения относительно параметра
станка progToolCallDL.
Ввод данных инструмента в программу
Производитель станка определяет диапазон
функции TOOL DEF. Следуйте указаниям
инструкции по обслуживанию станка!
Номер, длина и радиус для определенного инструмента
задаются в программе обработки один раз в кадре TOOL DEF:
Выбор определения инструмента: нажмите кнопку TOOL DEF
Номер инструмента
: обозначьте инструмент с
присвоив ему уникальный номер
Длина инструмента
: поправка на длину
Радиус инструмента
: поправка на радиус
В режиме диалогового окна значения длины и
радиуса можно ввести непосредственно в поле
диалога: нажмите желаемую клавишу Softkey для
оси.
Пример:
4 TOOL DEF 5 L+10 R+5
