Графики 17.1
17
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
619

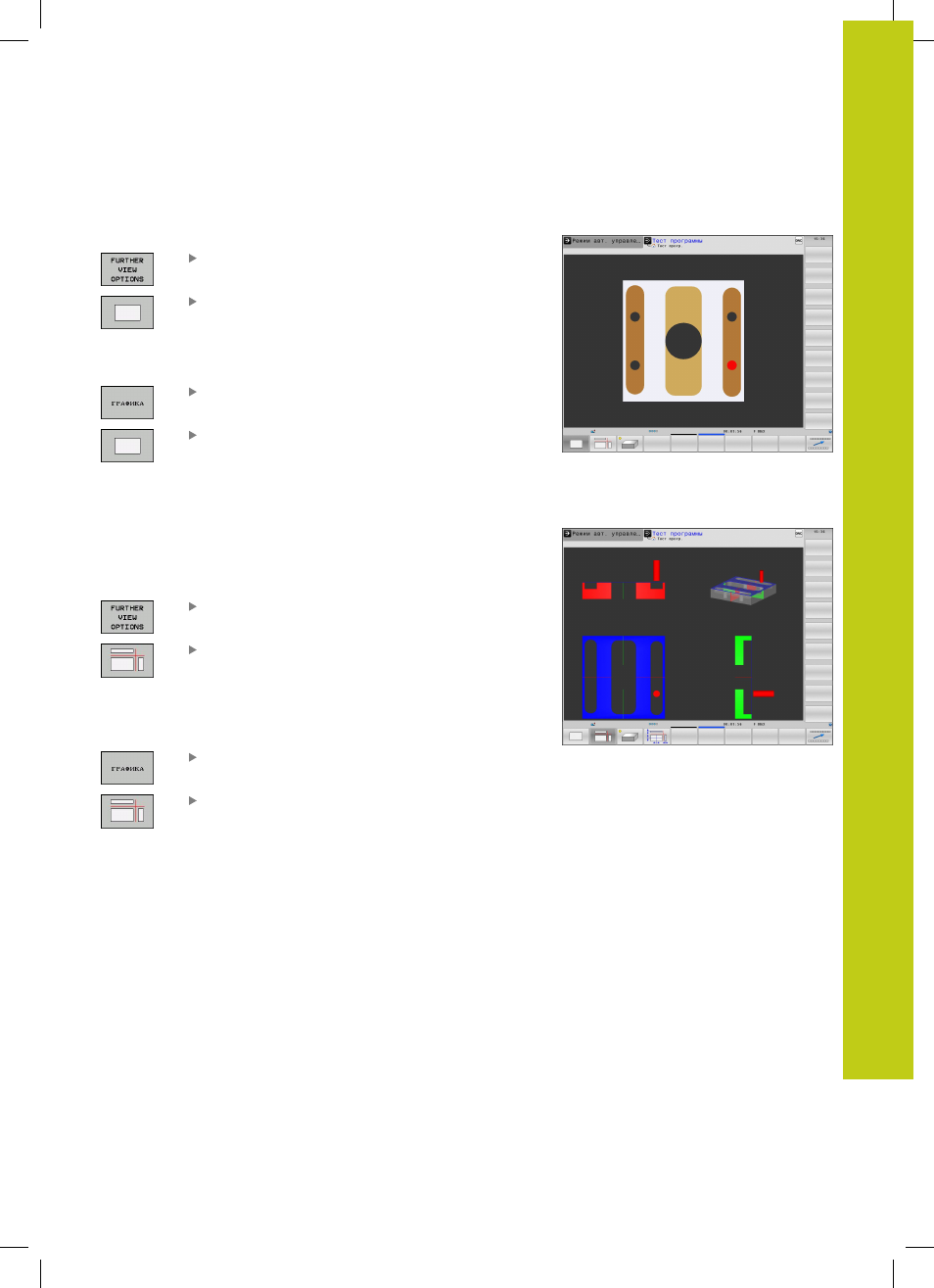

Вид сверху
Выбор вида сверху в режиме работы Тест программы:
Нажать Softkey FURTHER VIEW OPTIONS
Нажмите Softkey "Вид сверху"
Выбор вида сверху в режимах работы покадровая отработка
программы
и автоматический режим работы:
Нажмите Softkey ГРАФИКА
Нажмите Softkey "Вид сверху"
Изображение в 3 плоскостях
На рисунке показаны три плоскости сечения и одна 3D-модель,
как на техническом чертеже.
Отображение в трех плоскостях в режиме работы тест
программы
:
Нажать Softkey FURTHER VIEW OPTIONS
Нажмите клавишу Softkey "Изображение в 3
плоскостях"
Выбор отображения в трех плоскостях в режимах работы
покадровая отработка программы
и автоматический режим
работы
:
Нажать Softkey FURTHER VIEW OPTIONS
Нажмите клавишу Softkey "Изображение в 3
плоскостях"
