Движение по траектории – декартовы координаты
6.4
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
235

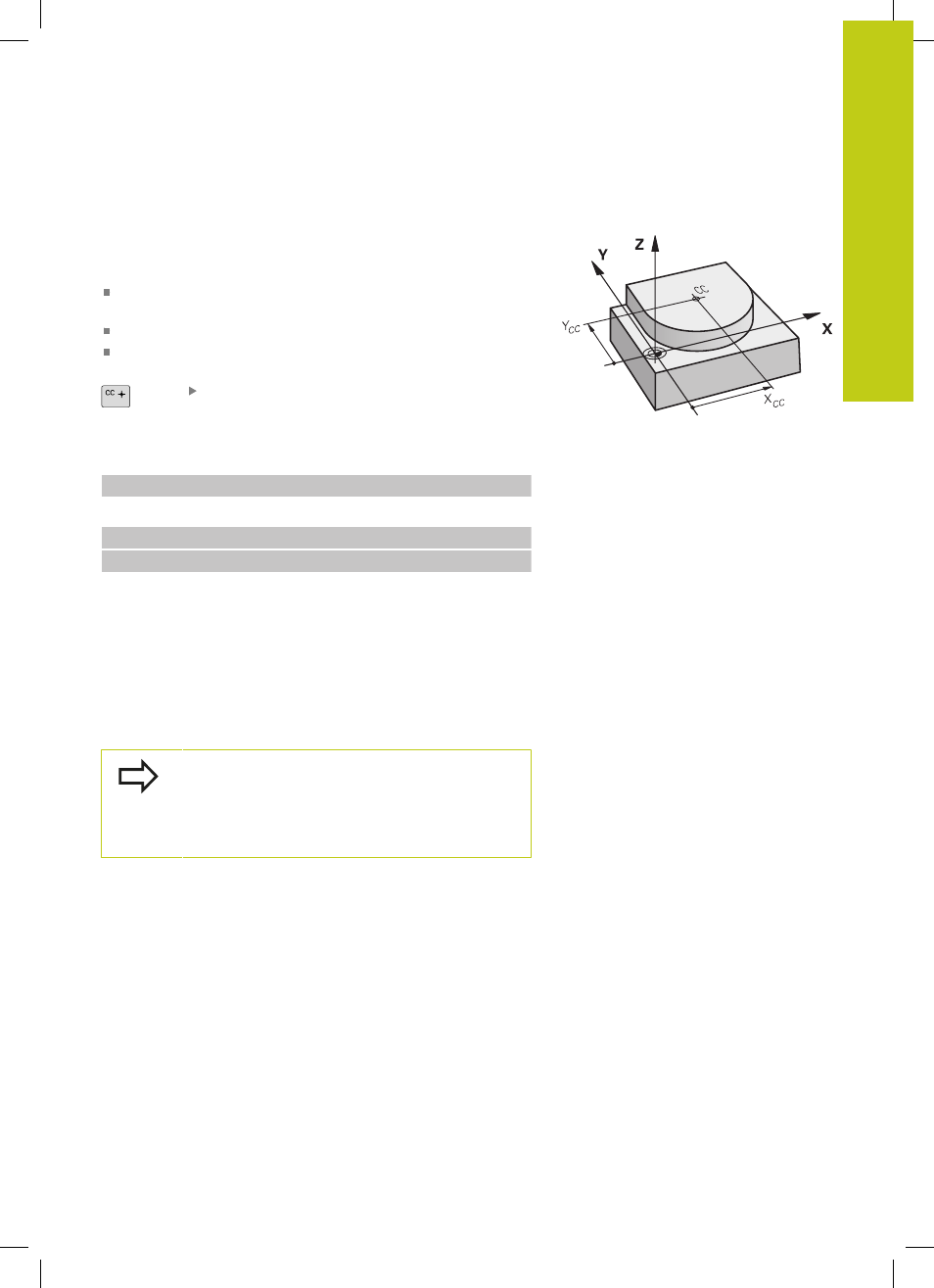

Центр окружности CC
Центр окружности задается для круговых траекторий,
программируемых с помощью клавиши C (круговая траектория
C), . Для этого
следует ввести декартовы координаты центра окружности на
плоскости обработки или
назначить последнюю запрограммированную позицию, или
назначить координаты клавишей "НАЗНАЧЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ
"
Ввод координат для центра окружности или для
того, чтобы присвоить последнюю вводившуюся
позицию: введите без координат
Примеры NC-кадров
5 CC X+25 Y+25
или
10 L X+25 Y+25
11 CC
Строки программы 11 и не относятся к рисунку.
Срок действия
Координаты центра окружности сохраняются до того момента,
когда будет запрограммирован новый центр окружности.
Инкрементный ввод центра окружности
Координата центра окружности, введенная в приращениях,
всегда соотносится с последней запрограммированной
позицией инструмента.
С помощью CC обозначается позиция в качестве
центра окружности: инструмент не перемещается
на эту позицию.
Центр окружности является одновременно
полюсом для полярных координат.
