Движения по траектории – Программирование cвободного
контура FK
6.6
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
261

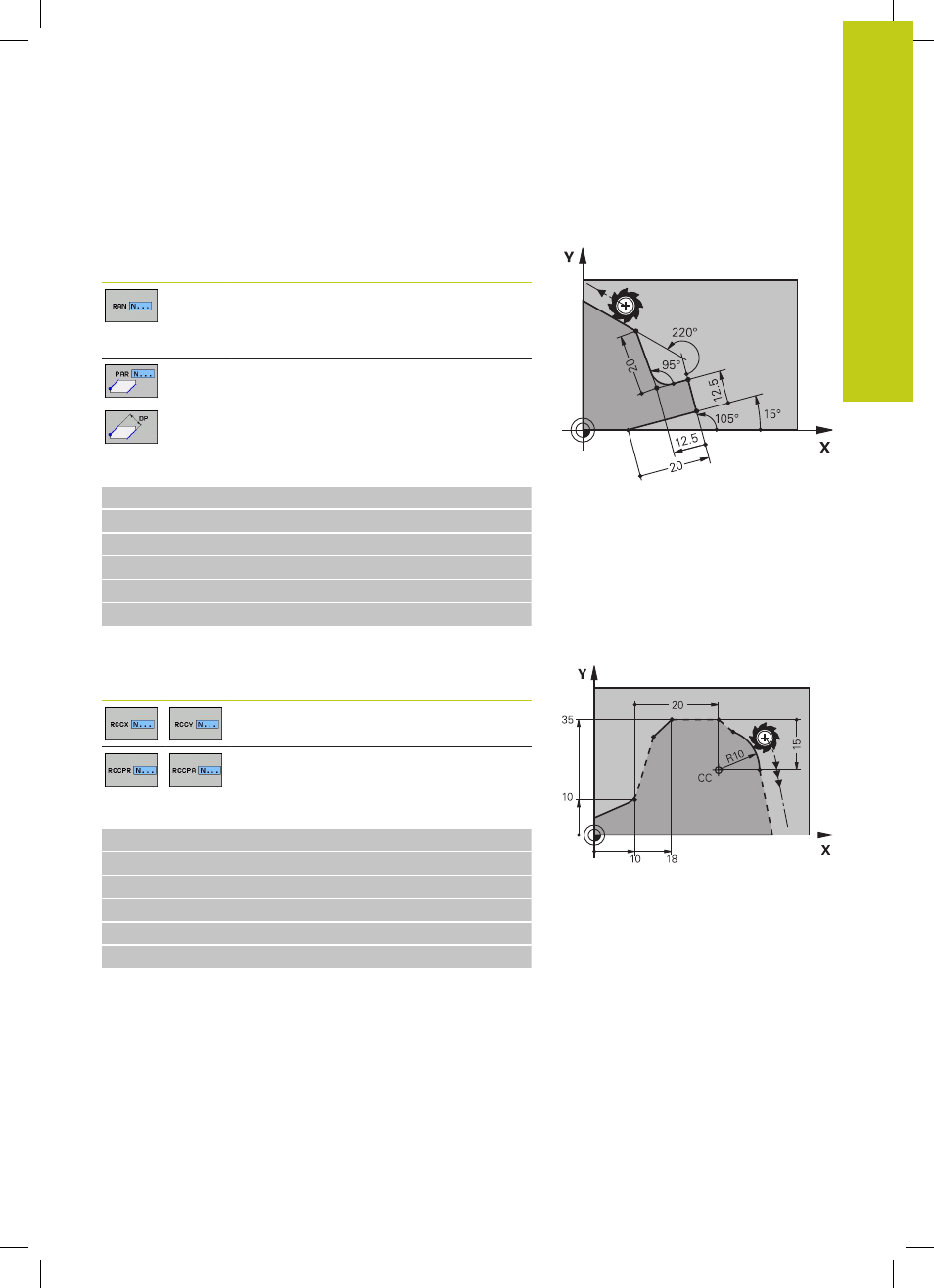

сылка на кадр N: направление и расстояние между
элементами контура
Экранная
клавиша
Известные данные
Угол между прямой и другим элементом
контура или между входной касательной
к дуге окружности и другим элементом
контура
Прямая, параллельная другому элементу
контура
Расстояние от прямой до параллельного
элемента контура
Примеры NC-кадров
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Ссылка на кадр N: Центр окружности CC
Экранная
клавиша
Известные данные
Декартовы координаты центра
окружности относительно кадра N
Полярные координаты центра
окружности относительно кадра N
Примеры NC-кадров
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
