Программирование: подпрограммы и повторы частей программ
8.6
Примеры программирования
8
304
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

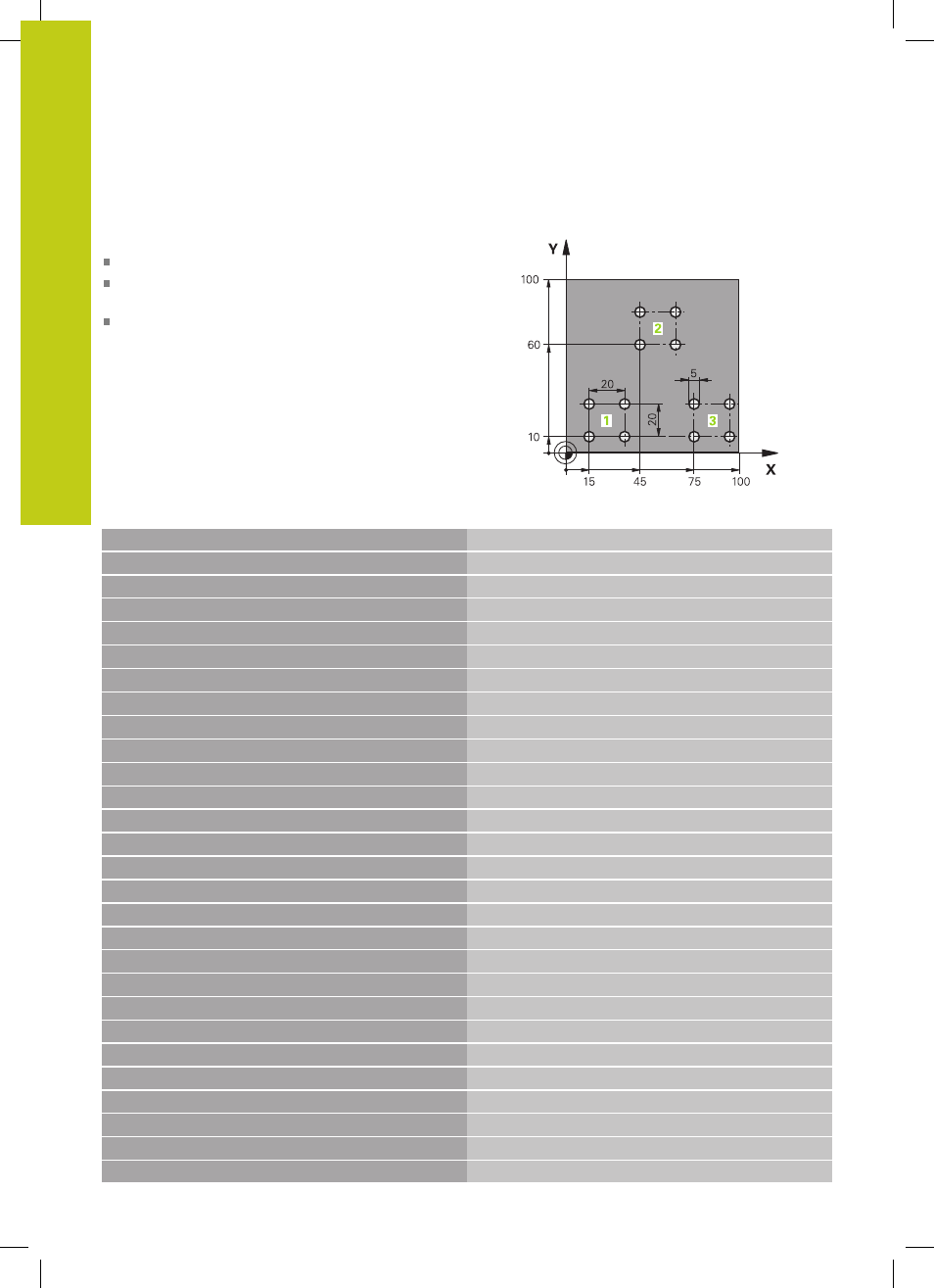

Пример: группы отверстий
Работа программы:
Подвод к группам отверстий в главной программе
Вызов группы отверстий (подпрограмма 1) в
главной программе
Один раз запрограммируйте группу отверстий в
подпрограмме 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Вызов инструмента
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 200 СВЕРЛЕНИЕ
Определение цикла "Сверление"
Q200=2
;BEZOPASN.RASSTOYANIE
Q201=-10
;GLUBINA
Q206=250
;PODACHA NA WREZANJE
Q202=5
;GLUBINA WREZANJA
Q210=0
;WYDER. WREMENI WWER.
Q203=+0
;KOORD. POVERHNOSTI
Q204=10
;2-YE BEZOP.RASSTOJ.
Q211=0.25
;WYDER.WREMENI WNIZU
Q395=0
;DEPTH REFERENCE
6 L X+15 Y+10 R0 FMAX M3
Подвод к точке старта группы отверстий 1
7 CALL LBL 1
Вызов подпрограммы для группы отверстий
8 L X+45 Y+60 R0 FMAX
Подвод к точке старта группы отверстий 2
9 CALL LBL 1
Вызов подпрограммы для группы отверстий
10 L X+75 Y+10 R0 FMAX
Подвод к точке старта группы отверстий 3
11 CALL LBL 1
Вызов подпрограммы для группы отверстий
12 L Z+250 R0 FMAX M2
Конец главной программы
13 LBL 1
Начало подпрограммы 1: группа отверстий
14 CYCL CALL
Отверстие 1
15 L IX+20 R0 FMAX M99
Подвод к 2-му отверстию, вызов цикла
16 L IY+20 R0 FMAX M99
Подвод к 3-му отверстию, вызов цикла
17 L IX-20 R0 FMAX M99
Подвод к 4-му отверстию, вызов цикла
18 LBL 0
Конец подпрограммы 1
