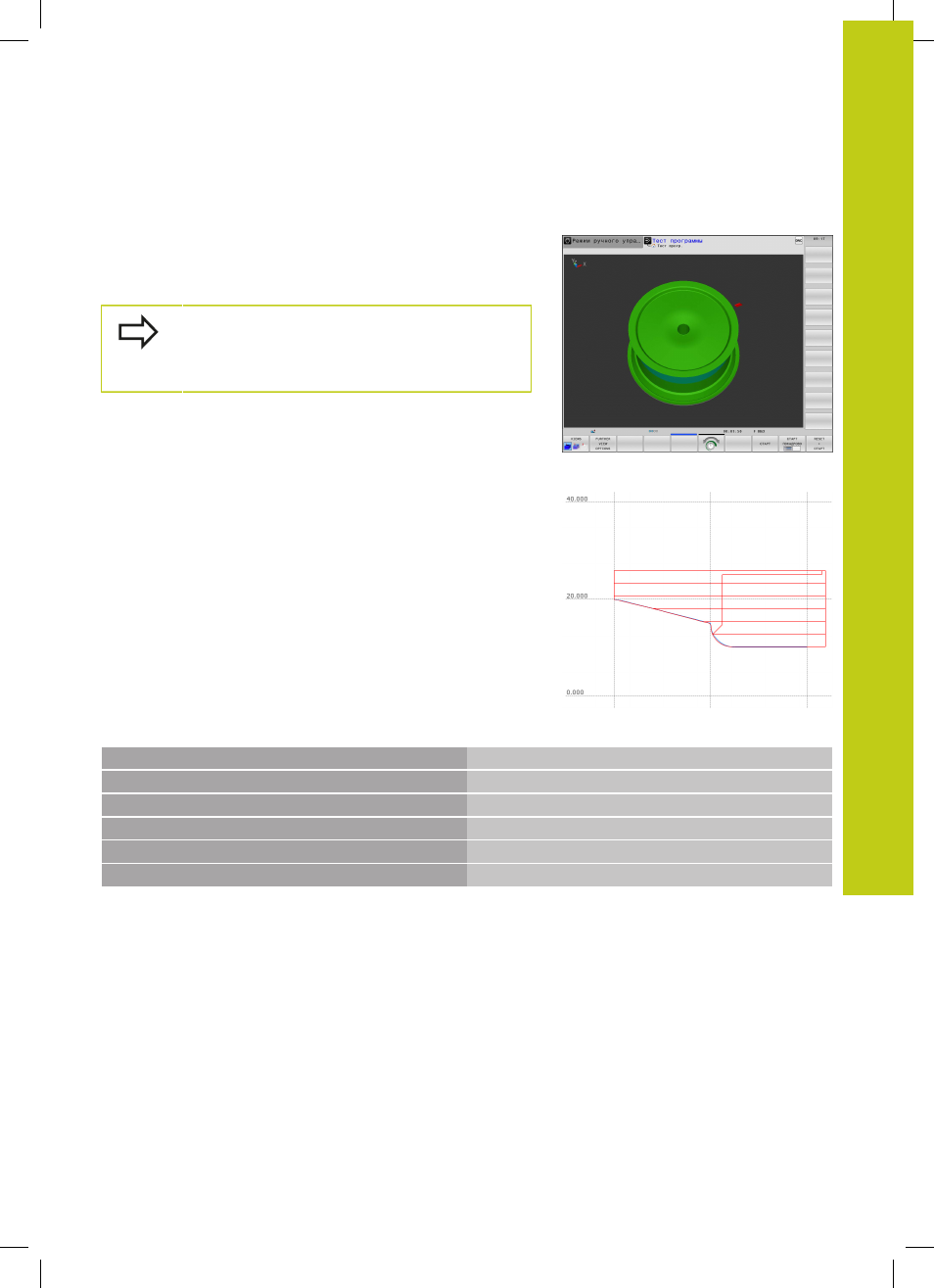

Графическое представление токарной обработки
Программирование токарной обработки выполняется в режиме
работы Тестирование программы Условием для этого
является определение заготовки, пригодное для токарной
обработки и опция номер #20.
Отображаемое время обработки программ при
помощи Токарная обработка/Фрезерование
в режиме модуляции не соответствует
фактическому времени обработки.
Графическое отображение в режиме программирования
Токарную обработку можно также моделировать графически
при помощи линейной графики в режиме работы
Программирование
. Для отображения движений перемещения
в режиме работы Программирование измените вид
дисплея при помощи клавиш Softkey, смотри "Графическое
воспроизведение существующей программы", Стр. 159.
При вращении стандартная конфигурация осей настроена
таким образом, что X-координаты описывают диаметр
заготовки, а Z-координаты - продольную позицию.
Даже если токарная обработка выполняется в двухмерной
плоскости (координаты X и Z), для обработки прямоугольных
заготовок в определении заготовки неободимо учитывать
значения Y.
Синтаксис NC
0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1Y X+0 Y-1 Z-50
Определение заготовки
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12
вызовом инструмента
4 M140 MB MAX
Отвод инструмента
5 FUNCTION MODE TURN
Активация режима точения
