Вход в контур и выход из контура
6.3
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
221
Конечная точка
Условия для выбора конечной точки:
Подвод без опасности столкновения
Вблизи последней точки контура
Вероятность повреждения контура исключается:
оптимальная конечная точка лежит на продолжении
траектории инструмента для обработки последнего
элемента контура

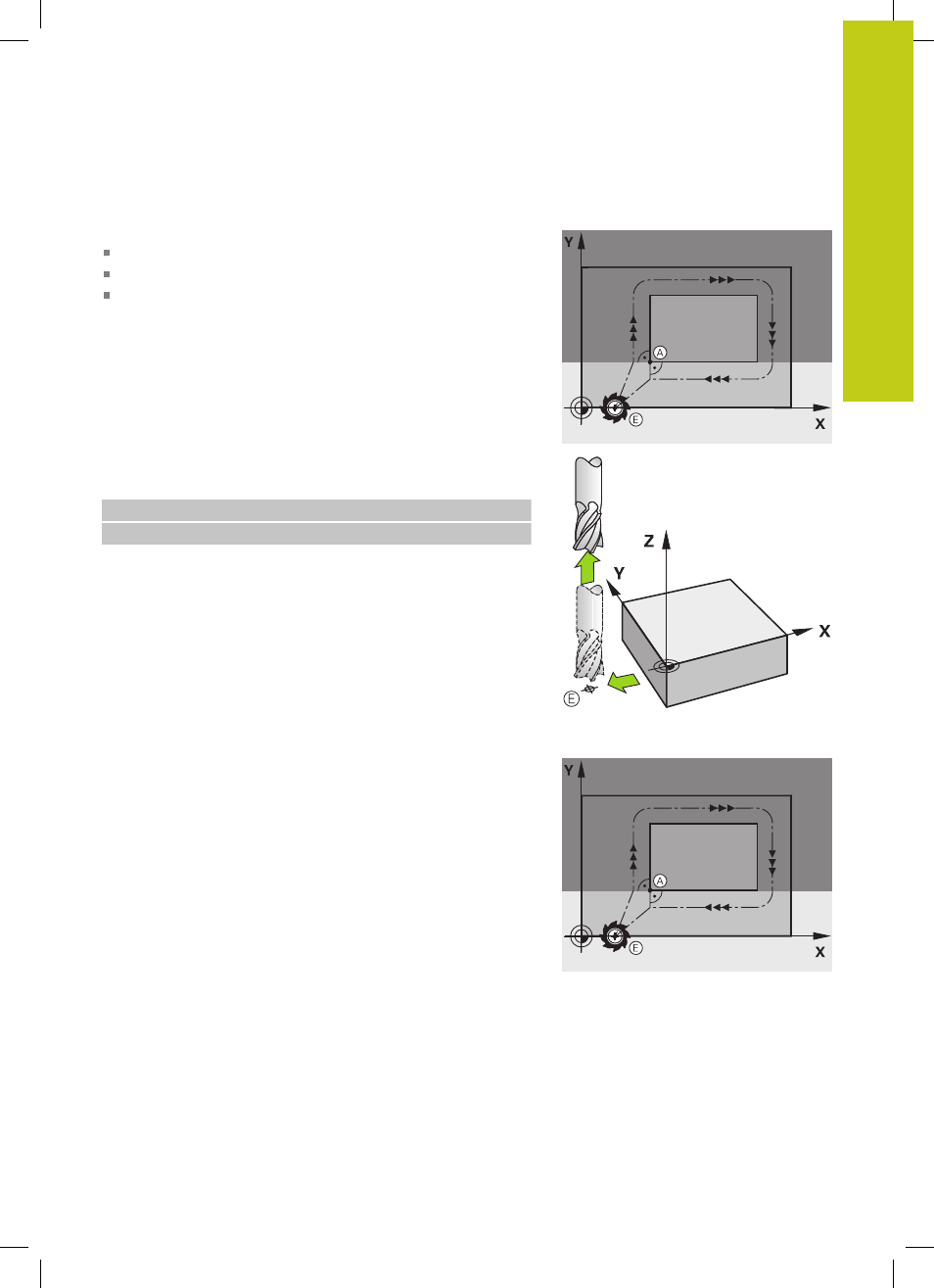

Пример на рисунке справа:
при подводе к конечной точке контур повреждается, если
конечная точка задана в темно-серой области.
Выход из конечной точки по оси шпинделя:
при выходе из конечной точки ось шпинделя следует
программировать отдельно. См. рисунок справа в центре.
NС-Кадры
50 L X+60 Y+70 R0 F700
51 L Z+250 R0 FMAX
Общая точка старта и конечная точка
Для получения общей точки старта и конечной точки не следует
программировать поправку на радиус.
Вероятность повреждения контура исключается: оптимальная
точка старта лежит между продолжениями траекторий
инструментов для обработки первого и последнего элементов
контура.
Пример на рисунке справа:
если конечная точка задана в темно-серой области, при
подводе или отводе от контура контур повреждается.
