7.2 Просмотрщик CAD
Применение
С помощью новой функции вы можете открывать стандартные
форматы данных САПР непосредственно в системе ЧПУ.
Cистема ЧПУ поддерживает следующие форматы данных:
Файлы Тип
Файлы STEP .STP и .STEP
Файлы IGES .IGS и .IGES
Файлы DFX .DXF
Выбор выполняется с помощью управления файлами системы
ЧПУ, аналогично выбору NC-программ. Благодаря этому можно
быстро и просто проверить неточности непосредственно в
модели.
Точку привязки можно расположить в любом месте модели. Это
позволяет отобразить координаты выбранных точек.

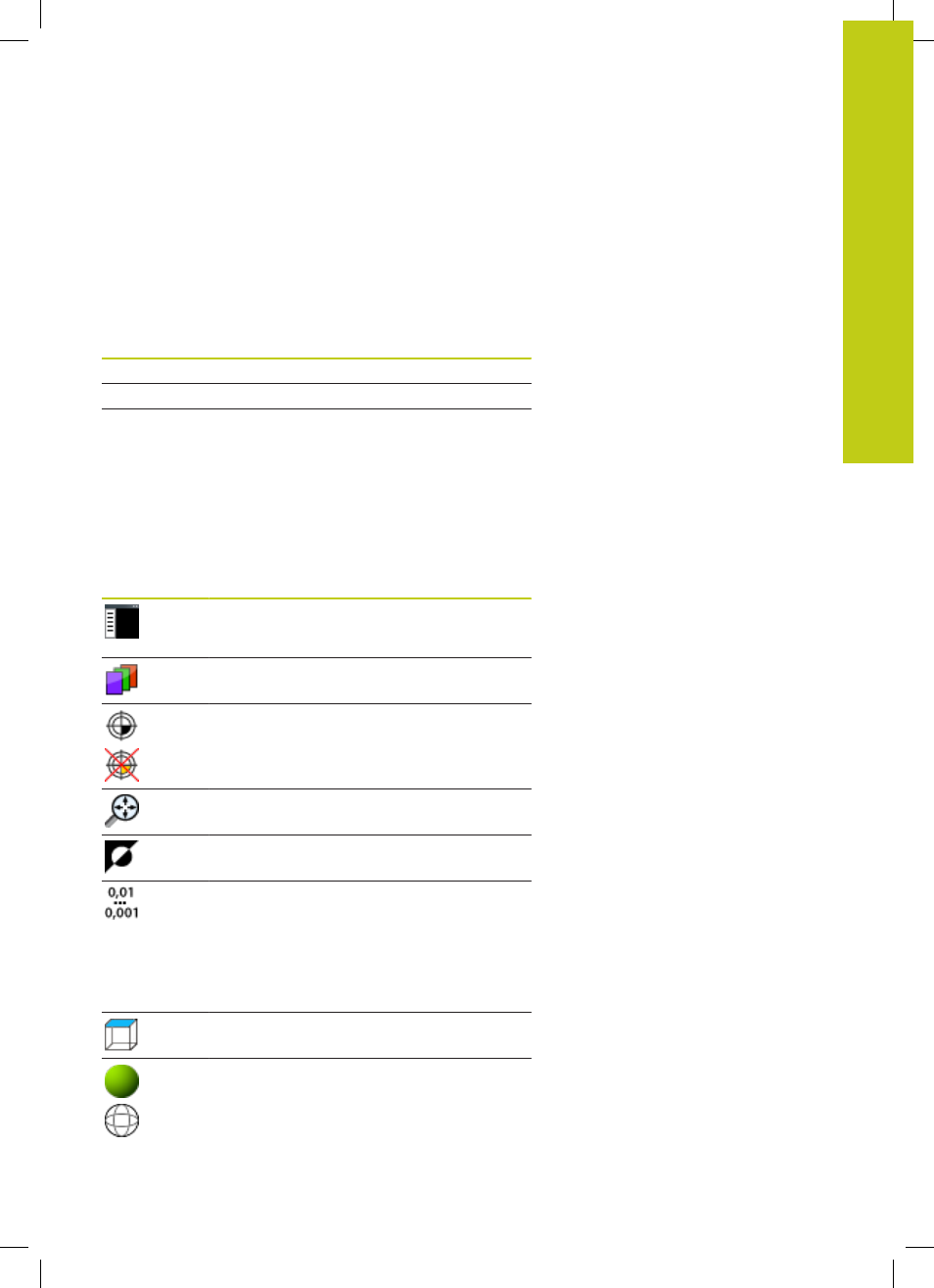

Предусмотрены следующие значки:
Иконка Настройка
Показать или скрыть окно просмотра
списков, чтобы увеличить размер
графического окна
Отображение слоев
Установить точку привязки или удалить
установленную точку привязки
Масштабирование изображения до
предельного размера
Переключение фона (черный или белый)
Настройка разрешения: Разрешение
определяет, сколько разрядов после
запятой должно быть в программе контура,
составляемой системой ЧПУ.
Базовая настройка: 4 разряда после запятой
для мм и 5 разрядов после запятой для
дюймов
Переключение проекций чертежа
например, Сверху
Активировать выбор каркасной модели или
переходы тонов
