Инструменты в режиме точения (номер опции #50) 14.4
14
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
521

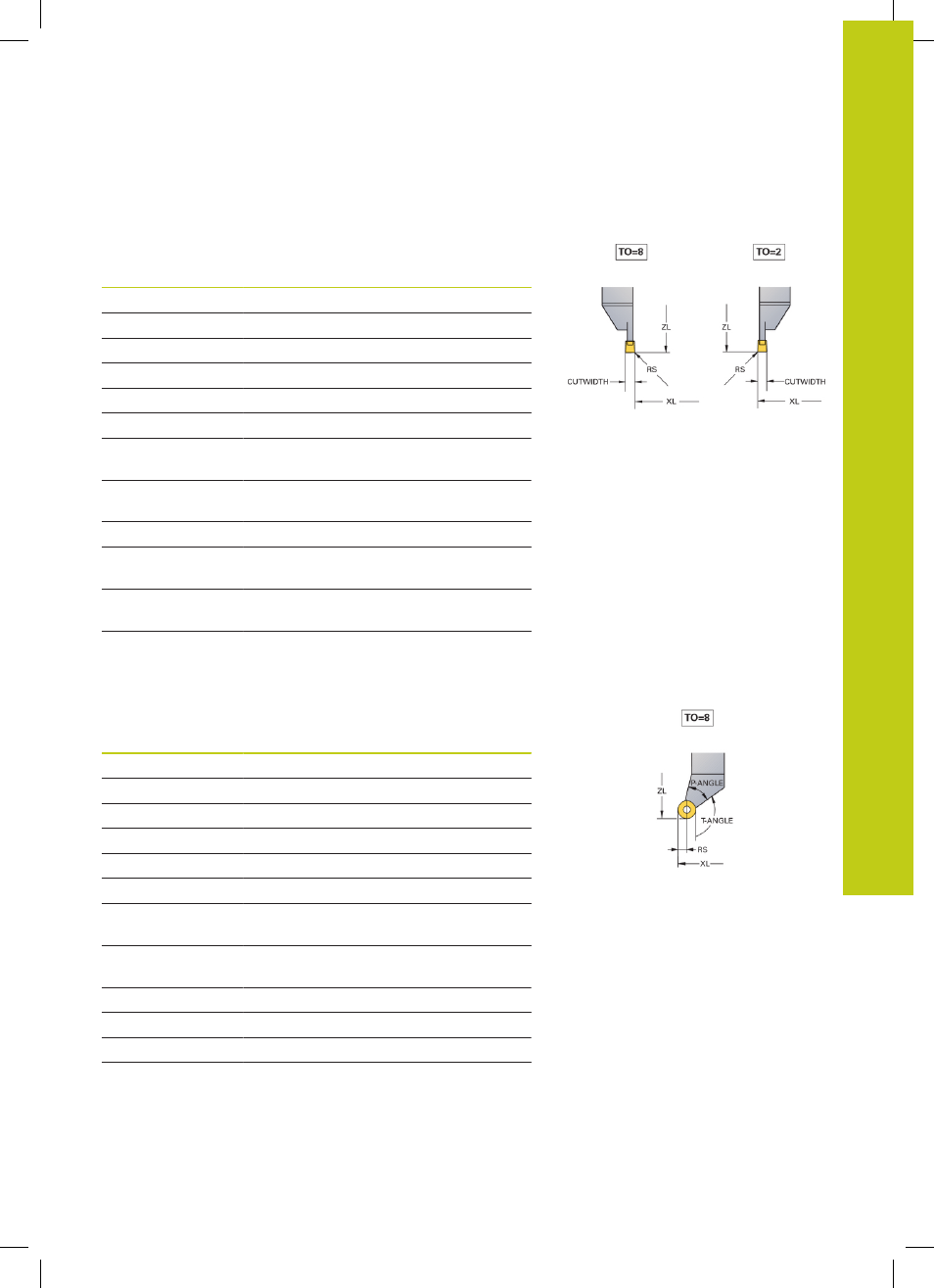

Данные для прорезного токарного инструмента
Необходимые и опциональные данные для прорезного
токарного инструмента
Элемент ввода
Применение
Ввод
ZL
Длина инструмента 1
Необходимо
XL
Длина инструмента 2
Необходимо
YL
Длина инструмента 3
Опция
DZL
Коррекция износа ZL
Опция
DXL
Коррекция износа XL
Опционально
DYL
Коррекция на износ YL
Опция
RS
Радиус режущей
кромки
Необходимо
TO
ориентация
инструмента
Необходимо
ORI
Угол ориентации
Необходимо
CUTLENGTH
Длина реж. кромки
прорезного инстр.
Необходимо
CUTWIDTH
Ширина прорезного
инструмента
Необходимо
TYPE
Тип инструмента
Необходимо
Данные для грибообразного инструмента
Необходимые и опциональные данные для
грибообразного инструмента
Элемент ввода
Применение
Ввод
ZL
Длина инструмента 1
Необходимо
XL
Длина инструмента 2
Необходимо
YL
Длина инструмента 3
Опция
DZL
Коррекция износа ZL
Опция
DXL
Коррекция износа XL
Опционально
DYL
Коррекция на износ YL
Опция
RS
Радиус режущей
кромки
Необходимо
TO
ориентация
инструмента
Необходимо
ORI
Угол ориентации
Необходимо
T-ANGLE
Установочный угол
Необходимо
P-ANGLE
Угол при вершине
Необходимо
TYPE
Тип инструмента
Необходимо
