Программирование: токарная обработка
14.4 Инструменты в режиме точения (номер опции #50)
14
520
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

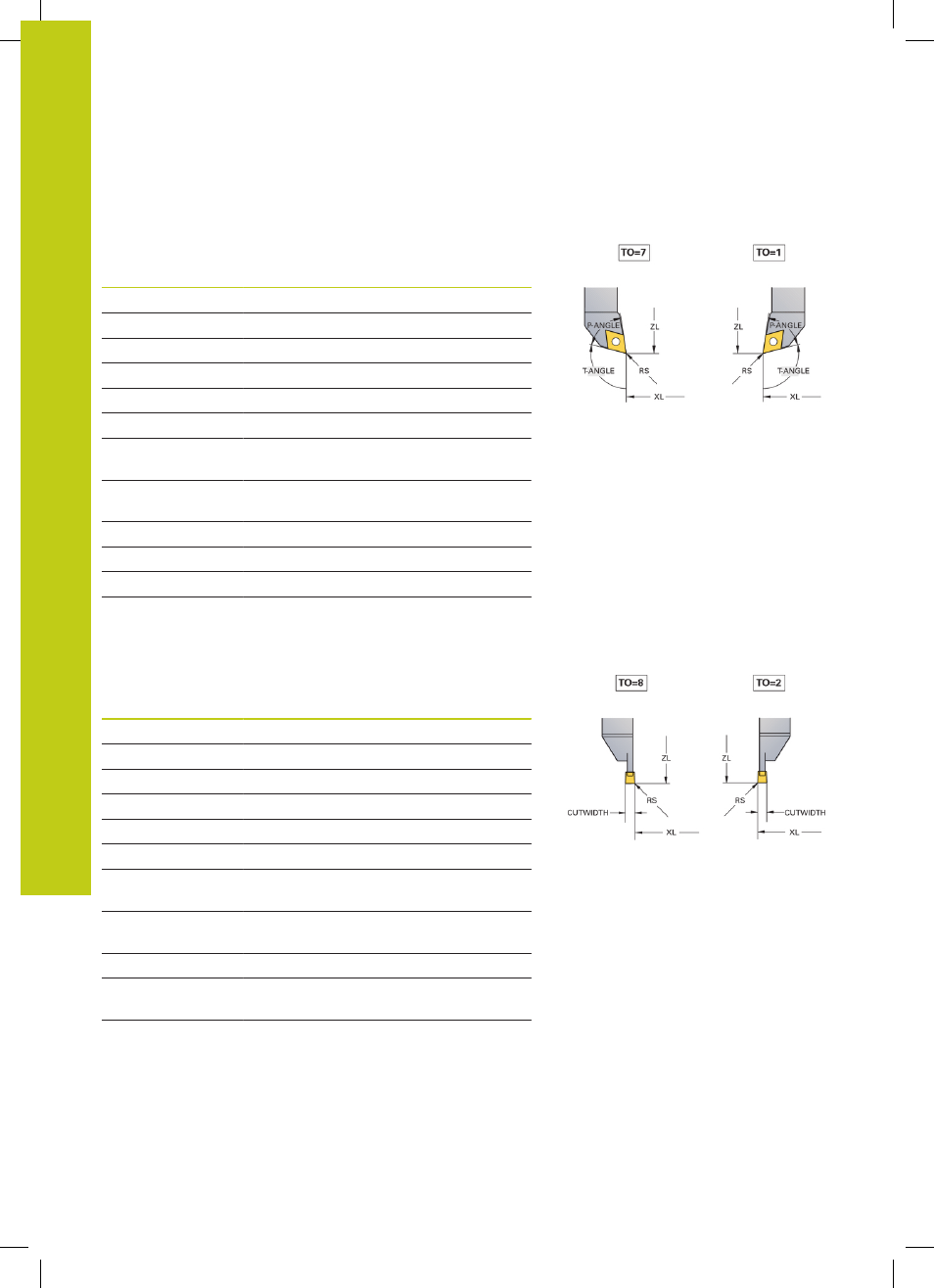

Данные инструмента для токарного резца
Необходимые и опциональные данные инструмента для
токарного резца
Элемент ввода
Применение
Ввод
ZL
Длина инструмента 1
Необходимо
XL
Длина инструмента 2
Необходимо
XL
Длина инструмента 3
Опция
DZL
Коррекция износа ZL
Опция
DXL
Коррекция износа XL
Опционально
DYL
Коррекция на износ YL
Опция
RS
Радиус режущей
кромки
Необходимо
TO
ориентация
инструмента
Необходимо
ORI
Угол ориентации
Необходимо
T-ANGLE
Установочный угол
Необходимо
P-ANGLE
Угол при вершине
Необходимо
TYPE
Тип инструмента
Необходимо
Данные для прорезного инструмента
Необходимые и опциональные данные для прорезного
инструмента
Элемент ввода
Применение
Ввод
ZL
Длина инструмента 1
Необходимо
XL
Длина инструмента 2
Необходимо
YL
Длина инструмента 3
Опция
DZL
Коррекция износа ZL
Опция
DXL
Коррекция износа XL
Опционально
DYL
Коррекция на износ YL
Опция
RS
Радиус режущей
кромки
Необходимо
TO
ориентация
инструмента
Необходимо
ORI
Угол ориентации
Необходимо
CUTWIDTH
Ширина прорезного
инструмента
Необходимо
TYPE
Тип инструмента
Необходимо
