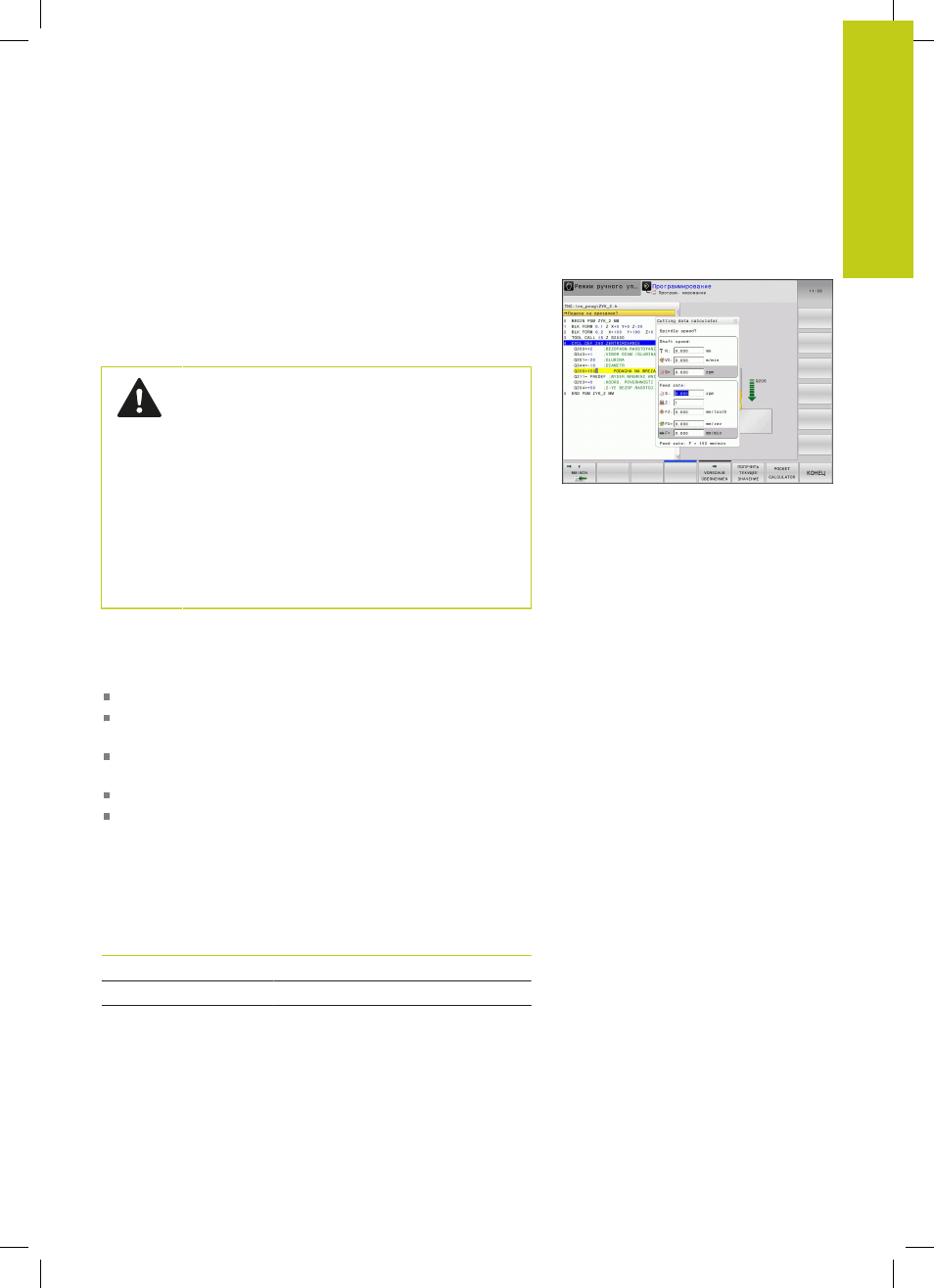

Средство расчета данных резания
4.5
4
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
155
4.5
Средство расчета данных резания
Применение
С помощью средства расчета данных резания можно
рассчитать скорость вращения шпинделя и подачу для
процесса обработки. Затем вы можете записать рассчитанные
значения в NC-программе в открытом диалоге подачи или
скорости вращения.
С помощью средства расчета данных
резания невозможно провести вычисление
данных резания в режиме точения, поскольку
информация о подаче и скорости вращения
в режиме точения и в режиме фрезерования
различаются. Во время точения подача как
правило определяется в расчете миллиметр на
количество оборотов (мм/об) (M136), а средство
расчета данных резания расчитывает подачу
в миллиметрах в минуту(мм/мин). Кроме того,
в программе расчета данных резания радиус
относится к инструменту, но при обработке
точением требуется диаметр заготовки.
Для открытия программы расчета данных резания нажмите
клавишу Softkey СР-ВО РАСЧ. ДАННЫХ РЕЗАНИЯ. Система
ЧПУ отобразит клавишу Softkey, если выполнить следующие
действия:
открыть калькулятор (клавиша CALC)
открыть диалоговое поле для ввода скорости вращения в
кадре TOOL CALL
открыть диалоговое поле для ввода подачи в кадры
перемещения или циклы
ввести подачу в ручном режиме (Softkey F)
ввести скорость вращения шпинделя в ручном режиме
(Softkey S)
В зависимости от того, рассчитываете вы скорость вращения
или подачу, программа для вычисления данных резания
отображается с разными полями ввода:
Окно для расчета скорости вращения:
Кодовая буква
Значение
R:
Радиус инструмента (мм)
VC:
Скорость резания (м/мин)
S=
Результат для частоты вращения
шпинделя (об/мин)
