Программирование: передача данных из файлов САПР
7.3 DXF-конвертер (номер опции #42)
7
278
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Информация об элементах
Система ЧПУ показывает в окне информации об элементах,
расстояние от выбранной точки привязки до нулевой точки
чертежа.

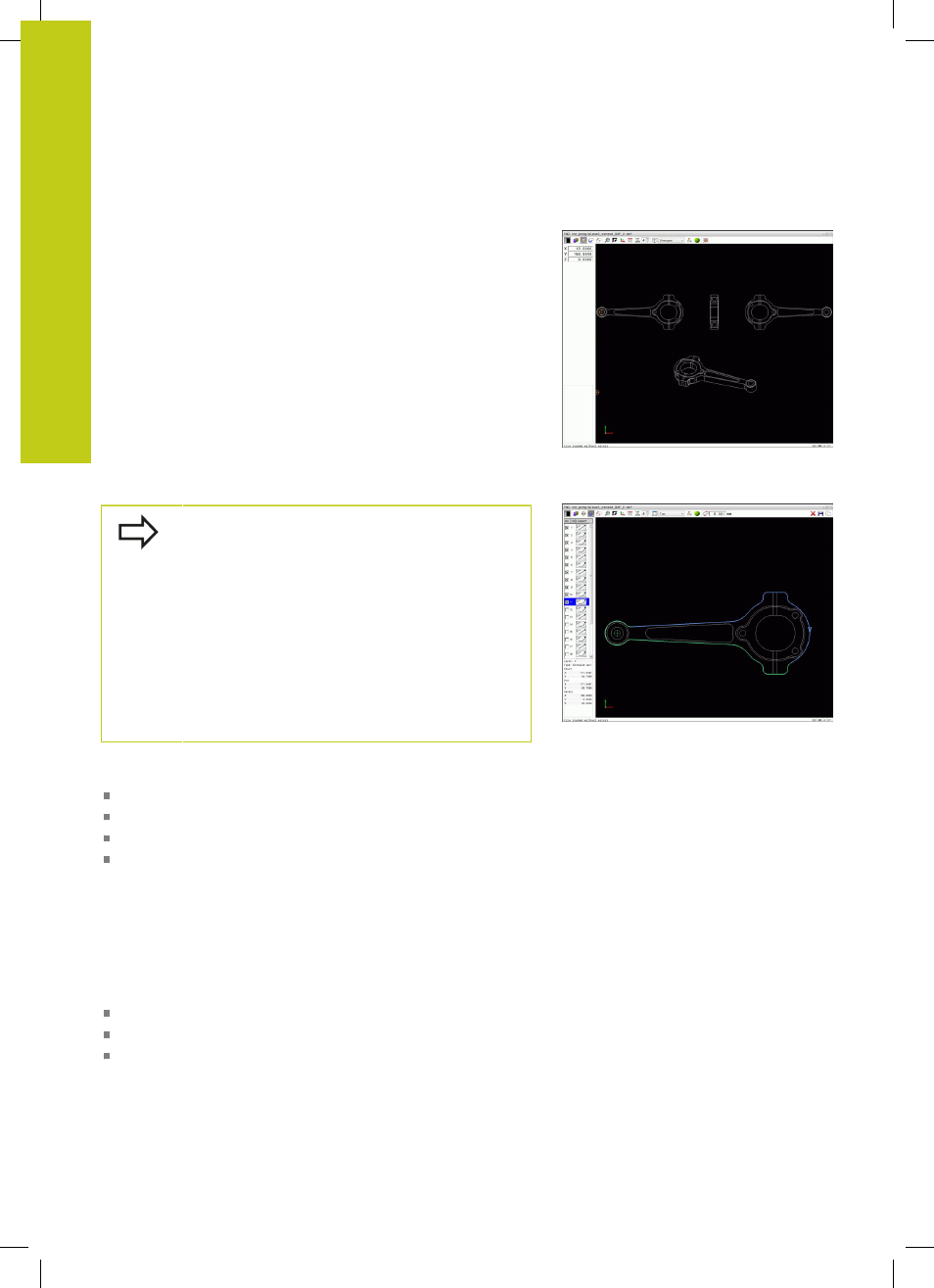

Выбор и сохранение контура
Для выбора контура следует воспользоваться
сенсорной панелью Touch-Pad на клавиатуре ЧПУ
или подключенной через USB-порт мышью.
Установите направление обхода при выборе
контура так, чтобы оно совпадало с желаемым
направлением обработки.
Первый элемент контура следует выбрать так,
чтобы исключить возможность столкновения при
подводе инструмента.
Если требуется расположить элементы контура
очень близко друг к другу, воспользуйтесь
функцией масштабирования.
В качестве контура можно выбирать следующие элементы
DXF:
LINE (прямая)
CIRCLE (полный круг)
ARC (сегмент окружности)
POLYLINE (ломаная линия)
Эллипсы и сплайны можно использовать для точек
пересечения, но невозможно выбрать. Если выбрать эллипсы
или сплайны, они будут выделены красным цветом.
Информация об элементах
Система ЧПУ отображает в окне информации об элементах
различные данные элемента контура, который был выбран
последним в окне списков или в оке графики щелчком мыши.
Слой : показывает, на каком уровне вы находитесь
Тип : показывает тип элемента, например, линия
Координаты : показывают начальную и конечную точку
элемента и возможно, центр окружности и радиус
