Программирование и отработка простых программ 16.1
16
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
607
Пример 1

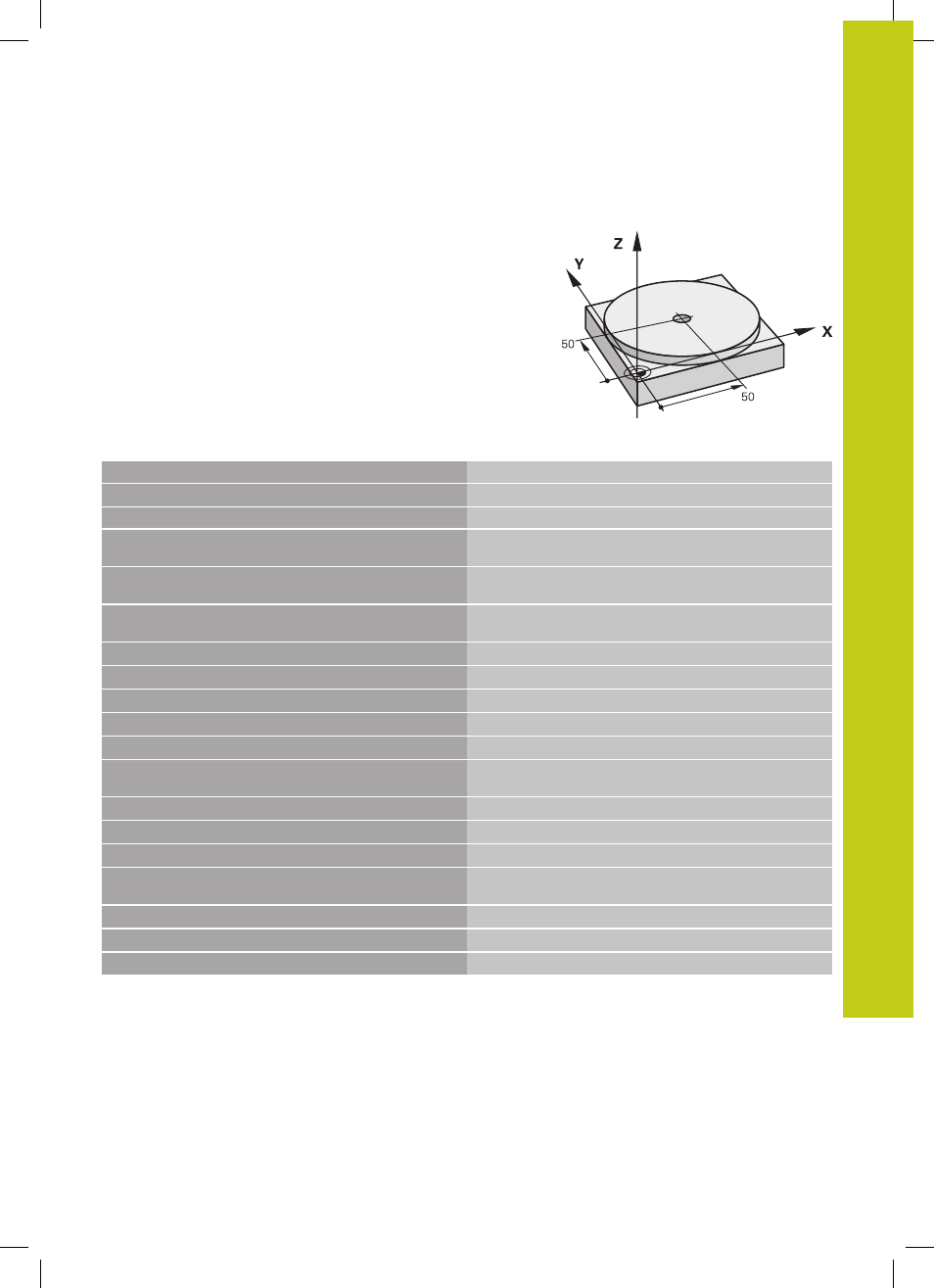

В отдельной заготовке должно быть предусмотрено
отверстие глубиной 20 мм. После зажима заготовки,
выверки и назначения координат точки привязки можно
запрограммировать и проделать отверстие с помощью
нескольких строк программы.
Сначала выполняется предпозиционирование инструмента с
помощью кадров прямых над заготовкой и позиционирование
на безопасное расстояние в 5 мм над отверстием. Затем
проделывается отверстие с помощью цикла 200 СВЕРЛЕНИЕ.
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
2 L Z+200 R0 FMAX Вывод инструмента из материала (F MAX = ускоренный
ход)
3 L X+50 Y+50 R0 FMAX M3 Позиционирование инструмента с F MAX над
отверстием, включение шпинделя
Позиционирование инструмента при помощи F MAX над
отверстием,
4 CYCL DEF 200 СВЕРЛЕНИЕ Задание цикла СВЕРЛЕНИЕ
Q200=5 ;BEZOPASN.RASSTOYANIE Безопасное расстояние инструмента над отверстием
Q201=-15 ;GLUBINA Глубина отверстия (знак числа=направление работы)
Q206=250 ;PODACHA NA WREZANJE Подача при сверлении
Q202=5 ;GLUBINA WREZANJA Глубина каждой подачи перед отводом
Q210=0 ;WYDER. WREMENI WWER. Время выдержки после каждого выхода из материала в
секундах
Q203=-10 ;KOORD. POVERHNOSTI Координата поверхности заготовки
Q204=20 ;2-YE BEZOP.RASSTOJ. Безопасное расстояние инструмента над отверстием
Q211=0.2 ;WYDER.WREMENI WNIZU Время выдержки на дне отверстия в секундах
Q395=0 ;DEPTH REFERENCE Глубина относительно вершины инструмента или
цилинрической части инструмента
5 CYCL CALL Вызов цикла СВЕРЛЕНИЕ
6 L Z+200 R0 FMAX M2 Отвод инструмента
7 END PGM $MDI MM Конец программы
Функция прямых: смотри "Прямая L", Стр. 232
Цикл СВЕРЛЕНИЕ: см. руководство пользователя "Циклы",
цикл 200 СВЕРЛЕНИЕ.
