Программирование: инструменты
5.2 Данные инструмента
5
178
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
5.2 Данные инструмента

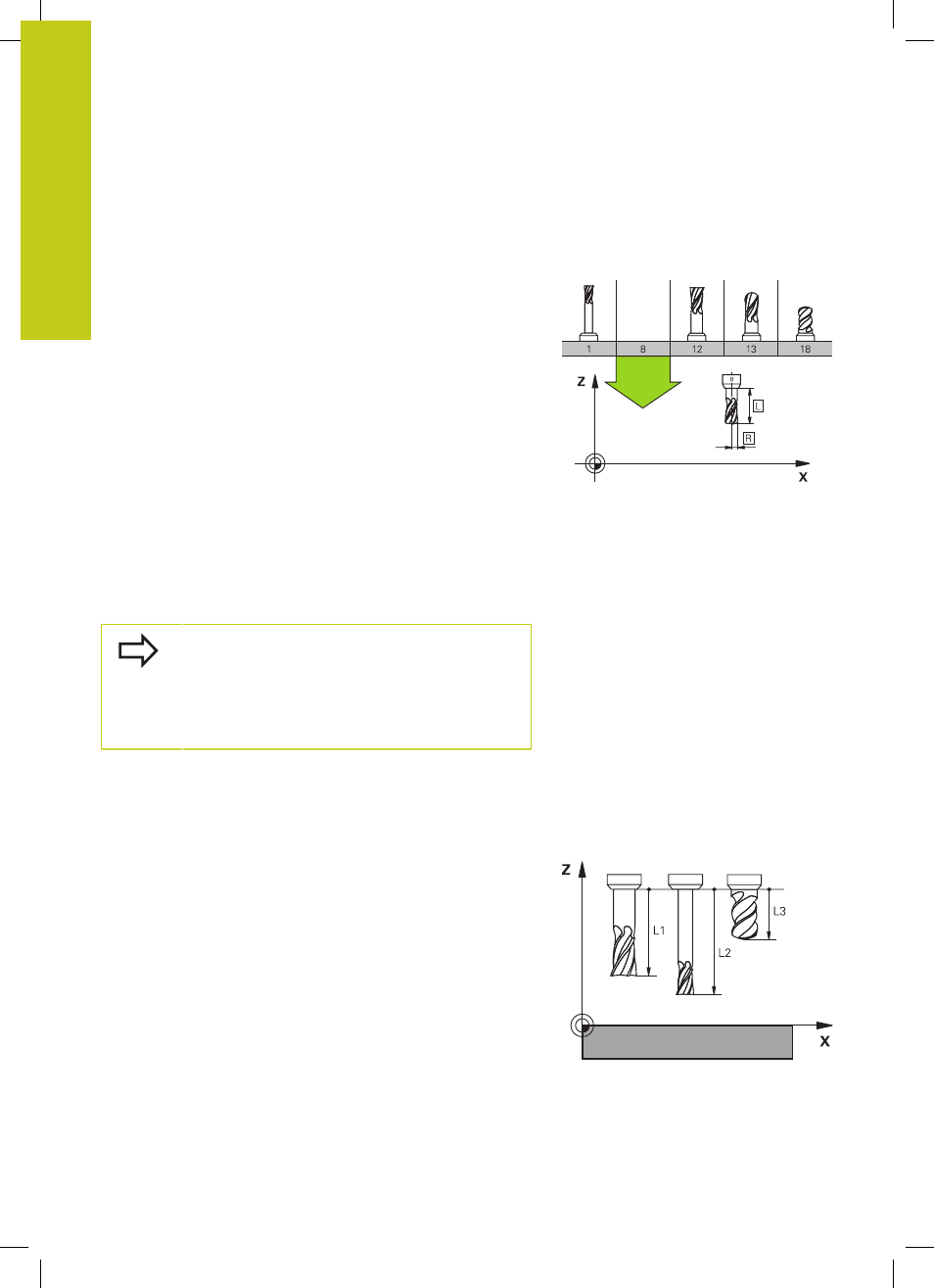

Условия выполнения коррекции инструмента
Как правило, координаты движения по траектории в
соответствии с размерами заготовки, приведенными на
чертеже. Чтобы система ЧПУ могла рассчитать траекторию
центра инструмента, и, следовательно, выполнить коррекцию
инструмента, нужно ввести длину и радиус каждого
применяемого инструмента.
Параметры инструментов можно вводить либо с помощью
функции TOOL DEF непосредственно в программе, либо
отдельно в таблице инструмента. При вводе параметров
инструментов в таблицы можно ознакомиться с прочими
параметрами, соответствующими конкретному инструменту.
Система ЧПУ учитывает все введенные данные во время
выполнения программы обработки.
Номер инструмента, имя инструмента
Каждый инструмент обозначен номером от 0 до 32767. При
работе с таблицами инструментов можно дополнительно
присваивать инструментам названия. В названии инструмента
допускается не более 32 знаков.
Допустимые специальные знаки: #, $, %, &, - 0 1 2
3 4 5 6 7 8 9 @ A B C D E F G H I J K L M N O P Q
R S T U V W X Y Z _
Недопустимые знаки: <Пробел> ! “ ‘ ( ) * + : ; < =
> ? [ / ] ^ ` a b c d e f g h I j k l m n o p q r s t u v w x y
z { | } ~
Инструмент с номером 0 опеределен как нулевой инструмент
длиной L=0 и с радиусом R=0. В таблицах инструмента
инструмент T0 следует также определять как L=0 и R=0.
Длина инструмента L
Длину инструмента L всегда следует вводить в качестве
абсолютной длины относительно точки привязки инструмента.
Системе ЧПУ необходима общая длина инструмента для
различных функций, связанных с многоосевой обработкой.
Радиус инструмента R
Радиус инструмента R вводится напрямую.
