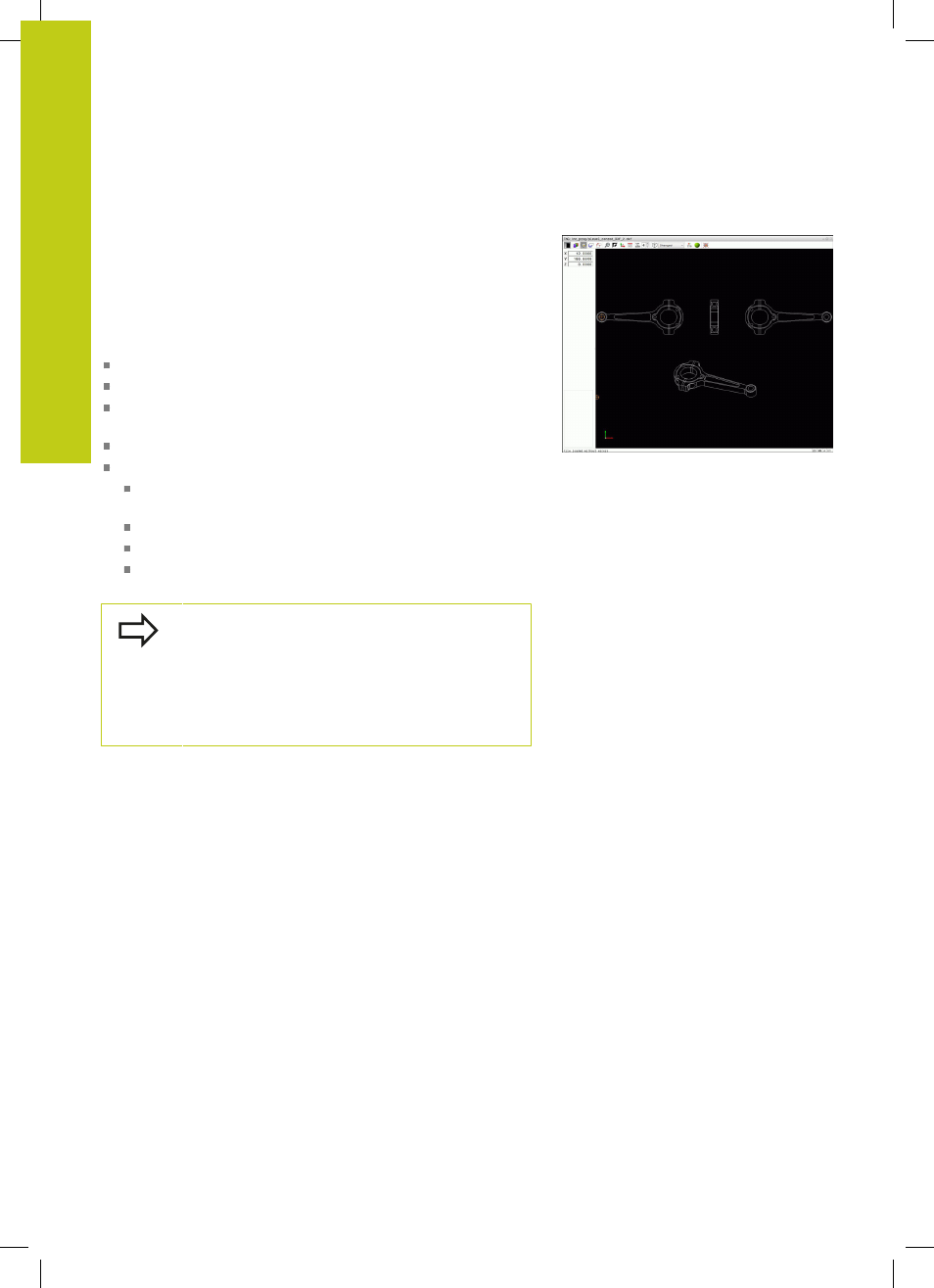

Определение точки привязки
Нулевая точка чертежа в DXF-файле не всегда расположена
так, что ее можно использовать непосредственно в качестве
точки привязки для заготовки. Поэтому в системе ЧПУ
предусмотрена функция, позволяющая щелчком мыши по
соответствующему элементу переместить нулевую точку
чертежа в другое место, если это является целесообразным.
Точку привязки можно задавать в следующих местах:
в начальной, конечной точках или в середине прямой
В начальной, средней или конечной точках дуги окружности
В месте перехода квадрантов или в центре полной
окружности
Путем прямого ввода чисел в окне просмотра списков
в точке пересечения
прямая – прямая, даже если точка пересечения лежит на
продолжении соответствующих прямых
прямая – дуга окружности
прямая – полный круг
Окружность – окружность (независимо от того,
используется ли полный круг или его часть)
Для задания точки привязки следует
воспользоваться сенсорной панелью ввода Touch-
Pad или мышью, подключенной к USB-порту.
Точку привязки можно изменять также и после
выбора контура. Система ЧПУ рассчитывает
фактические данные выбранного контура лишь
после его сохранения в программе контура.
