Ручное управление и наладка
15.8 трехмерный щуп
15
576
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

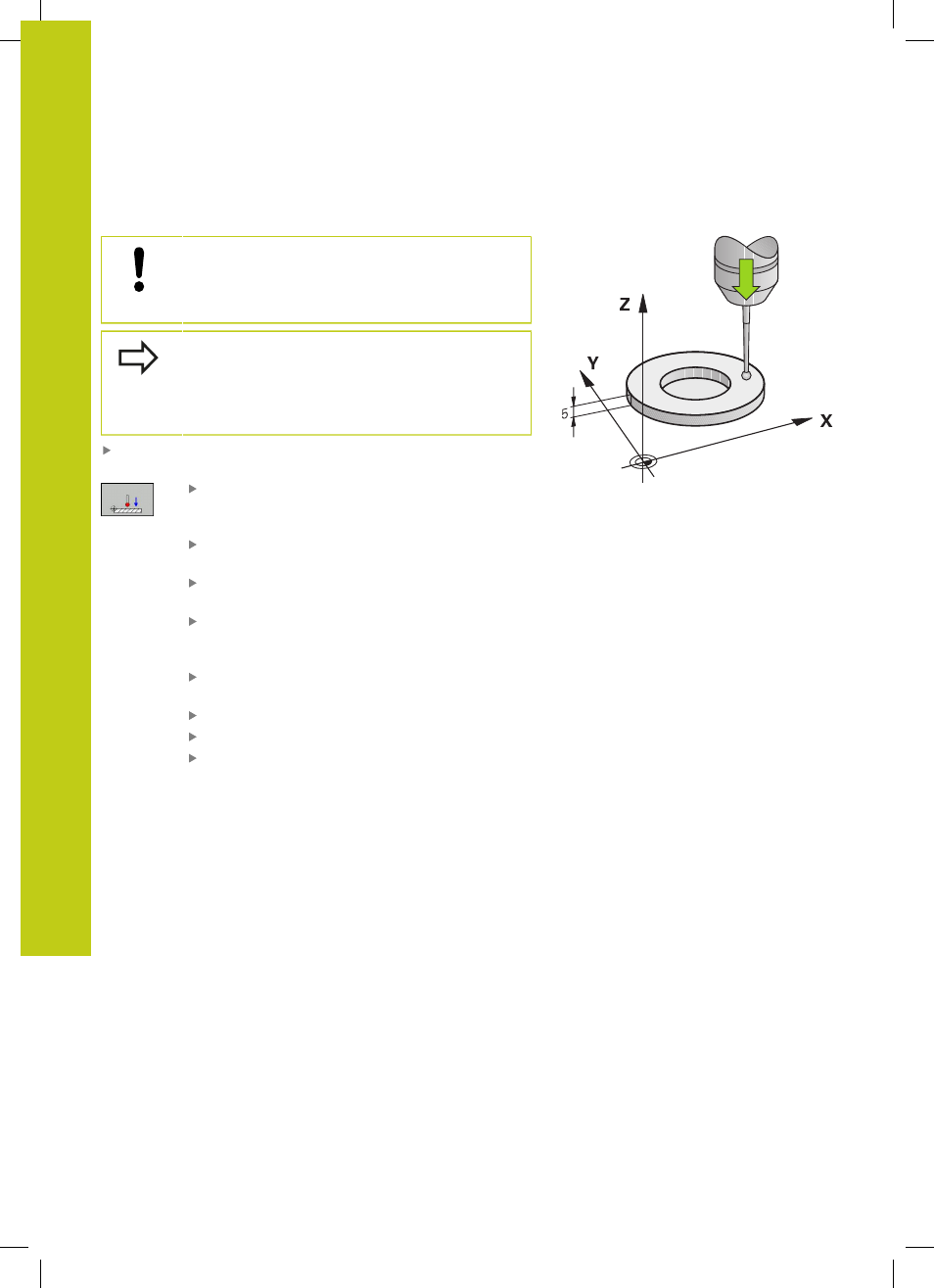

Калибровка рабочей длины
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Рабочая длина измерительного щупа всегда
отсчитывается от точки привязки инструмента. Как
правило, производитель станка устанавливает
точку привязки инструмента на переднем конце
шпинделя.
Назначьте точку привязки на оси шпинделя таким образом,
чтобы для стола станка действовало: Z=0.
Выбор функции калибровки длины щупа:
нажмите клавишу Softkey KAL. L. Система ЧПУ
отобразит актуальные данные калибровки.
Привязка длины: ввести высоту
регулировочного кольца в окно меню
Установите измерительный щуп вплотную над
поверхностью регулировочного кольца
Если необходимо, изменить направление
перемещения используя клавишу Softkey или
клавишу со стрелками
Ощупывание поверхности: нажмите внешнюю
клавишу START
Проверить результаты
Нажмите Softkey OK, чтобы применить значения
Для завершения функции калибровки нажать
Softkey ОТМЕНА. ЧПУ сохраняет протокол
процесса калибровки в файле TCHPRMAN.html.
