Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
236
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

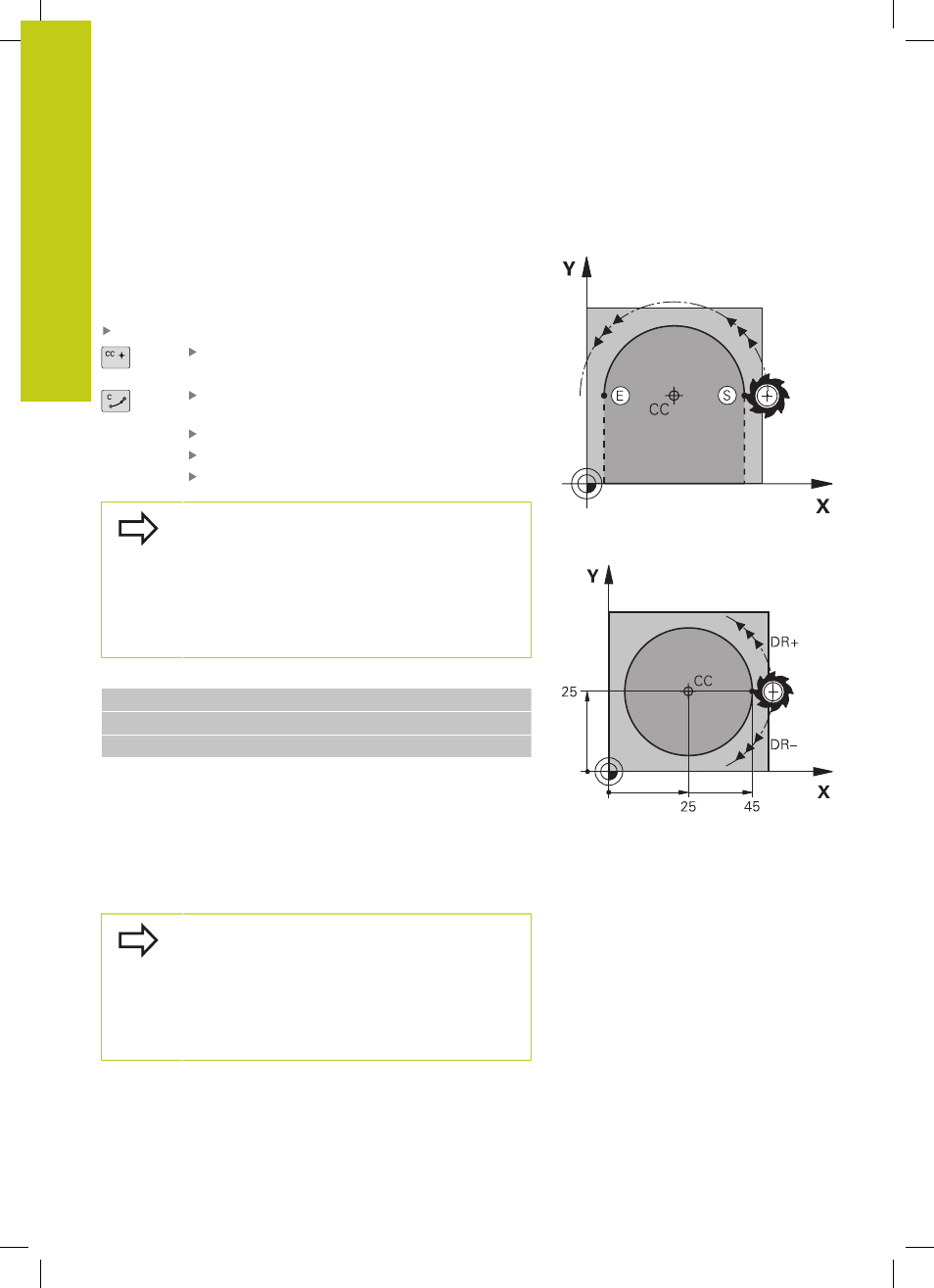

Круговая траектория C вокруг центра
окружности CC
Перед программированием круговой траектории задайте
центр окружности CC. Последняя запрограммированная
позиция инструмента перед круговой траекторией является ее
начальной точкой.
Переместите инструмент в точку старта круговой траектории
Введите координаты
центра окружности
Введите координаты
конечной точки дуги
окружности, если необходимо:
Направление вращения DR
Подача F
Дополнительная M-функция
Система ЧПУ выполняет круговые перемещения,
как правило, в активной плоскости обработки. При
программировании окружностей, не лежащих в
активной плоскости обработки, например, C Z...
X... DR+
для оси инструмента Z с одновременным
вращением, система ЧПУ выполняет движение по
пространственной окружности, т.е. в 3 осях (опция
ПО номер #8).
Примеры NC-кадров
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Полная окружность
Задайте для конечной точки те же координаты, что и для точки
старта.
Точка старта и конечная точка движения
по окружности должны лежать на круговой
траектории.
Допуск ввода: не более 0,016 мм (выбирается
через параметр станка circleDeviation).
Наименьшая окружность, по которой может
производиться перемещение - 0,0016 мкм.
