Программирование: помощь
4.6 Графика программирования
4
158
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
4.6 Графика программирования
Параллельное выполнение/невыполнение
функции графики при программировании
Во время составления программы система ЧПУ может
отображать запрограммированный контур с помощью
двумерной графики.

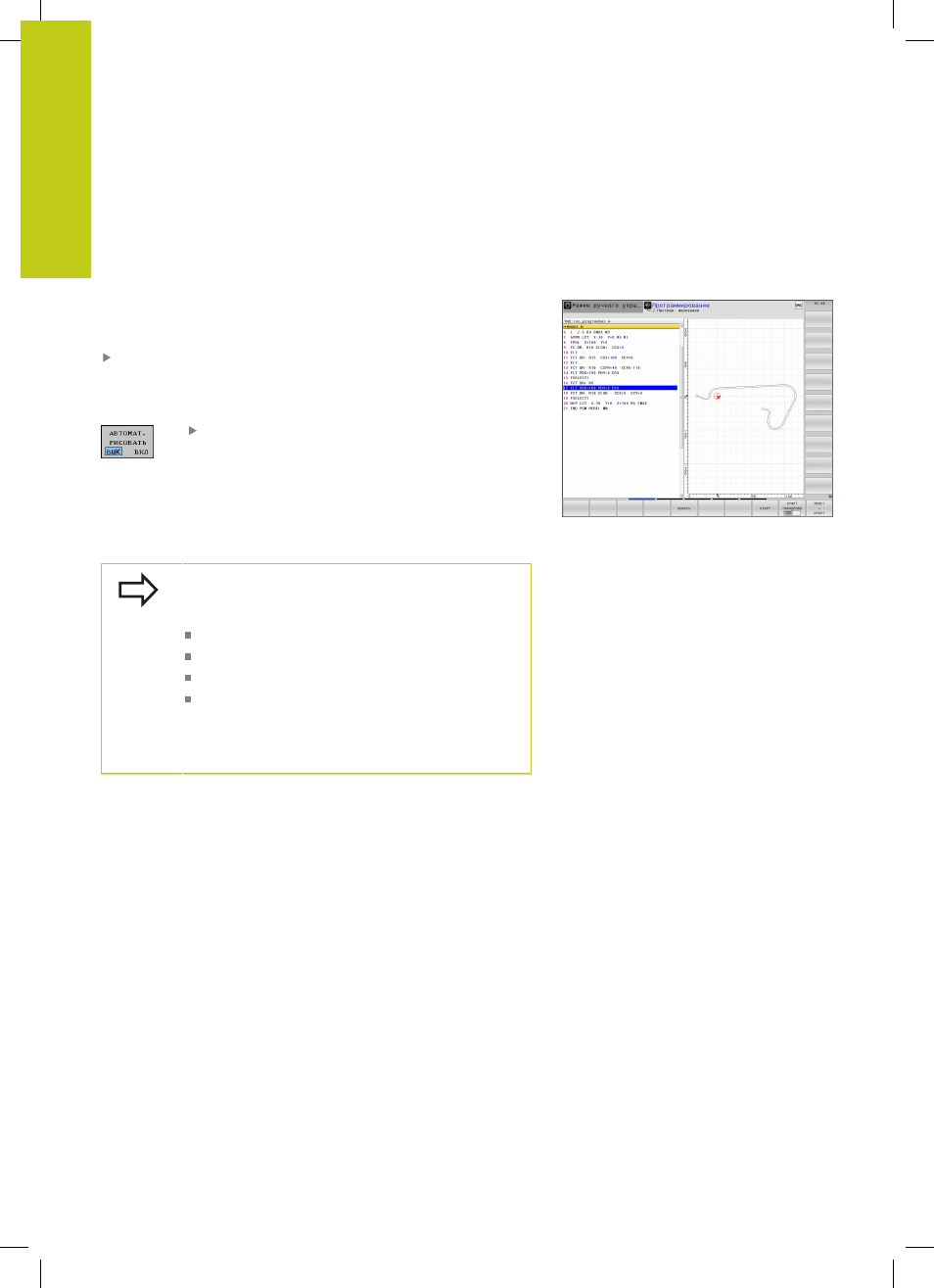

Для разделения экрана дисплея переключитесь на
изображение программы слева и графики справа: нажмите
клавишу переключения дисплея и Softkey ПРОГРАММА +
ГРАФИКА
Установите клавишу Softkey АВТОМАТ.
РИСОВАТЬ в положение ВКЛ. Во время ввода
строк программы, ЧПУ показывает каждое
запрограммированное движение по в окне
графики справа
Чтобы ЧПУ не выполняло функцию графики, установите
Softkey АВТОМАТ. РИСОВАТЬ на ВЫКЛ.
Если АВТОМАТИЧ. установлено на ВКЛ, при
создании двухмерной графики усправление не
будет учитывать:
Повторы частей программ
Операции перехода
M-функции, например, M2 или M30
Вызовы цикла
Используйте автоматическую графику
исключительно во время контурного
программирования.
