Программирование: программирование контуров
6.2
Основная информация о функциях траекторий
6
216
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
6.2
Основная информация о функциях
траекторий
Программирование движения инструмента в
программе обработки
При составлении программы обработки функции траектории
для отдельных элементов контура заготовки программируются
по очереди. Для этого часто вводятся
координаты конечных
точек элементов контура
из чертежа с указанными
размерами. На основании этих данных, данных инструмента и
поправки на радиус система ЧПУ рассчитывает фактическую
траекторию перемещения инструмента.
Система ЧПУ перемещает одновременно все оси станка,
заданные в кадре программы функции траектории.
Движение параллельно осям станка
Кадр программы содержит информацию о координатах:
система ЧПУ перемещает инструмент параллельно заданной в
программе оси станка.
В зависимости от конструкции станка при отработке программы
движется либо инструмент, либо стол станка с зажатой
заготовкой. При программировании движения по траектории
в большинстве случаев нужно действовать так, как будто
перемещается инструмент.
Пример:
50 L X+100
50
Номер кадра
L
Функция траектории ""
X+100
Координаты конечной точки
Инструмент сохраняет Y- и Z-координаты и перемещается в

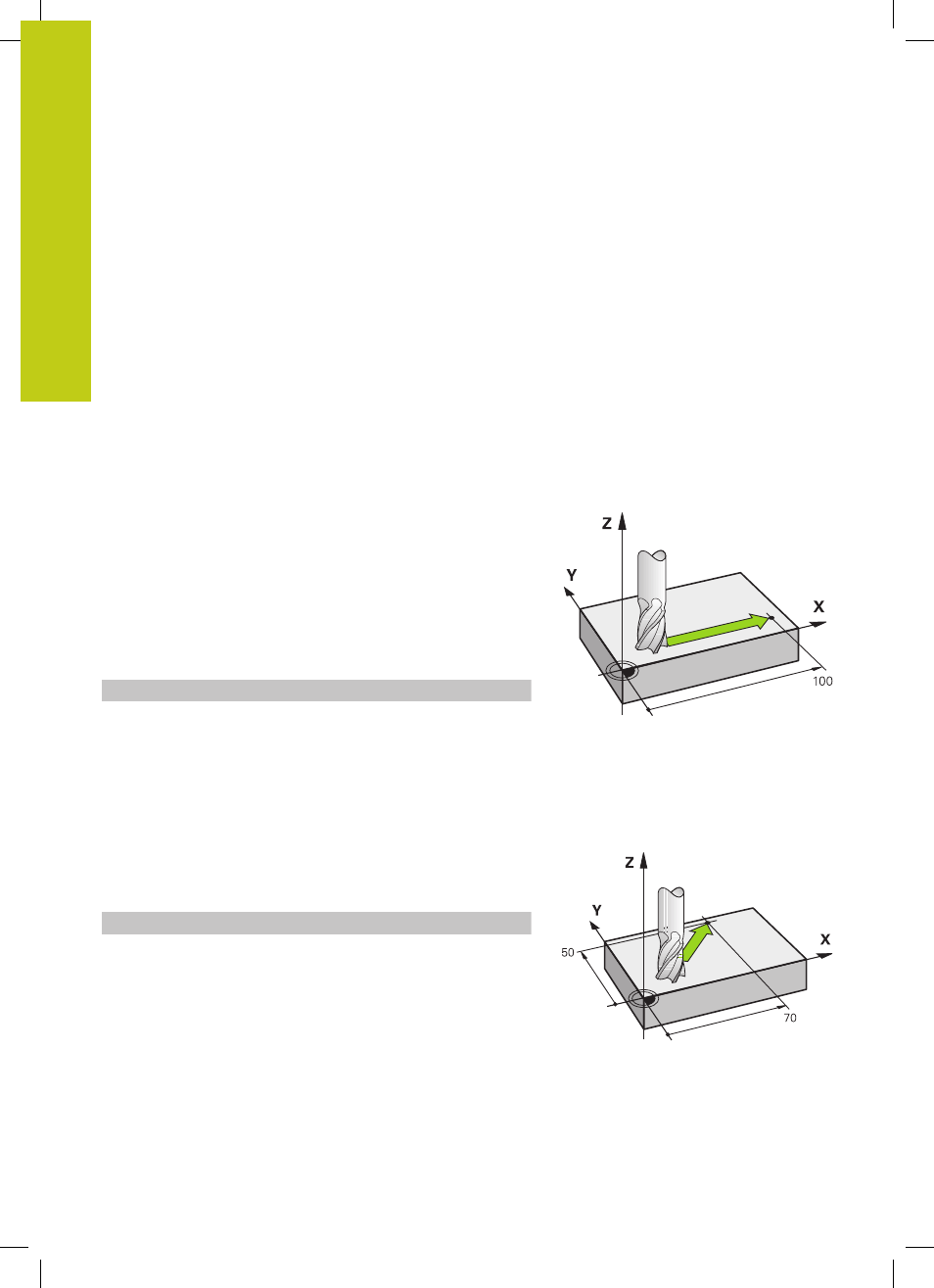

позицию X=100. См. рисунок.
Движение в главных плоскостях
Кадр программы содержит две координаты: ЧПУ перемещает
инструмент по запрограммированной плоскости.
Пример:
L X+70 Y+50
Инструмент сохраняет Z-координату и перемещается на XY-
плоскости в позицию X=70, Y=50. См. рисунок
