Ручное управление и наладка
15.10 Установка точек привязки при помощи трехмерного щупа
15
596
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

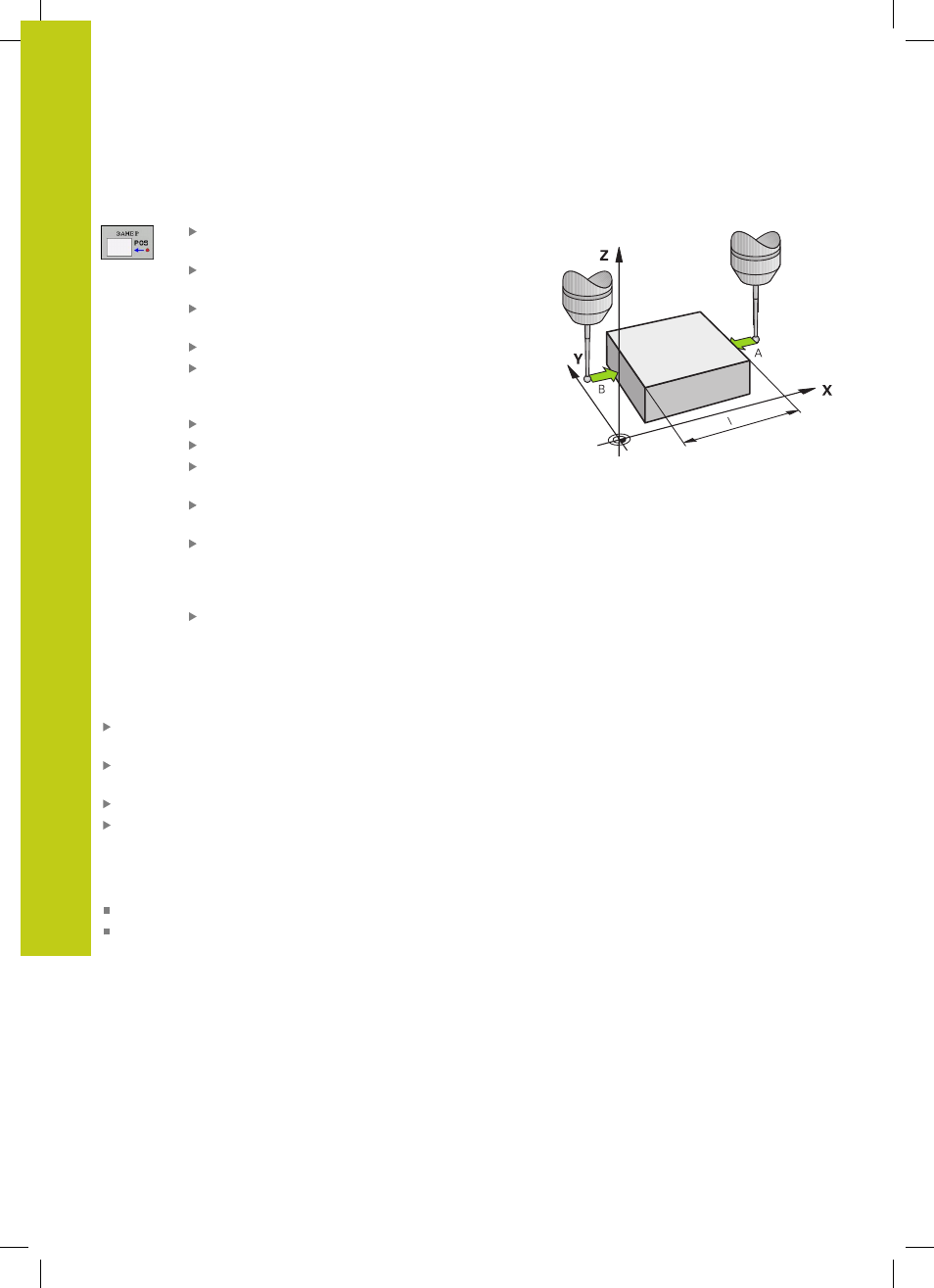

Определение размеров заготовки
Выберите функцию ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ POS
Установите измерительный щуп вблизи первой
точки ощупывания A
Выберите направление ощупывания с
помощью Softkey
Ощупывание: нажмите внешнюю кнопку START
Запишите указанное в качестве точки привязки
значение (только в том случае, если заданная
ранее точка привязки остается действительной)
Точка привязки: введите „0“
Прервите диалог: нажмите клавишу END
Повторный выбор функции ощупывания:
нажмите Softkey ОЩУПЫВАНИЕ POS
Установите измерительный щуп вблизи второй
точки ощупывания B
Выберите направление ощупывания с
помощью Softkey: та же ось, но направление,
противоположное тому, которое было задано
при первом ощупывании.
Ощупывание: нажмите внешнюю кнопку START
В индикации точки привязки указано расстояние между двумя
точками на оси координат.
Снова назначьте для индикации позиции значения,
действовавшие до измерения длины
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
Выполните повторное ощупывание в первой точке
ощупывания
Назначьте для точки привязки записанное значение
Прервите диалог: нажмите клавишу END
Измерение угла
С помощью трехмерного измерительного щупа можно
определить угол на плоскости обработки. Измеряется
угол между опорной осью угла и кромкой заготовки или
угол между двумя кромками
Измеренный угол отображается в виде значения,
составляющего не более 90°.
