MOD-функции
18.5 Выбор индикации положения
18
652
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
18.5 Выбор индикации положения
Назначение
Для режимов Ручное управление и режимов Выполнение
программы в автоматическом режиме и Покадровое
выполнение можно изменить индикацию координат:

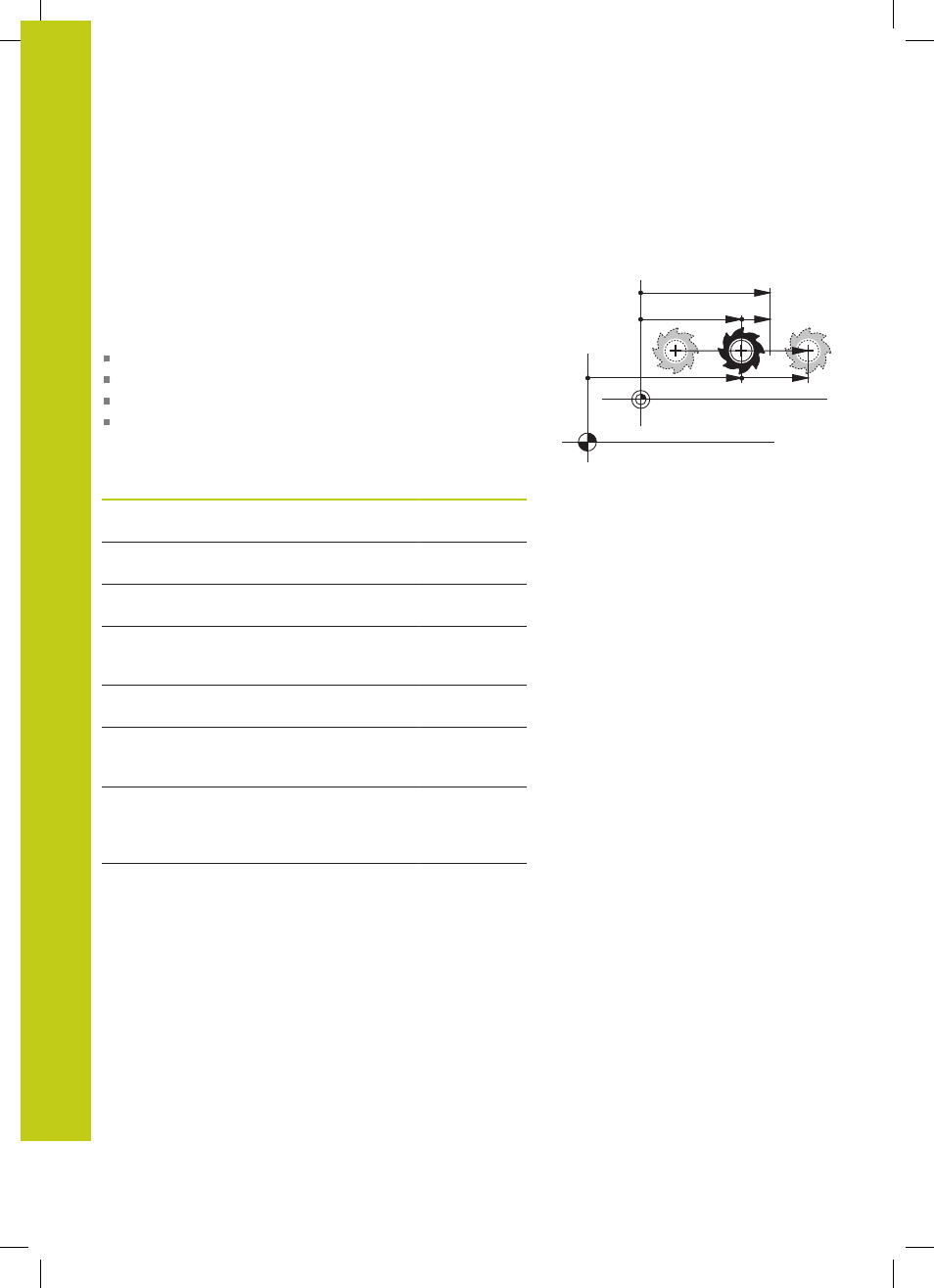

На рисунке справа показаны различные позиции инструмента
Исходная позиция
Целевая позиция инструмента
Нулевая точка заготовки
Нулевая точка станка
Для индикации положения ЧПУ можно выбирать из следующих
координат:
Функция Индикация
Заданная позиция; заданное системой ЧПУ
текущее значение
SOLL
Фактическая позиция; позиция инструмента
в данный момент
IST
Относительное положение; фактическая
позиция относительно нулевой точки станка
REFIST
Относительное положение; заданная
координата относительно нулевой точки
станка
REFSOLL
Ошибка рассогласования; разница между
заданной и фактической позицией
SCHPF
Остаточный путь до запрограммированной
позиции в системе ввода; расстояние между
фактической и целевой позицией
ISTRW
Остаточный путь до запрограммированной
позиции относительно нулевой точки
станка; расстояние между позицией с
привязкой и целевой позицией
REFRW
Пути перемещения, пройденные с
применением функции "Совмещение
маховичком" (M118)
M118
При помощи MOD-функции Индикация положения 1 следует
выбрать индикацию положения в индикации состояния.
При помощи MOD-функции Индикация положения 2 следует
выбрать индикацию положения в индикации состояния.
