Страница 567: Использовать трехмерный щуп 15.7
Использовать трехмерный щуп 15.7
15
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
567
15.7
Использовать трехмерный щуп
Обзор
В режиме Ручное управление доступны следующие циклы
измерительных щупов:
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Система ЧПУ должна быть подготовлена
производителем для применения 3D-
измерительных щупов. Следуйте указаниям
инструкции по обслуживанию станка!

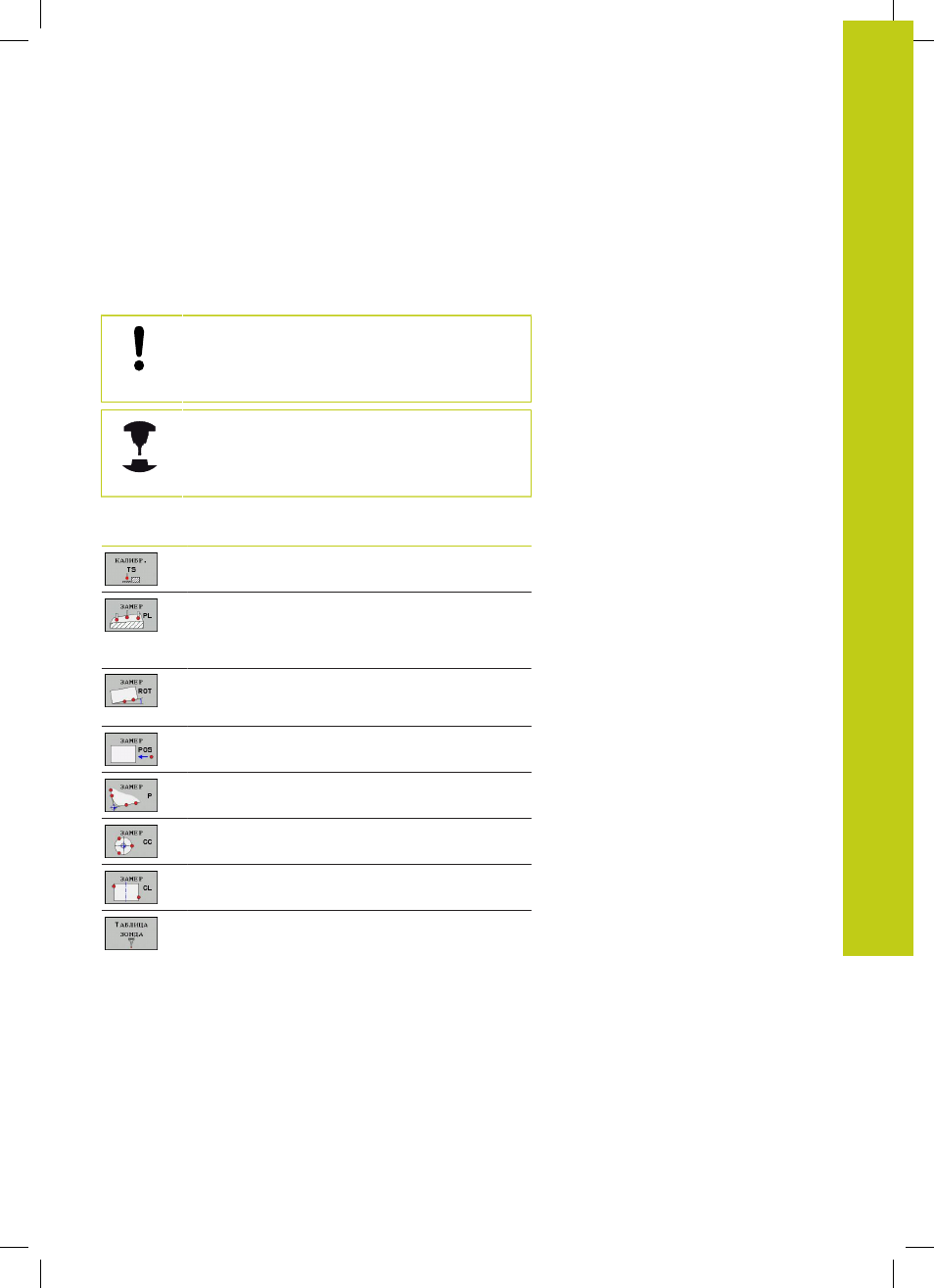

Экранная
клавиша
Функция
Страница
Калибровка 3D-щупа
Расчет трехмерного разворота
плоскости обработки
посредством ощупывания
плоскости
Определение разворота
плоскости обработки с
помощью прямой
Назначение координат точки
привязки на выбираемой оси
Установка угла в качестве точки
привязки
Установка центра окружности в
качестве точки привязки
Установка средней оси в
качестве точки привязки
Управление данными
измерительного щупа
См.
руководство
пользователя
по циклам
