Калибровка рабочего радиуса и компенсация
смещения центра измерительного щупа
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Вы можете рассчитать смещение центра, только
используя для этого подходящий измерительный
щуп.
При выполнении внешней калибровки следует
выполнить предварительное позиционирование
щупа над центром калибровочного шара или
калибровочного дорна. Следите за тем, чтобы
при позиционировании не возникало опасности
столкновения.

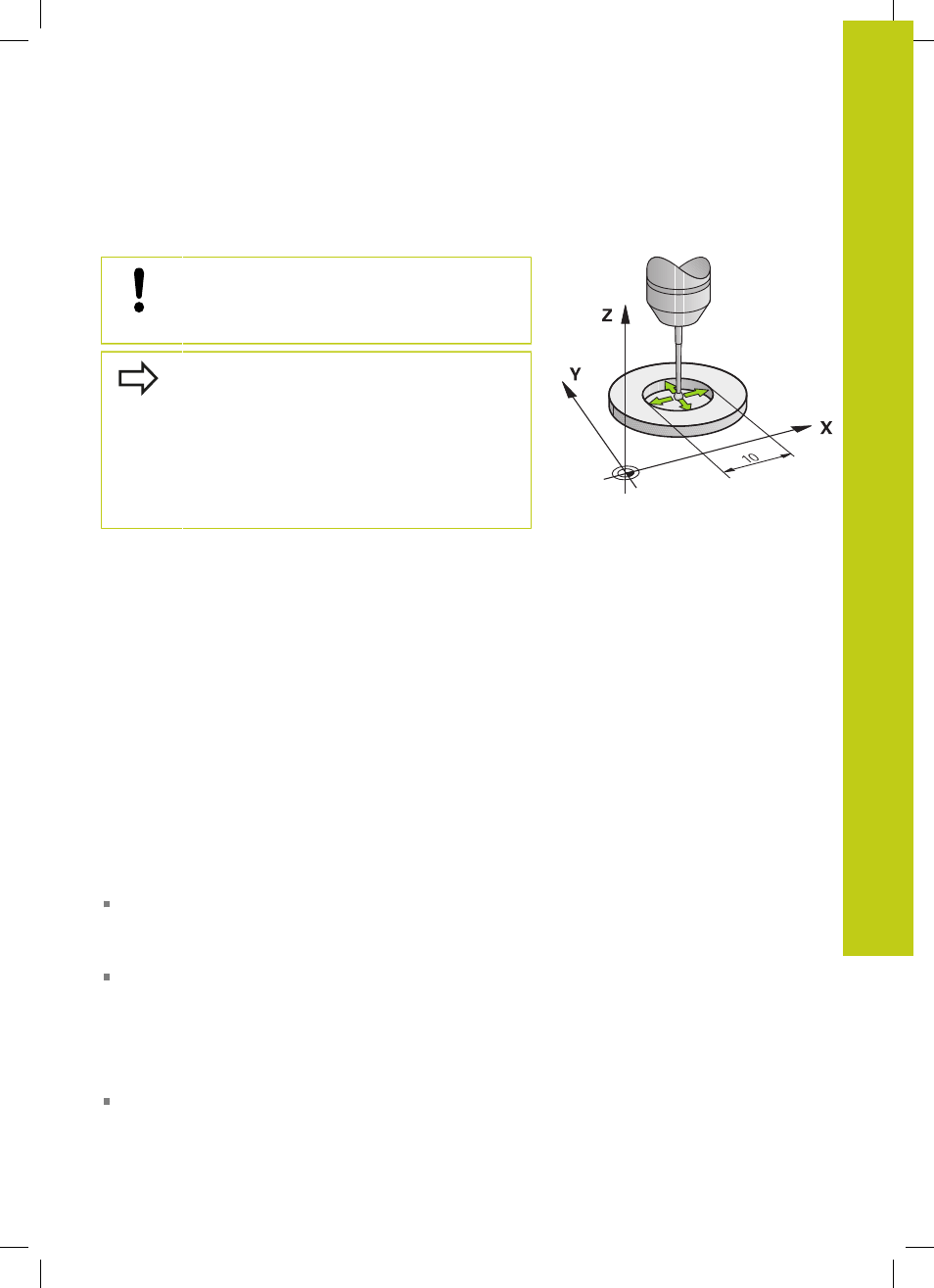

При калибровке радиуса наконечника щупа система ЧПУ
использует автоматическую программу измерения. В первый
проход система ЧПУ определяет середину калибровочного
кольца или острова (грубое измерение) и устанавливает
щуп в центр. Затем при самой операции калибровки (точное
измерение) рассчитывается радиус наконечника щупа. Если
есть возможность измерить отгиб с помощью щупа, то в
следующий проход определяется смещение центра.
Свойства измерительного щупа (как будет ориентироваться
щуп и будет ли) в измерительных щупах HEIDENHAIN уже
предопределены. Конфигурация других измерительных щупов
задается производителем станка.
Как правило, ось измерительного щупа не совпадает точно
с осью шпинделя. Функция калибровки может определять
смещение оси измерительного щупа относительно оси
шпинделя посредством измерения огиба (поворот на 180°) и
производить их расчетную выверку.
В зависимости от того, как будет ориентирован ваш
измерительный щуп, операция калибровки может выполняться
по-разному:
Без возможности ориентации или возможность ориентации
только в одном направлении: система ЧПУ выполняет
грубое и точное измерение и рассчитываеи рабочий радиус
наконечника щупа (столбец R в tool.t)
Ориентирование возможно в двух направлениях
(например, кабельные измерительные щупы прооизводства
HEIDENHAIN): ЧПУ выполняет грубое и точное измерение,
поворачивает измерительный щуп на 180° и выполняет
дальнейие операции по измерению. При измерении отгиба,
дополнительно к радиусу, определяется смещение центра
(CAL_OF в tchprobe.tp).
Возможно любое ориентирование (например, инфра-
красные измерительные щупы производства HEIDENHAIN):
Порядок ощупывания: смотри „Ориентирование в двух
направлениях возможно”
